7.4.4.5 One Push Autofocus

Certains types d'optiques motorisées sont en mesure
de gérer l'autofocus.

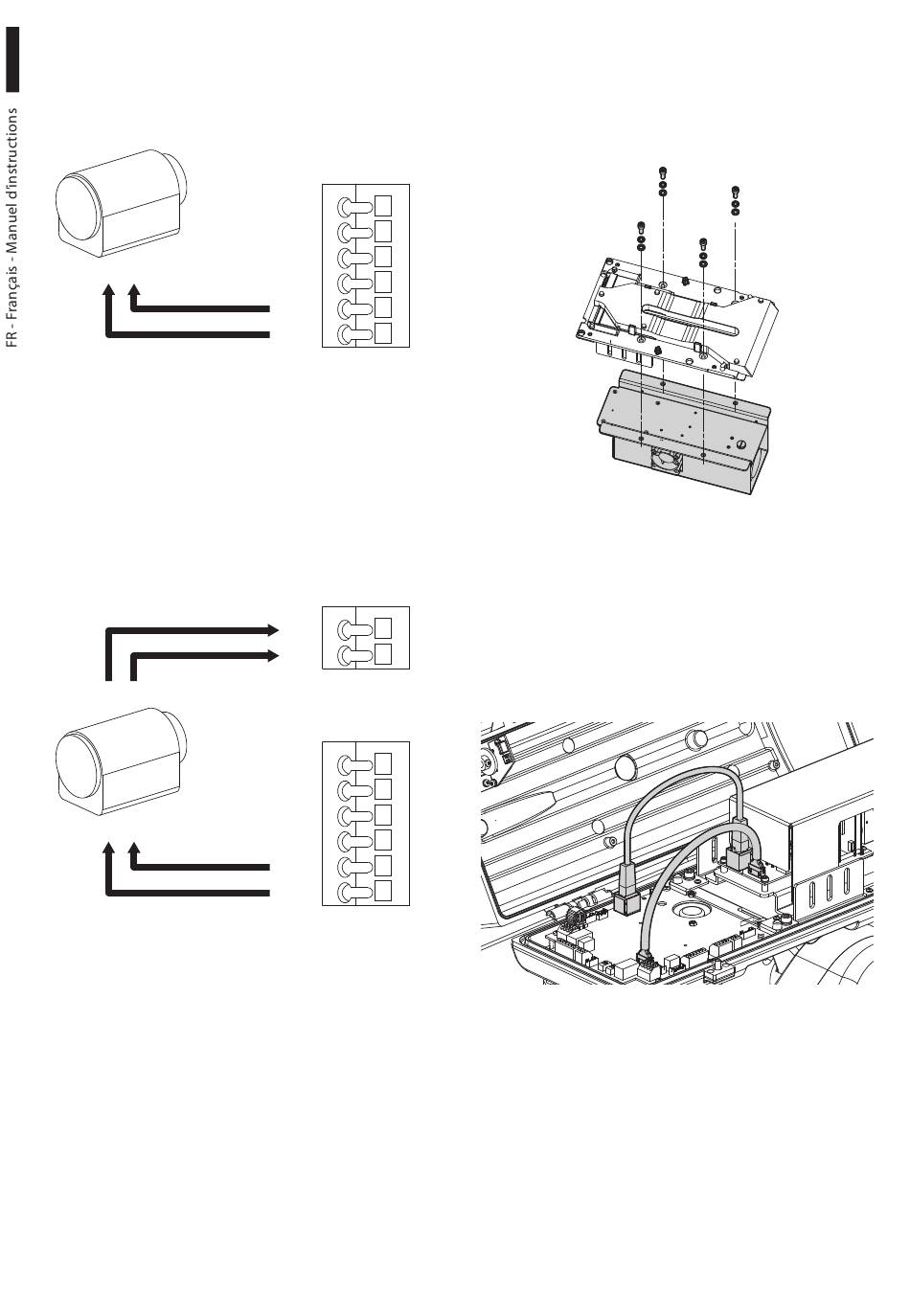

Effectuer les connexions comme illustré en figure.
AF TRIGGER
Fig. 25
7.4.5 Branchement des optiques
motorisées contrôlées par la ligne
sérielle
Certains types d'optiques motorisées peuvent être
contrôlées via la ligne sérielle RS-485.
Effectuer les connexions comme illustré en figure.
B A
GND +12V
Fig. 26
20
FOCUS+
FOCUS-
ZOOM+
ZOOM-
AF1
AF2
J7
B
A
J5
AL
COM
DN1
DN2
+12V
GND
J14
7.4.6 Installation du module caméra
visible (en option)
Démontez la glissière présente dans le caisson et
fixez-la au module caméra. Utilisez les vis et les
rondelles fournies.
Fig. 27
Placez la glissière dans le caisson et fixez-la à l'aide
des vis préalablement retirées.
La carte du caisson contient 2 connecteurs
qui permettent d'alimenter la caméra et de
communiquer avec elle (J10, J18, 7.4.1 Description
de la carte du caisson, page 17). Branchez la caméra à
l'aide des 2 câbles fournis.
Fig. 28
Configurez le type de caméra (CAMHD30X, 10.3.2
Page Configuration du Matériel, page 33).
