8
ATTENZIONE: Il cavo colore mar­
rone (isolato) si utilizza esclusiva­
mente per il collegamento di bru­
ciatori con alimentazione perma­
nente (tipo B1).

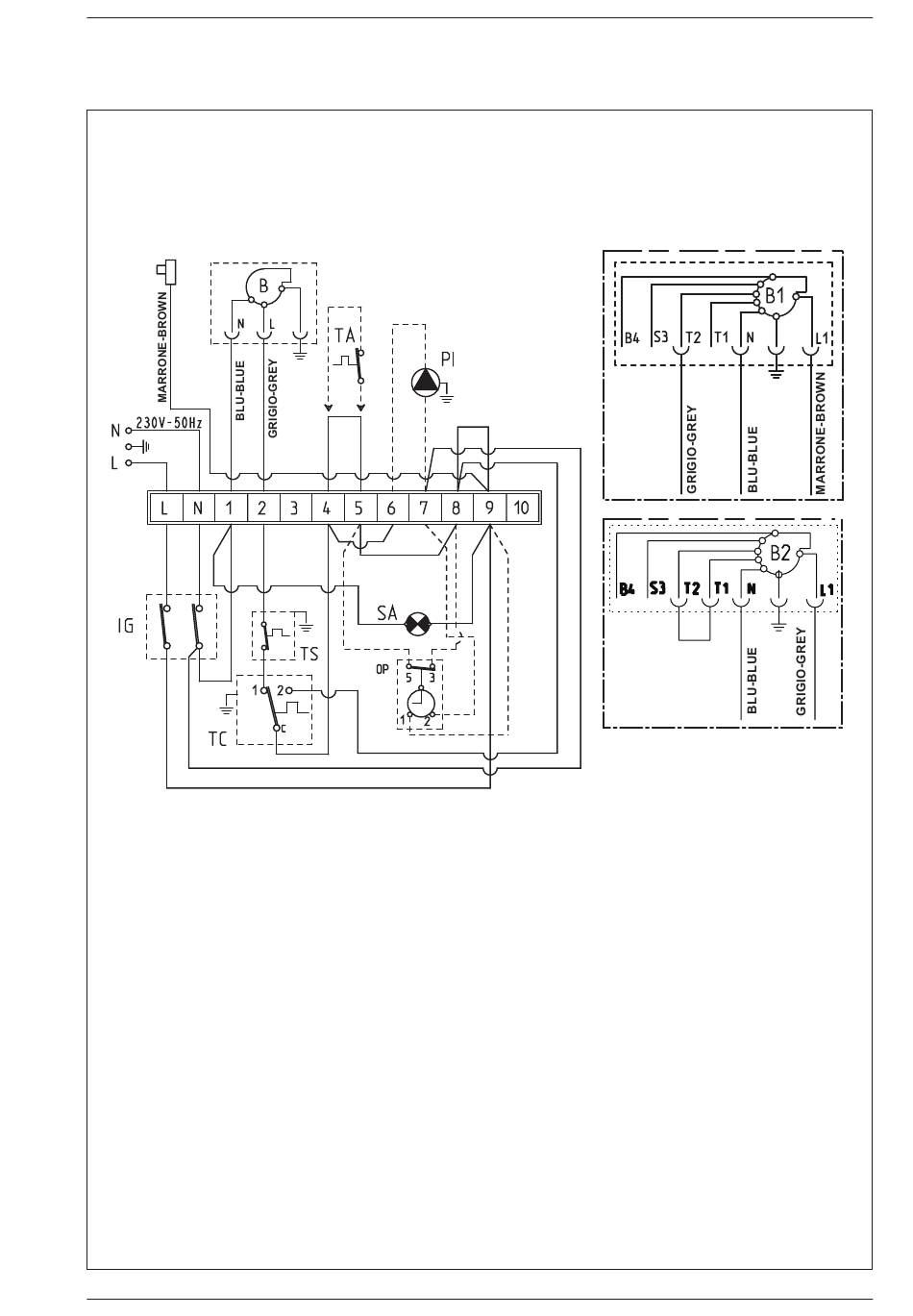

LE GEN DA
L Linea
N Neutro
IG In ter rut to re principale
TS Ter mo sta to si cu rez za
TC Ter mo sta to cal daia
SA Led verde presenza tensione
PI Pom pa im pian to
B Bru cia to re alimentazione diretta (non di fornitura)
B1 Bruciatore alimentazione permanente (optional)
Bruciatore alimentazione permanente bistadio (optional)
B2
TA Cronotermostato
OP Orologio programmatore (optional)
NOTE:
­ Collegando il cronotermostato (TA) togliere il ponte tra i morsetti 4­5.
­ Collegando l'orologio programmatore (OP) togliere il ponte tra i morsetti 5­8.
Fig. 6
