Auspacken und Prüfen der Lieferung, Baugröße R4

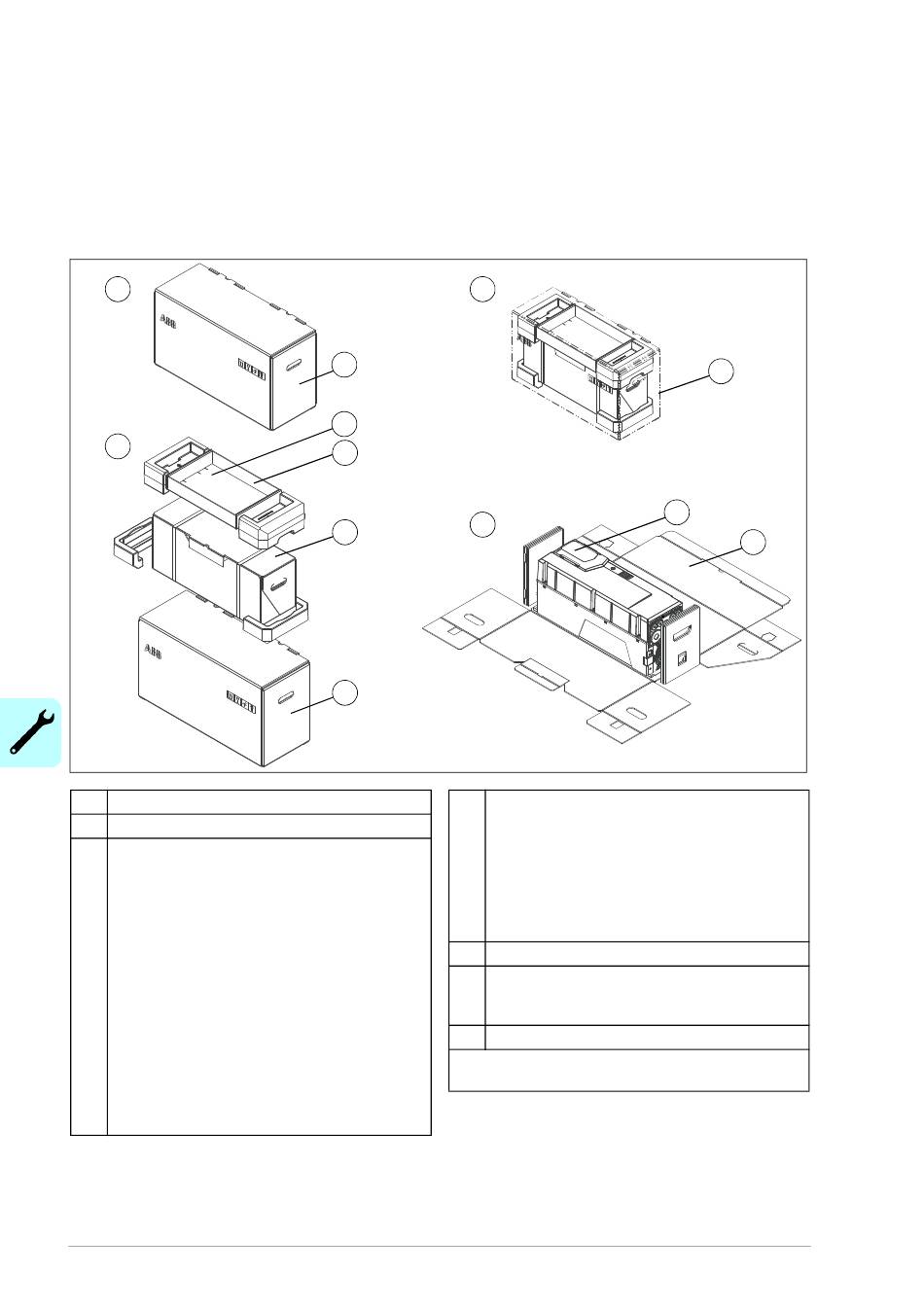

Die folgende Abbildung zeigt den Aufbau des Transportpakets. Prüfen Sie, ob alle
Teile vorhanden sind und ob keine sichtbaren Beschädigungen vorliegen. Lesen Sie
die Angaben auf dem Typenschild des Frequenzumrichters, um sicherzustellen, dass
der Typ des Gerätes korrekt ist. Siehe Abschnitt
A
C
1 Frequenzumrichter
2 Kartoneinsatz für Optionen
3 Im Kartoneinsatz für Optionen
• Europa Mehrsprachige Kurzanleitung
und Inbetriebnahmeanleitung (immer)
sowie Hardware- und Firmware-
Handbücher (falls mit einem Pluscode
bestellt)
• Nordamerika ACQ580-01 US Quick
Installation Guide
• Mehrsprachiger Warnaufkleber
„Restspannung"
• Bei der Bestellung ausgewähltes
Bedienpanel (in separater
Verpackung) im Karton für Optionen
Nordamerika: Ab Werk montiertes
Bedienpanel.
Typenschild
B
4
3
2
D
5
4
• Optionen in separaten Verpackungen,
4 Karton
5 Innerer Karton mit Kantenschutz und
Polstern. Montageschablone im inneren
Karton.
6 Kunststoffbeutel
Hinweis: Zu Option +B056 gehörige Haube
(IP55/UL Typ 12) in Nordamerika
auf Seite 45.
1
falls sie mit einem Pluscode bestellt
wurden z. B. +K490 (FEIP-21 2-Port-
EtherNet/IP Adaptermodul) im Karton
mit den Optionen.
Nordamerika: Optionen können als
werksmontierte Optionen bestellt
werden.
6
5
