Einführung in das Abhören im
Surround-Modus
In den folgenden Abschnitten werden
verschiedene Varianten von ProControl-
Verbindungen zum Abhören in Surround-Mix-
Setups vorgestellt.
Surround-Kanäle
Für Kanäle einer Mehrkanalmischung werden
folgende Abkürzungen verwendet.
Abkürzungen für Surround-Kanäle
Abkürzung Kanal
L vorne links
R vorne rechts
Ls Surround links (hinten)
Rs Surround rechts (hinten)
C Center (Mitte)
LFE Low Frequency Effects
(Niedrigfrequenz-Effekte)
Es gibt Mehrkanalformate, die noch weitere
Kanäle verwenden, z.B. Lc (Center Links) und S
(Mono-Surround, bei LCRS). Weitere
Informationen hierzu finden Sie in Ihrem
Pro Tools Referenzhandbuch.

Pegel- und Quellregler

Sie haben die Möglichkeit, über die Control Room-
Sektion die Abhörpegel und die Quelle für Signale
und Signalpaare in einer Mehrkanal-Surround-
Mischung zu steuern. Die Verbindungen von
Pro Tools-Audio-Interfaces zu ProControl Input 2
hängen davon ab, wie Sie die Mehrkanal-Sessions, -
Paths und -Track-Anordnungen in Pro Tools
konfiguriert haben.
Auf den folgenden Seiten werden die Eingangs-
und Ausgangsverbindungen erklärt, die für
Surround nötig sind.

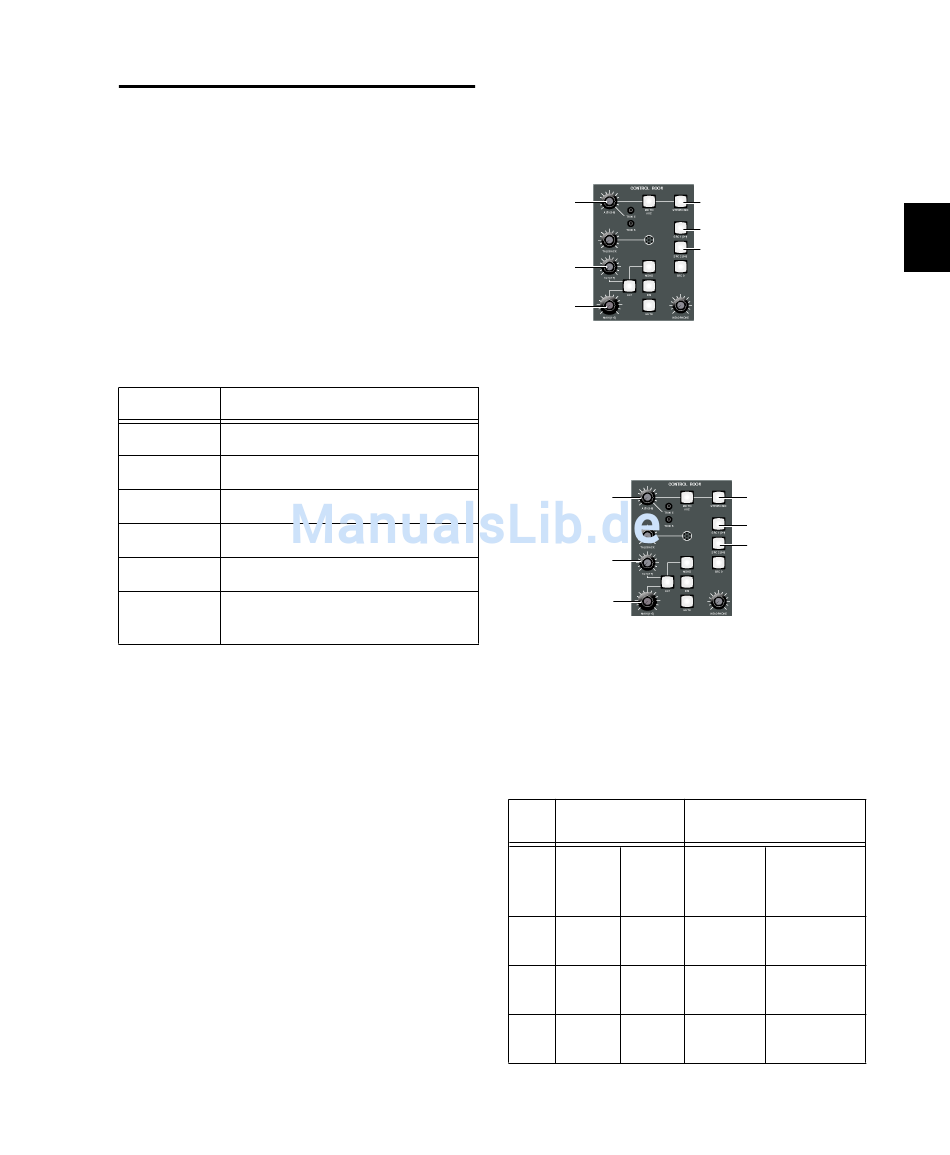

Die untenstehende Abbildung zeigt die Position
und die Bus-Zuweisung der einzelnen
Pegelregler und Tasten zur Eingangsauswahl bei
einer sechskanaligen 5.1-Mischung:
Center/LFE-
Lautstärke
Ls/Rs-
Lautstärke
Master-
Lautstärke
Pegelregler und Tasten zur Eingangsauswahl
Die folgende Abbildung zeigt die Drehregler mit
den dazugehörigen ProControl-
Ausgangskanälen sowie die Tasten zur
Eingangswahl mit den dazugehörigen
ProControl-Eingangskanälen.
Ausgang, Kan. 1-2
Ausgang, Kan. 3-4
Master-Lautstärke
(1-6)
Eingangs- und Ausgangskanäle der Pegelregler und
Tasten zur Eingangsauswahl
Busse zum Abhören von Surround-Sound
In der folgenden Tabelle werden die Anschlüsse
zum Abhören von 5.1-Surround-Formaten
aufgeführt.
ProControl-Busse für das Abhören von Surround-Sound
DB-25-
Anschlüsse
Bus Input 2 Output
L 8 8
R 7 7
C 4 2
LFE 3 1
Ls 6 4
Rs 5 3
Links/Rechts, In/Out
Ls/Rs In/Out
Center/Sub In/Out
Eingang 2, Kan. 7-8
Eingang 2, Kan. 5-6
Eingang 2, Kan. 3-4
Control Room-Sektion
Taste zur
Pegel-
Eingangs-
regler
auswahl
MAIN(1-6)
STEREO MIX
AUX(5-6)
SRC2(5-6)
ALT(3-4)
SRC1(3-4)
Kapitel 3: Audioanschlüsse 25
