Drehregler (Encoder) und LED-Anzeigen
der Kanalzüge
Panning, I/O-Routing, Send-Pegel
Drehregleranzeige

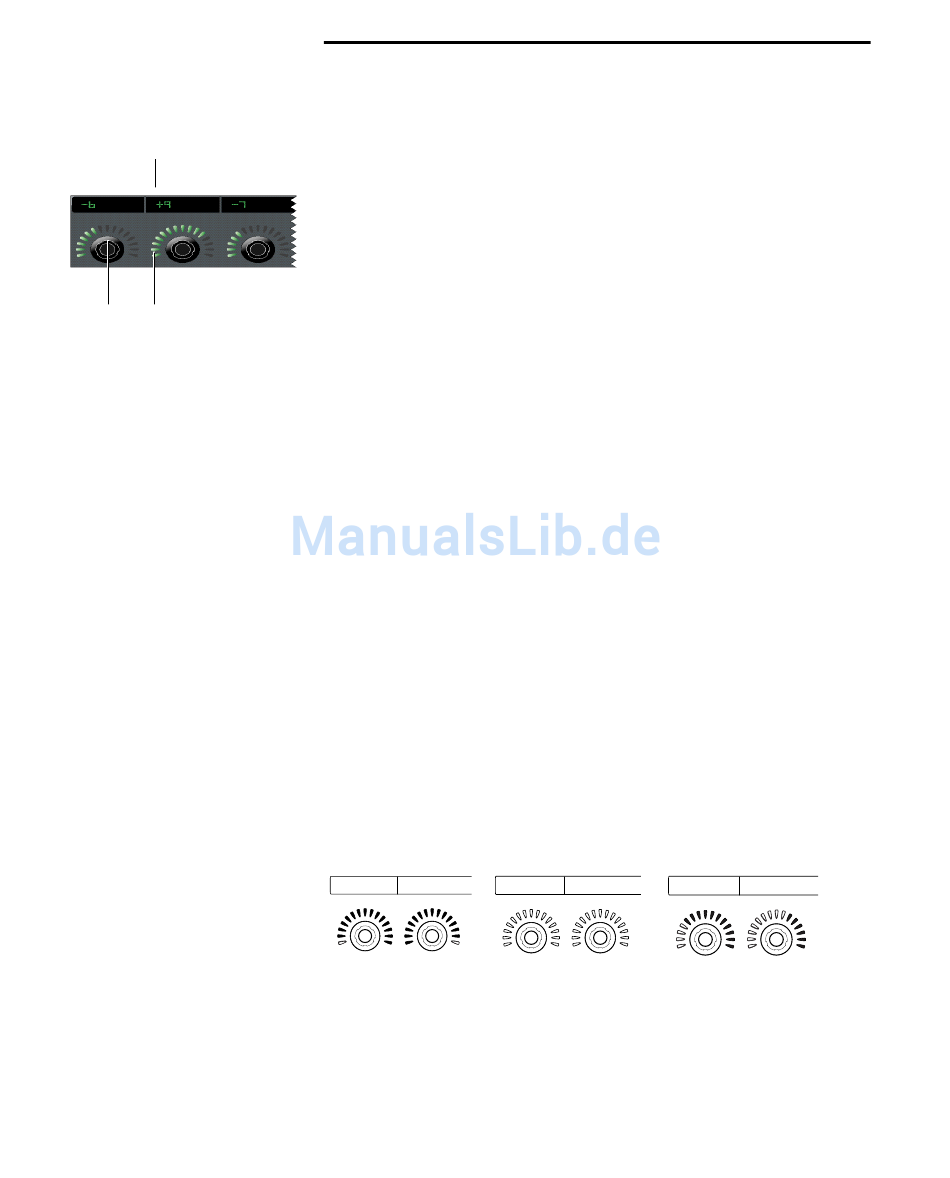

Jeder Kanal verfügt über einen multifunktionalen Drehregler
(Encoder), der von 15 grünen LED-Anzeigen umkränzt ist. Mit
Hilfe dieser Drehregler werden Kanal-Panning, Send-Pegel und
Panorama von Stereo-Sends sowie Eingangs-, Ausgangs- und Send-
Zuweisungen gesteuert. Standardfunktion ist das Kanal-Panning.
Drehregler
LED-Anzeigen
Der LED-Kranz zeigt näherungsweise die Entsprechung des
aktuellen Drehreglerwerts an, der vom aktuellen Modus des
Drehreglers abhängt. Die Panning-Position wird beispielsweise
durch das Leuchten einer einzelnen LED angezeigt, während der
Send-Pegel dadurch bestimmt werden kann, wie viele der
einzelnen LED-Anzeigen des Kranzes leuchten.
Oberhalb jedes Drehreglers befindet sich eine 8-Zeichen-Anzeige;
links neben der Reihe der Drehregler ist die SELECT/ASSIGN-
Tastensektion angeordnet, über welche die aktuelle Funktion der
Drehregler festgelegt wird.
Drehregleranzeige
In dieser Anzeige werden Panning-Position, I/O-Routing oder
Send-Pegel angegeben. Wenn der Plug-In Flip-Modus aktiviert ist,
werden hier außerdem die aktuellen Plug-In-Parameter angezeigt.
Es kann jeweils immer nur ein Anzeigemodus ausgewählt werden.
Es folgen einige Beispiele für die Drehregleranzeige in den
verschiedenen Modi:
L< -100
R > +100
Input 1
Bus 3-4
DVr-10.5
SlS 4.8
Die Drehregler zeigen Panning-Position (links), Eingang (Mitte) und Send-
Pegel (rechts) an.
