6 Installation
c Adapter (bauseitig zu liefern)
d Rohrschelle aus Metall (bauseitig zu liefern)
e Isoliermaterial für Abflussrohr (bauseitig zu liefern)

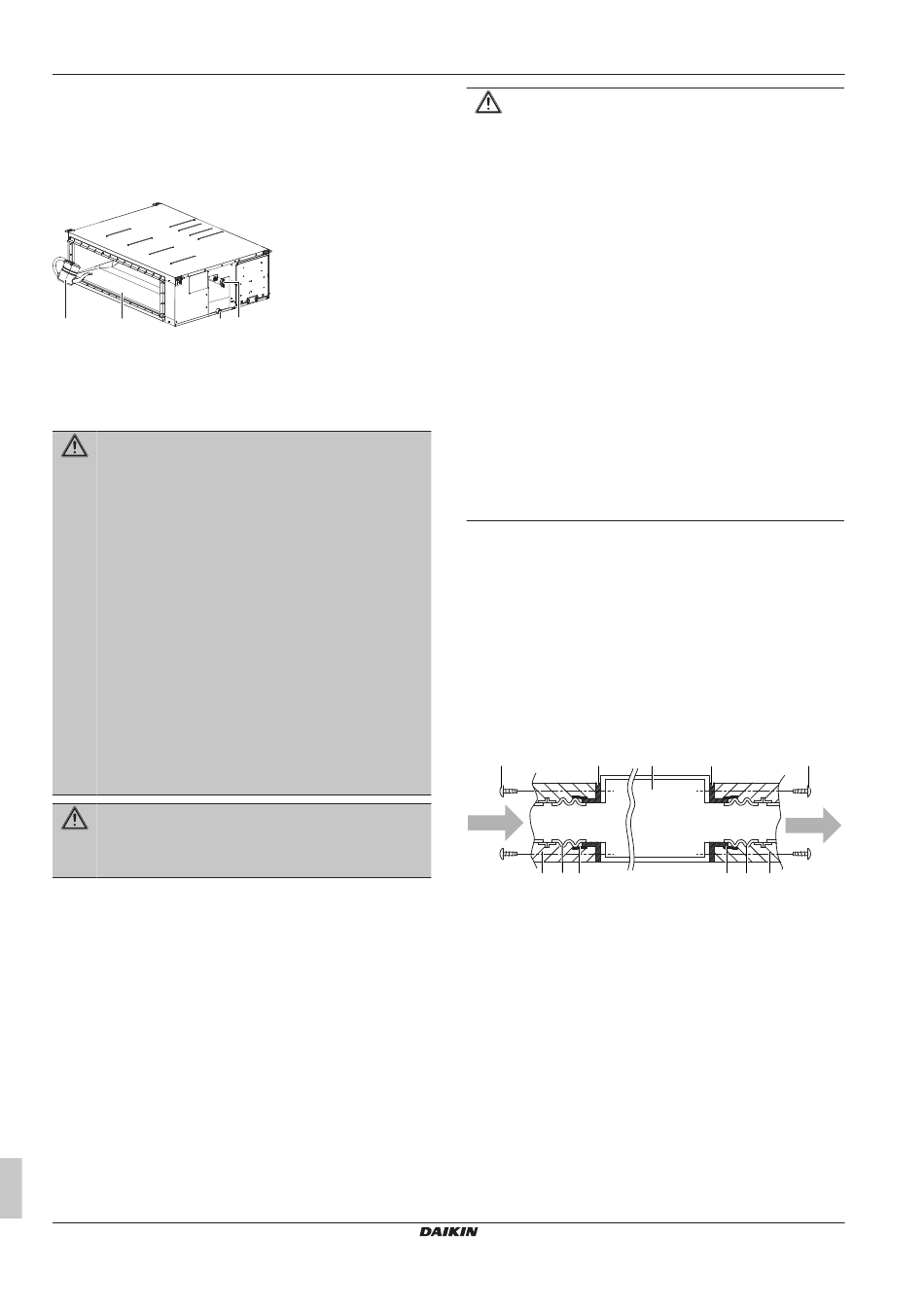

So prüfen Sie auf Wasserleckagen
Geben Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie,
ob es irgendwo leckt.
a b
c d
a Behälter mit Wasser
b Ablaufwanne
c Abfluss
d Kältemittelleitungen
6.2.4

Leitlinien zur Installation des Kanals

WARNUNG
Falls ein Raum oder mehrere Räume mit der Einheit über
ein Kanalsystem verbunden sind, dann achten Sie darauf,
das folgende Bedingungen erfüllt werden:
▪ Es gibt keine
Entzündungsquellen (z. B. offene Flammen, ein mit
Gas betriebenes Haushaltsgerät oder ein elektrisches
Heizgerät) für den Fall, dass die Fußbodenfläche
kleiner ist als
Sicherheitshinweisen spezifizierte Wert A
▪ im Kanalsystem sind keine Zusatzgeräte installiert, die
eine mögliche Entzündungsquelle
(Beispiel: heiße Oberflächen mit Temperaturen über
700°C und elektrische Schaltgeräte);
▪ im Kanalsystem werden nur Zusatzgeräte benutzt, die
vom Hersteller zugelassen sind;
▪ Lufteinlass und Luftauslass sind direkt über ein
Kanalsytem mit dem Raum verbunden. Benutzen Sie
KEINE Zwischenräume
Zwischendecke als
Luftauslass.
WARNUNG
Installieren Sie KEINE Entzündungsquellen (Beispiel:
offene Flammen, ein mit Gas betriebenes Haushaltsgerät
oder ein elektrisches Heizgerät) in der Kanalführung.
Referenz für Installateure und Benutzer
14
in Betrieb befindlichen
der in den allgemeinen
;
min
sein könnten
wie zum Beispiel eine
Kanal für Lufteinlass oder
ACHTUNG
▪ Darauf achten, dass der Kanal so installiert wird, dass
der Einstellbereich des externen statischen Drucks für
die Einheit NICHT überschritten wird. Angaben zum
Einstellbereich zu Ihrem eigenen Modell finden Sie im
technischen Datenblatt.
▪ Den Gewebestutzen so installieren, dass Vibrationen
NICHT auf den Kanal oder die Decke übertragen
werden. Benutzen Sie für die Auskleidung des Kanals
schallabsorbierendes Material (Isoliematerial), und an
den Hängebolzen sollten Schwingungsisolierungen aus
Gummi verwendet werden.
▪ Beim Schweißen darauf achten, dass KEINE Spritzer
auf die Ablaufwanne oder die Luftfilter gelangen.
▪ Wenn der Metallkanal durch Verschalungen aus Metall
führt, dann schließen Sie an die Verschalung oder
Metallplatte der Holzstruktur einen Draht an und sorgen
für eine elektrische Trennung von Kanal und Wandung.
▪ Das Luftauslassgitter an einer Stelle so installieren,
dass der Luftstrom nicht direkt auf Menschen gerichtet
wird.
▪ Im Kanal KEINE Zusatz-Ventilatoren verwenden.
Benutzen Sie die Funktion, durch die der Luftdurchlass
des Ventilators automatisch eingestellt wird (siehe
"8.1 Bauseitige Einstellungen" auf
Der Kanal ist bauseitig zu liefern.
1 Den Flansch (auf der Einheit) mit 45 Schrauben für Kanal-
Flansche anbringen (Zubehör).
2 Den Gewebestutzen mit der Innenseite des Flansches
verbinden.
3 Den Kanal mit dem Gewebestutzen verbinden.
4 Um den Flansch und die Kanalbefestigung ein Aluminiumband
wickeln. Sorgen Sie dafür, dass alle anderen Verbindungen
dicht sind und keine Luft austritt.
5 Isolieren Sie den Kanal, damit sich kein Kondenswasser bilden
kann. Verwenden Sie Glaswolle oder Polyethylen-Schaumstoff,
25 mm dick.
a b
d e f
a Schrauben für Kanalflansche (Zubehör)
b Flansch (auf der Einheit)
c Hauptgerät
d Isolierung (bauseitig zu liefern)
e Gewebestutzen (bauseitig zu liefern)
f Aluminiumband (bauseitig zu liefern)
▪ Filter. Darauf achten, auf der Einlassseite innerhalb des
Luftdurchgangs einen Luftfilter anzubringen. Benutzen Sie einen
Luftfilter mit einer Staubbindungswirksamkeit
(gravimetrische Methode). Wird der Einlasskanal angebracht, wird
der enthaltene Filter nicht benutzt.
Seite 20).
c b a
f e d
von ≥50%
FDA200+250AXVEB
