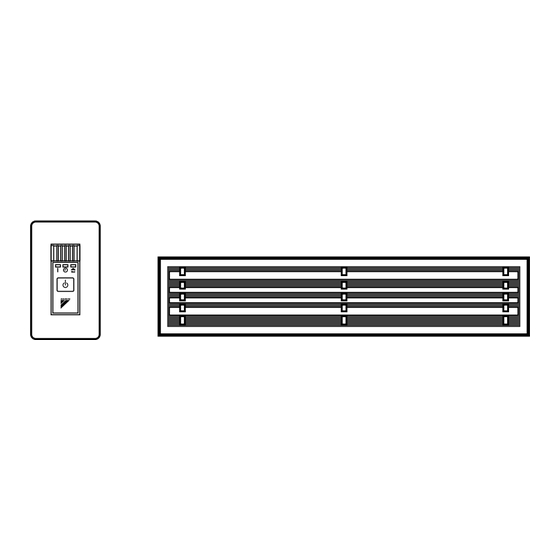

- Seite 1 DAIKIN ROOM AIR CONDITIONER MODELS FDXS25EAVMB FDKS25EAVMB Operation Manual FDXS35EAVMB FDKS35EAVMB FDXS50CVMB FDKS50CVMB FDXS60CVMB FDKS60CVMB English Deutsch Français Nederlands Español Italiano ΕλληνικÜ Portugues Рóссêий Türkçe...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Vorbereitung vor dem Betrieb ......7 BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb ........ 10 LEISTUNGSBETRIEB ......... 12 NACHT-FLÜSTERBETRIEB AUSSENEINHEIT ........13 Funktion RAUM VERLASSEN ..... -
Seite 3: Sicherheitshinweise
Fehlerhaft ausgeführte Arbeiten verursachen Stromschläge, Brände oder andere Gefahren. Wenden Sie sich für Hinweise und Informationen zur Reparatur oder Neuinstallation an Ihren Daikin-Fachhändler. • Das im Klimagerät verwendete Kühlmittel ist sicher. Obwohl keine Lecks vorkommen sollten, stellen Sie sicher dass, falls Kühlmittel im Raum austreten sollte, dieses nicht in Kontakt mit einer offenen Flamme... - Seite 4 • Stellen Sie Geräte mit offener Flamme nicht so auf, dass Sie dem Luftstrom des Klimageräts ausgesetzt sind und platzieren Sie solche Geräte nicht unter dem Innengerät der Anlage. Die Folge könnte die unvollständige Verbren- nung oder die Verformung des Geräts durch die hierbei entstehende Hitze sein. •...
-
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile ■ Innengerät... -
Seite 6: Außengerät
■ Außengerät Innengerät ■ 1. Luftauslaß 10. Schalter EIN/AUS des Innengeräts: • Drücken Sie diesen Schalter einmal, um das 2. Luftauslassgitter: (nicht im Lieferumfang Gerät in Betrieb zu setzen. enthalten) Drücken Sie ihn erneut, um das Gerät abzus- • Das Erscheinungsbild des Luftauslassgit- chalten. -
Seite 7: Fernsteuerung
■ Fernsteuerung < ARC433B69, B76 > 1. Signalsender: 7. Betriebsart WAHLTASTE: • Es übermittelt Signale an das Innengerät. • Hiermit wird die Betriebsart ausgewählt. (AUTO / ENTFEUCHTER / KÜHL / HEIZ/VENTILATOR) (Seite 10.) 2. Anzeige: 8. NACHT-FLÜSTERBETRIEBS-Taste: NACHT- • Mit ihr werden die aktuellen Einstellungen angezeigt. FLÜSTERBETRIEB AUSSENEINHEIT (Seite 13.) (In dieser Abbildung sind zur Erklärung alle mögli- chen Anzeigen dargestellt.) -
Seite 8: Vorbereitung Vor Dem Betrieb
Vorbereitung vor dem Betrieb ■ Zum Einsetzen der Batterien Achten Sie auf die Position der + 1. Schieben Sie die Front, um sie und – Pole! abzunehmen. 2. Trockenbatterien vom Typ (AAA) einlegen. 3. Bringen Sie den hinteren Deckel wieder wie vorher an. ACHTUNG ■... -
Seite 9: Anbringen Der Fernbedienungshalterung An Der Wand
Vorbereitung vor dem Betrieb ■ Zur Bedienung der Fernbedienung • Richten Sie zum Einsatz der Fernbedienung den Sender auf die Inneneinheit. Wenn die Signale zwischen der Fernbedienung und der Einheit z.B. durch einen Vorhang blockiert werden, so funktioniert die Fernbedienung nicht. •... -
Seite 10: Zum Einstellen Der Uhr
■ Zum Einstellen der Uhr 1. Drücken Sie die Taste “UHRZEIT”. wird angezeigt. blinkt. 2. Drücken Sie die Taste TIMER-Ein- stellung, um die aktuelle Uhrzeit einzustellen. Das Gedrückthalten der “ ” oder “ ” - Taste beschleunigt die Zeitanzeige. 3. Drücken Sie die Taste “UHRZEIT”. blinkt. -
Seite 11: Auto · Entfeuchter · Kühl · Heiz · Ventilator · Betrieb
BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb Das Klimagerät funktioniert in der Betriebsart Ihrer Wahl. Vom nächsten Mal an, funktioniert das Klimagerät mit der- selben Betriebsart. ■ Zum Betriebsstart 1. Drücken Sie die “WAHLTASTE betrieb- sart”, um eine Betriebsart auszuwählen. -
Seite 12: Um Die Einstellung Der Luftstromstärke Zu Verändern
■ Um die Einstellung der Luftstromstärke zu verändern 5. Drücken Sie die Taste “VENTILATOREINSTELLUNG”. ENTFEUCHTER - Betrieb AUTO, KÜHL, HEIZ oder VENTILATOR - Betrieb Sie können zwischen fünf Stufen der Luftstromstärke von “ ” bis “ ” und “ ” “ ”... -
Seite 13: Leistungsbetrieb
LEISTUNGSBETRIEB Der LEISTUNGSBETRIEB sorgt in jeder Betriebsart schnell für den maximalen Kühl- (bzw. Heizeffekt). Auf diese Weise können Sie die maximale Kapazität erre- ichen. ■ Zum Starten des LEISTUNGSBETRIEBS 1. Drücken Sie die Taste “LEISTUNGSBETRIEB”. • Der LEISTUNGSBETRIEBS endet nach 20 Minuten. -
Seite 14: Nacht-Flüsterbetrieb Ausseneinheit
NACHT-FLÜSTERBETRIEB AUSSENEINHEIT Die Funktion NACHT-FLÜSTERBETRIEB AUSSE- NEINHEIT senkt den Geräuschpegel der Außeneinheit durch Ändern der Frequenz und Ventilatordrehzahl an der Außeneinheit. Diese Funktion empfiehlt sich während der Nachtstunden. ■ Zum Einschalten der Funk- tion NACHT-FLÜSTER- BETRIEB AUSSENEINHEIT 1. Drücken Sie die “Nacht-Flüsterbetriebs-Taste”. -
Seite 15: Funktion Raum Verlassen
Funktion RAUM VERLASSEN Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Temperatur und Luftstromstärke. ■ Zum Einschalten der Funk- tion RAUM VERLASSEN 1. Taste “RAUM VERLASSEN” drücken. • Auf der LCD-Anzeige wird “ ” angezeigt. • Die RAUM VERLASSEN - Lampe leuchtet auf. 1, 2 ■... -
Seite 16: In Diesen Fällen Nützlich
■ Was ist die Funktion RAUM VERLASSEN? Gibt es eine Temperatureinstellung und Luftstromstärke, die Sie als angenehm empfinden und meistens ver- wenden? Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Temperatur und Luftstromstärke. Starten Sie Ihre Lieblings-Betriebsart durch einfaches Drücken der Taste RAUM VERLASSEN auf der Fernbedienung. -
Seite 17: Bedienung Des Timers
Bedienung des TIMERS Die Timer-Funktionen sind nützlich, um die Klimaanlage nachts oder am Morgen automatisch ein- oder auszuschalten. Sie können den Gebrauch des TIMER-AUS oder TIMER-EIN außerdem miteinander kombinieren. ■ Zum Gebrauch der Funktion TIMER AUS • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegen- wärtige Zeit ein. -
Seite 18: Für Die Kombination Von Timer Ein Und Timer Aus
■ Zum Gebrauch der Funktion TIMER EIN • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegen- wärtige Zeit ein (Seite 9.). 1. Drücken Sie die Taste “TIMER EIN”. wird angezeigt. blinkt. 2. -
Seite 19: Hinweis Zum Multisystem
Hinweis zum Multisystem 〈〈 Was ist ein “Multisystem”? 〉〉 In diesem System ist ein Außengerät mit mehreren Innengeräten verbunden. zimmer zimmer Außengerät ■ Auswahl der Betriebsart zimmer zimmer Wohnzimmer Wohnzimmer 1. Bei vorhandener Prioritätsraum-Funktion, die aber nicht aktiviert ist oder aber nicht vorhanden ist. Wenn mehr als 1 Innengerät betrieben wird, erhält das zuerst zimmer zimmer... -
Seite 20: Raumprioritäts-Einstellung
■ Raumprioritäts-Einstellung Die Raumprioritäts-Einstellung erfordert eine anfängliche Programmierung während der Installa- tion. Wenden Sie sich bitte für Hilfe an Ihren Fachhändler oder den Kundendienst. Der als Prioritätsraum bestimmte Raum, erhält unter folgenden Umständen den Vorrang; 1. Priorität der Betriebsart. Da die Betriebsart des Prioritätsraums den Vorrang erhält, kann der Betreiber eine andere Betriebsart aus anderen Räumen auswählen. -
Seite 21: Pflege Und Reinigung
PFLEGE Pflege und Reinigung ACHTUNG • Wartungsarbeiten dürfen nur von qualifiziertem Kundendienstpersonal ausgeführt werden. • Vergewissern Sie sich, daß das Gerät AUSge- schaltet ist, bevor Sie es Säubern. ■ Reinigen des Luftfilters 1.Entfernen des Luftfilters. • Hintere Ansaugung Ziehen Sie die Unterseite des Luftfilters über den Bogen nach hinten. (2 Bögen für die Modelle 25/35, 3 Bögen für die Modelle 50/60) •... -
Seite 22: Säubern Des Ablaufbeckens
• Nicht Wasser oder Luft mit einer Temperatur von über 50°C zur Reinigung von Luftfiltern oder Aussenteilen verwenden. • Fragen Sie Ihren DAIKIN-Fachhändler, wie diese zu reinigen sind. Überprüfen Sie Überprüfen Sie, daß die Basis, die Auflage und andere Befestigungen des Außengeräts nicht verrottet oder verrostet sind. -
Seite 23: Störungssuche
Störungssuche Die folgenden Fälle sind keine Störungen. Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie können die Kli- maanlage weiterhin benutzen. Fall Erklärung Der Betrieb beginnt nicht sofort. • Dies dient zum Schutz der Klimaanlage. •... - Seite 24 Erneut überprüfen. Bitte überprüfen Sie die folgenden Punkte, bevor Sie einen Wartungstechniker rufen. Fall Überprüfung Die Klimaanlage läuft nicht. • Ist ein Schutzschalter ausgeschaltet worden oder eine (Die BETRIEBSLAMPE leuchtet Sicherung durchgebrannt? nicht.) • Ist die Stromversorgung ausgefallen? • Sind Batterien in die Fernbedienung eingelegt? •...
-
Seite 25: Vorschriften Zur Entsorgung
Rufen Sie umgehend Ihren Fachhändler an. WARNUNG ■ Wenn eine Störung (wie z.B. Brandgeruch) eintritt, so halten Sie sofort den Betrieb an und schalten Sie den Schutzschalter aus. Fortgesetzter Betrieb in unnormalem Zustand kann zu Störungen, elektrischem Schlag oder Feuer führen. Wenden Sie sich bitte an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben. - Seite 26 Fachhändler. FEHLERDIAGNOSE MIT HILFE DER FERNBEDIENUNG Bei der Baureihe ARC433 werden auf der Temperaturanzeige am Hauptgerät die zugehörigen Codes angezeigt. 1. Wenn die Taste zum Löschen der Timer-Einstellung 5 Sekunden lang gedrückt gehalten wird, blinkt auf dem Display für die Temperaturanzeige “ ”.
- Seite 27 LED AM PCB AUSSENGERÄT Baureihe 2MXS, 3MXS, 3MKS, 4MXS, 4MKS, 5MXS, 5MKS GRÜN MIKROCOMPUTER ERMITTELN NORMAL DER STÖRUNG DIAGNOSE LED-A LED1 LED2 LED3 LED4 LED5 NORMAL INNENGERÄT PRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIERSCHUTZ IN DEM IN BETRIEB ODER IM STANDBY BEFINDLICHEN GERÄT EIN ∗...
