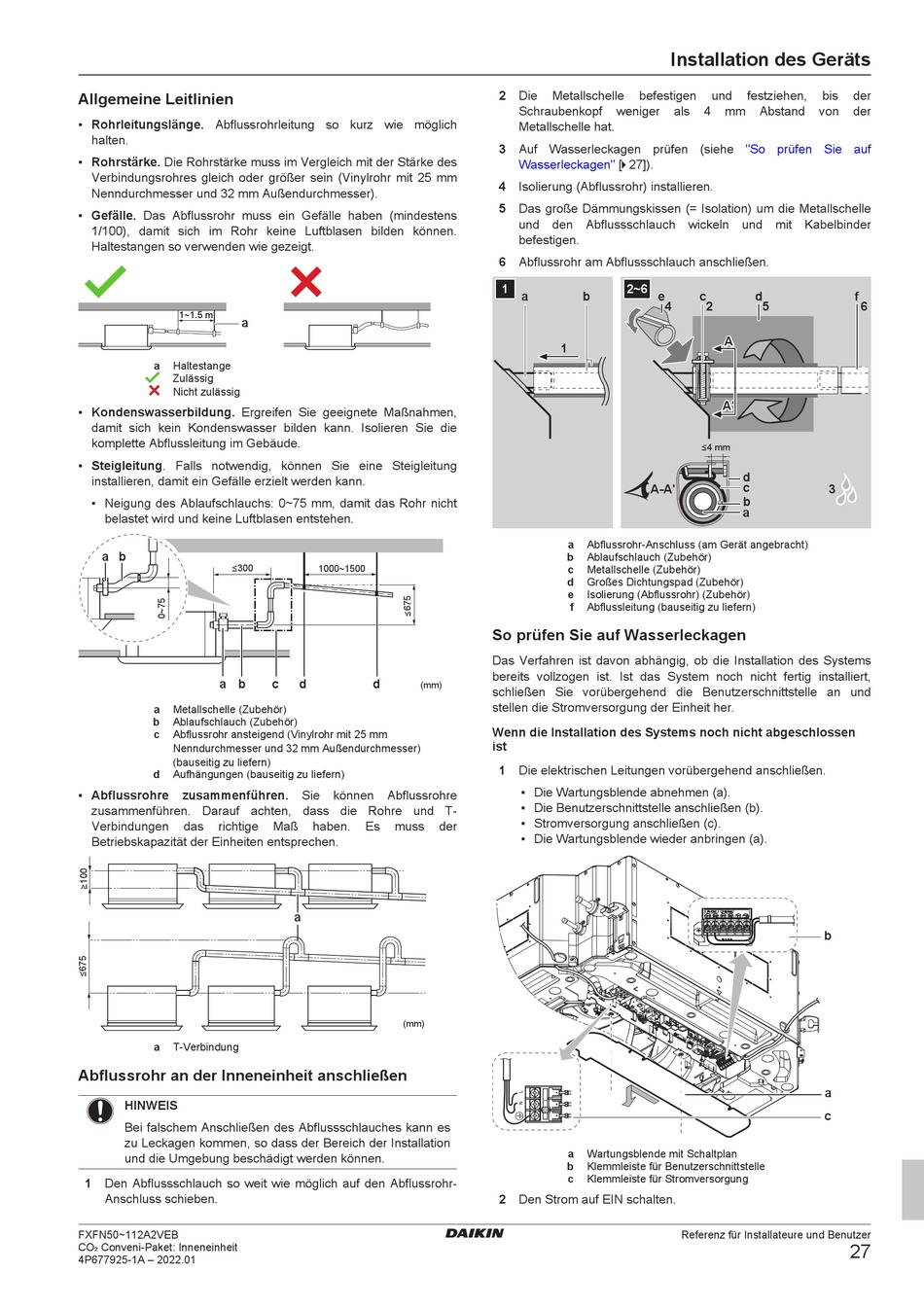

Allgemeine Leitlinien

▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich
halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich mit der Stärke des
Verbindungsrohres gleich oder größer sein (Vinylrohr mit 25 mm
Nenndurchmesser und 32 mm Außendurchmesser).
▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens
1/100), damit sich im Rohr keine Luftblasen bilden können.
Haltestangen so verwenden wie gezeigt.
1~1.5 m
a
a Haltestange
Zulässig
Nicht zulässig
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen,
damit sich kein Kondenswasser bilden kann. Isolieren Sie die
komplette Abflussleitung im Gebäude.
▪ Steigleitung. Falls notwendig, können Sie eine Steigleitung
installieren, damit ein Gefälle erzielt werden kann.
▪ Neigung des Ablaufschlauchs: 0~75 mm, damit das Rohr nicht
belastet wird und keine Luftblasen entstehen.
a b
≤300
a
b
a Metallschelle (Zubehör)
b Ablaufschlauch (Zubehör)
c Abflussrohr ansteigend (Vinylrohr mit 25 mm
Nenndurchmesser und 32 mm Außendurchmesser)
(bauseitig zu liefern)
d Aufhängungen (bauseitig zu liefern)
▪ Abflussrohre zusammenführen.
zusammenführen. Darauf achten, dass die Rohre und T-
Verbindungen das richtige
Betriebskapazität der Einheiten entsprechen.
a T-Verbindung
Abflussrohr an der Inneneinheit anschließen
HINWEIS
Bei falschem Anschließen des Abflussschlauches kann es
zu Leckagen kommen, so dass der Bereich der Installation
und die Umgebung beschädigt werden können.
1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-
Anschluss schieben.
FXFN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P677925-1A – 2022.01
1000~1500
c d d
(mm)
Sie können Abflussrohre
Maß haben. Es muss der
a
(mm)
2 Die Metallschelle befestigen
Schraubenkopf weniger
Metallschelle hat.
3 Auf Wasserleckagen prüfen (siehe
Wasserleckagen" [ 4 27]).
4 Isolierung (Abflussrohr) installieren.
5 Das große Dämmungskissen (= Isolation) um die Metallschelle
und den Abflussschlauch wickeln und mit Kabelbinder
befestigen.
6 Abflussrohr am Abflussschlauch anschließen.
1 2~6
a b e
4
1
A-A'
a Abflussrohr-Anschluss (am Gerät angebracht)
b Ablaufschlauch (Zubehör)
c Metallschelle (Zubehör)
d Großes Dichtungspad (Zubehör)
e Isolierung (Abflussrohr) (Zubehör)
f Abflussleitung (bauseitig zu liefern)
So prüfen Sie auf Wasserleckagen
Das Verfahren ist davon abhängig, ob die Installation des Systems
bereits vollzogen ist. Ist das System noch nicht fertig installiert,
schließen Sie vorübergehend die Benutzerschnittstelle an und
stellen die Stromversorgung der Einheit her.
Wenn die Installation des Systems noch nicht abgeschlossen
ist
1 Die elektrischen Leitungen vorübergehend anschließen.
▪ Die Wartungsblende abnehmen (a).
▪ Die Benutzerschnittstelle anschließen (b).
▪ Stromversorgung anschließen (c).
▪ Die Wartungsblende wieder anbringen (a).
a Wartungsblende mit Schaltplan
b Klemmleiste für Benutzerschnittstelle
c Klemmleiste für Stromversorgung
2 Den Strom auf EIN schalten.
Installation des Geräts
und festziehen, bis
als 4 mm Abstand von
"So prüfen Sie auf
c d
2 5
A A
A' A'
≤4 mm
d
c
3
b
a
b
a
c
