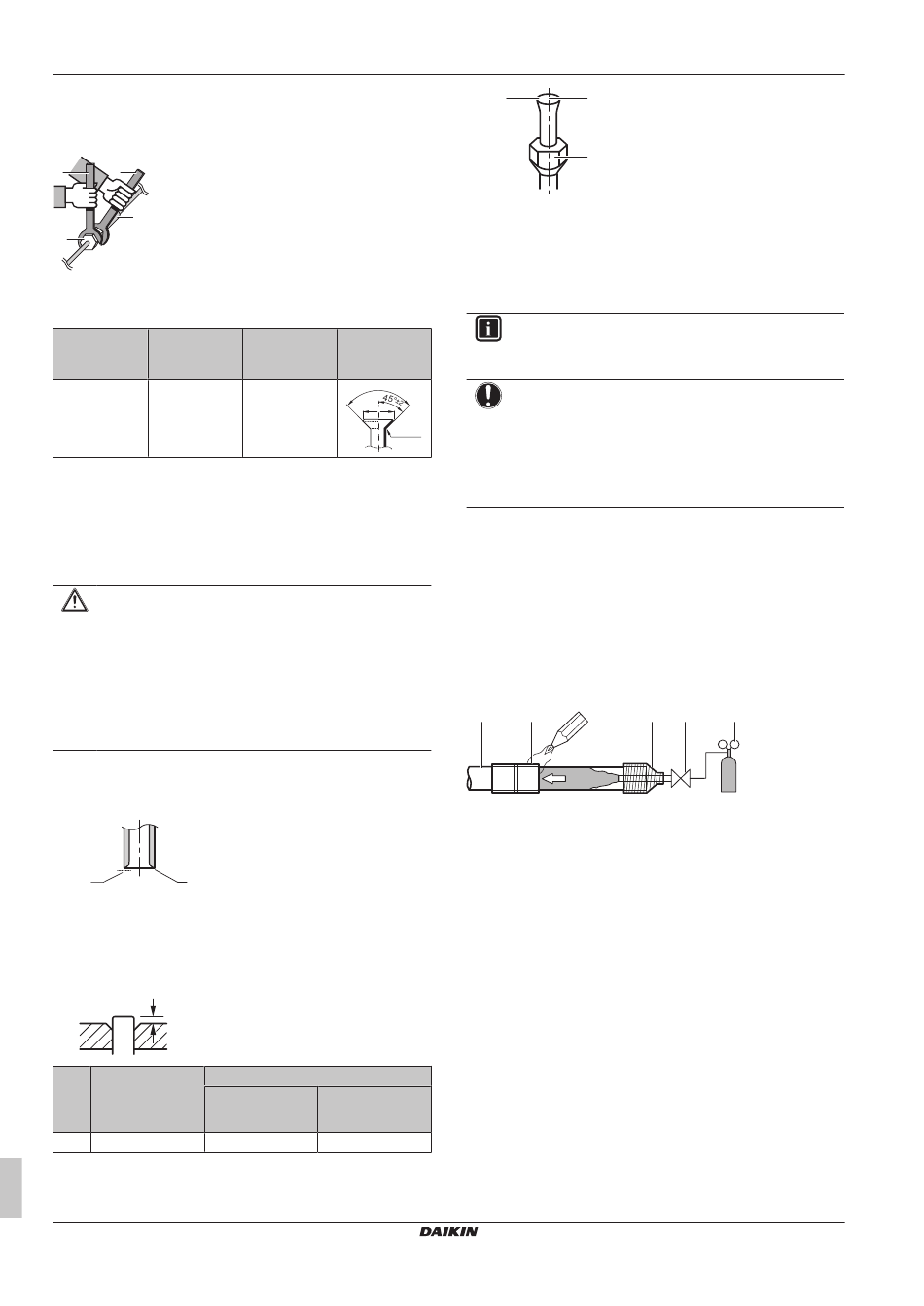

6 Installation
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen
der Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass
die Mutter bricht oder dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke Anzugsdrehm
(mm) oment (N•m)
Ø9.5 33~39
Hinweise zum Biegen der Rohre
Verwenden Sie eine Rohrbiegezange
Rohrbiegungen sollten so behutsam wie möglich erfolgen (der
Biegeradius sollte 30 bis 40 mm oder mehr betragen).
So dornen Sie Rohrenden auf
ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas
austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden
Sie neue Bördelanschlüsse, um Kältemittelgaslecks zu
verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem
Gerät beiliegen.
Überwurfmuttern könnte Kältemittel entweichen.
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche
nach unten, damit die Späne NICHT in das Rohr fallen.
a b
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen
Sie sie auf das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position
setzen - siehe nachfolgende Abbildung.
A
Bördelwerkzeug Herkömmliches Bördelwerkzeug
für R410A oder
Kupplungstyp
R32
(Typ Ridgid)
(Kupplungstyp)
A 0~0,5 mm 1,0~1,5 mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt
worden ist.
Referenz für Installateure und Benutzer
16
Aufweitungsm Form der
aße (A) (mm) Aufweitung
(mm)
90°
±2
12,8~13,2
A
R=
0.4~0.8
zum Biegen. Alle
Bei Verwendung anderer
Flügelmuttertyp
(Typ Imperial)
1,5~2,0 mm
a b
c
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt
sein.
c Stellen Sie sicher, dass die Überwurfmutter gut montiert ist.
6.3.4 Richtlinien zum Anschließen von
Gasleitungen
INFORMATION
Um die Gasleitung anzuschließen, das angebrachte Rohr
benutzen (Zubehör).
HINWEIS
▪ Verbinden Sie das angebrachte Rohr (Zubehör) und
die bauseitige Kältemittelleitung (bauseitig zu liefern)
durch Hartlöten, bevor Sie das angebrachte Rohr an
der Einheit befestigen.
▪ Das Kältemittelrohr NICHT direkt an der Inneneinheit
anlöten.
Beachten Sie folgende Leitlinien zur Durchführung von Lötarbeiten:
Bauseitiges Rohr an angebrachtes Rohr anlöten
▪ Blasen Sie beim Löten die Rohrleitungen mit Stickstoff aus, um
die Bildung einer größeren Oxidationsschicht auf der Innenseite
der Rohrleitung zu verhindern. Diese Schicht beeinträchtigt die
Funktionsweise der Ventile und Verdichter im Kältemittelsystem
und verhindert den reibungslosen Betrieb.
▪ Stellen Sie den Stickstoffdruck mittels Druckminderventils auf
20 kPa (0,2 bar) (gerade ausreichend, dass er auf der Haut
spürbar ist).
a b
f
a Kältemittelrohre
b Zu verlötendes Teil
c Bandumwicklung
d Handventil
e Druckminderventil
f Stickstoff
▪ Verwenden Sie beim Hartlöten der Rohrverbindungen KEINE
Antioxidationsmittel.
Durch Rückstände könnten die Rohre blockiert werden, was zu
einem Defekt der Anlage führen könnte.
▪ Verwenden Sie beim Hartlöten
Kältemittelleitungen KEIN Flussmittel. Verwenden Sie Phosphor-
Kupfer-Hartlotlegierung (BCuP-2: JIS Z 3264/, BCu 93P-710/795:
ISO3677), sodass kein Flussmittel erforderlich ist.
Flussmittel haben extrem schädliche Wirkungen auf Kältemittel-
Leitungssysteme. Wird beispielsweise
Chlorbasis verwendet, verursacht das Korrosion am Rohr. Und
wenn das Flussmittel gar Fluor enthält, wird dadurch die Qualität
des Kältemittel-Öls beeinträchtigt.
c d e
f
von Kupfer-zu-Kupfer-
ein Flussmittel
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
