12.1

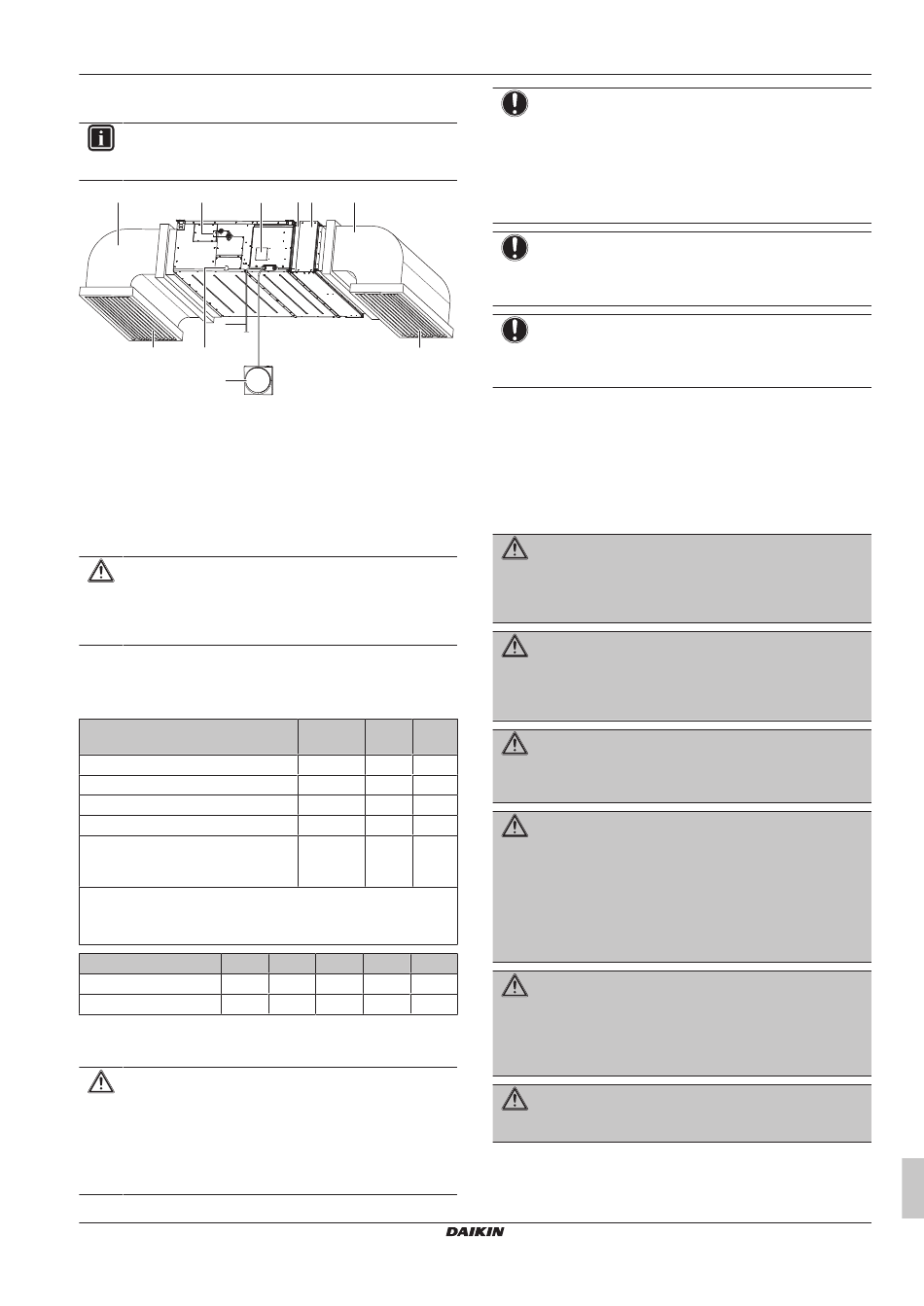

Komponenten

INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
b d
e
a c
f
a Abluftgitter (bauseitig zu liefern)
b Abluftkanal (bauseitig zu liefern)
c Abflussrohr
d Kältemittelrohre
e Verbindungskabel
f Benutzerschnittstelle (Option)
g Filterabdeckung
h Luftfilter
i Ansaugfilterkammer (Option)
j Ansaugkanal (bauseitig zu liefern)
k Typenschild des Geräts
l Ansauggitter (bauseitig zu liefern)
ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
12.2 Erforderliche Informationen für
Ventilator-Konvektoren
Gegenstand
Kühlleistung (empfindlich)
Kühlleistung (latent)
Heizleistung
Eingang Strom insgesamt
Schallleistungspegel (nach
Geschwindigkeitseinstelllung, sofern
verfügbar)
Kontaktinformationen:
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody
1/1155, 301 00 Plzeň Skvrňany, Czech Republic
A
FDA200 14,6
FDA250 16,6
12.3

Benutzerschnittstelle

ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
Händler.
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
j
g/h i
k
l
Symbol Wert Einhei
t
P A kW
rated,c
P B kW
rated,c
P C kW
rated,h
P D kW
elec
L E dB
WA
B C D E
4,4 22,4 0,73 69
5,4 24 0,79 71

13 Vor der Inbetriebnahme

HINWEIS
Die Bedientafel des Reglers NICHT mit Benzin, Verdünner,
chemischen Staubtüchern usw. reinigen. Die Bedientafel
könnte sich verfärben oder die Beschichtung könnte sich
ablösen. Bei starker Verschmutzung tränken Sie ein Tuch
mit wasserverdünntem
wringen es gut aus und wischen die Bedientafel sauber ab.
Wischen Sie mit einem anderen trockenen Tuch nach.
HINWEIS
NIEMALS mit einem harten, spitzen Gegenstand auf die
Tasten der Benutzerschnittstelle
Benutzerschnittstelle kann dadurch beschädigt werden.
HINWEIS
Ziehen Sie NIE am Kabel der Benutzerschnittstelle, und
verdrehen Sie es nicht. Das kann zu Funktionsstörungen
der Einheit führen.
Diese Betriebsanleitung gibt
Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.
Weite Informationen über die Benutzerschnittstelle finden Sie in der
Betriebsanleitung der benutzen Benutzerschnittstelle.
13 Vor der Inbetriebnahme
WARNUNG
Bei Fragen zu Verbesserungen, Reparatur und Wartung
wenden Sie sich an Ihren Händler. Unvollständige
Verbesserungen, Reparaturen oder Wartung können zu
Wasserleckagen, Stromschlag oder einem Brand führen.
WARNUNG
Wenn Installation oder Ausbau nötig wird, wenden sich an
Ihren Daikin-Fachhändler. Die unvollständige Installation
kann zum Austreten von Wasser, zu einem Stromschlag
oder zu einem Brand führen.
WARNUNG
Die Inneneinheit oder die Benutzerschnittstelle dürfen
NIEMALS nass werden. Sonst entsteht Stromschlag- und
Feuergefahr.
WARNUNG
Legen Sie KEINE Gegenstände in direkter Nähe der
Außeneinheit ab. VERHINDERN Sie, dass sich Blätter und
anderer Unrat an der Einheit ansammeln. Blätter bieten
eine Brutstätte für Kleintiere, die in die Einheit eindringen
könnten. In die Einheit eingedrungen, können solche Tiere
durch den Kontakt
Funktionsstörungen verursachen, und es besteht dann die
Gefahr von Rauchbildung und Feuer.
WARNUNG
Die Benutzerschnittstelle nicht an einer Stelle platzieren
oder ablegen, wo sie mit Wasser bespritzt werden könnte.
In das Gerät eindringendes Wasser kann dort zu
Kriechströmen führen und kann elektronische Teile
beschädigen.
WARNUNG
In diesem Gerät sind Teile, die unter Strom stehen oder
die heiß sein können.
neutralem Reinigungsmittel,
drücken. Die
einen Überblick über die
mit stromführenden Teilen
Referenz für Installateure und Benutzer
