6 | Installation des Geräts

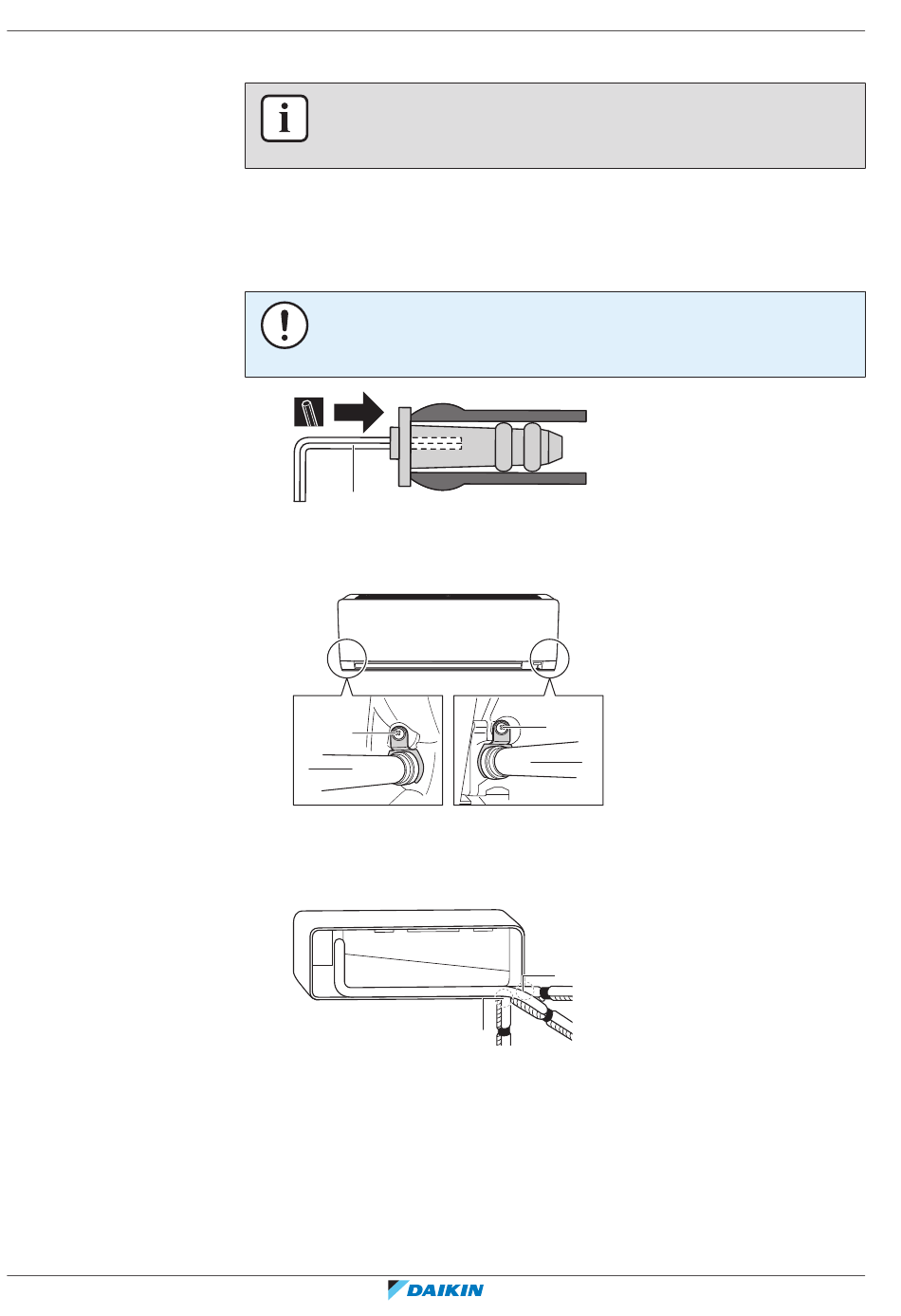

6.4.3 Rohranschluss links, hinten links oder unten links

6.4.4 So prüfen Sie auf Wasserleckagen
Referenz für Installateure
30
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links
entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.
1 Auf der rechten Seite die Befestigungsschraube der Isolation entfernen und
den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der rechten Seite
anbringen.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl verwenden (Kältemittel-Öl). Die
Ablassschraube könnte darunter leiden, sodass sie undicht werden könnte.
a
a 4 mm Sechskantschlüssel
3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn
mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte.
a
b
a Befestigungsschraube der Isolation
b Ablaufschlauch
4 Den Abflussschlauch
Kältemittelleitungen befestigen.
A Rohranschluss links
B Rohranschluss hinten links
C Rohranschluss unten links
a Bei Rohranschluss links hier die Rohranschluss-Abdeckung entfernen
b Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen
1 Luftfilter entfernen.
a
b
mit Vinyl-Klebeband
a
A
B
b
C
an der Unterseite
FTXP-M + FTXF-D + FTXF-A + ATXF-A
Innenraum-Klimagerät von Daikin
4P513661-12L – 2021.07
der
