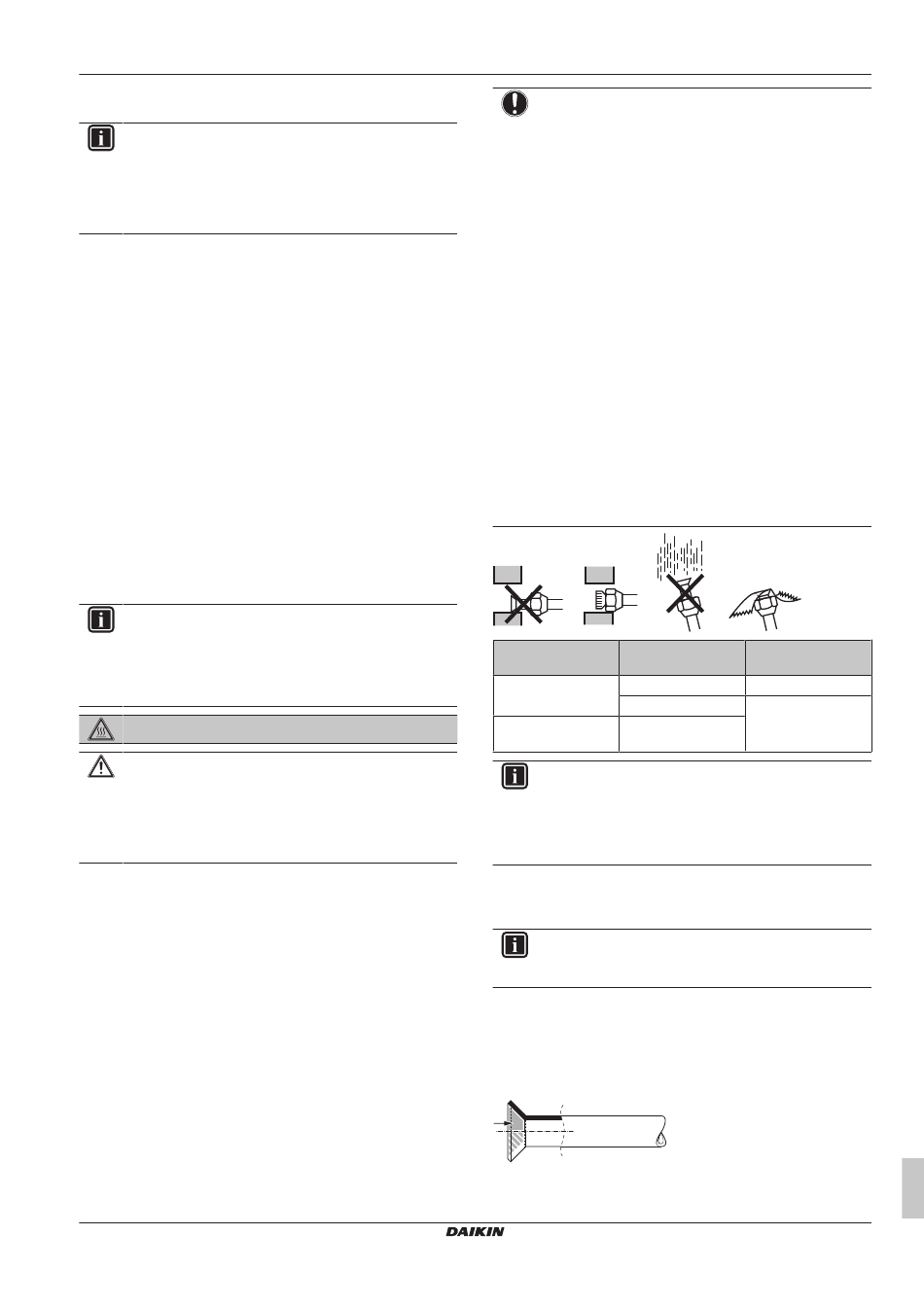

6.3 Anschließen der Kältemittelleitung
INFORMATION
▪ Zum Anschlißen
Bördelanschlüsse verwenden.
▪ Um eine Gasleitung anzuschließen, das angebrachte
Rohr benutzen (Zubehör) und mit Sechkantschrauben
und Federscheiben (Zubehör) befestigen.
6.3.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Aufdornen des Rohrendes
▪ Hartlöten
▪ Verwendung der Absperrventile
6.3.2 Sicherheitsvorkehrungen beim Anschluss
von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: VERBRENNUNGSGEFAHR
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ NIEMALS einen Trockner bei dieser Einheit installieren,
sonst kann sich deren Lebensdauer verkürzen. Das
trocknende Material kann sich ablösen und das System
beschädigen.
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
von Flüssigkeitsleitungen
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der
Kältemittel-Rohrleitungen:
▪ Darauf achten, dass in den Kältemittelkreislauf nur das
vorgesehene Kältemittel gelangt, keine anderen Stoffe
(z. B. Luft).
▪ Nur R32 oder R410A verwenden, wenn Kältemittel
hinzuzufügen ist. Den Spezifikationen der Außeneinheit
können Sie entnehmen, welche Art Kältemittel zu
benutzen ist.
▪ Verwenden Sie ausschließlich Installationswerkzeuge
(z. B. Manometer-Set), die speziell für R32 oder
R410A-Installationen ausgelegt sind und dem Druck
standhalten. Und achten Sie darauf, dass keine
fremden Substanzen (einschließlich Mineralöle oder
Feuchtigkeit) in das System gelangen.
▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden
KEINER mechanischen Beanspruchung ausgesetzt
sind.
▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die
Rohre dringen können, schützen Sie die Rohre so, wie
es in der folgenden Tabelle beschrieben wird.
▪ Beim Durchführen von Kupferrohren durch Wände
muss mit besonderer Vorsicht vorgegangen werden
(siehe Abbildung unten).
Gerät Installationszeitrau
Außengerät >1 Monat
<1 Monat
Innengerät Unabhängig vom
Zeitraum
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst,
nachdem Sie die Kältemittelleitungen überprüft haben.
Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen, das Kältemittel-Absperrventil
Auffüllen zu öffnen.
6.3.3 Richtlinien zum Anschließen von
Kältemittelleitungen
INFORMATION
Zum Anschlißen
Bördelanschlüsse verwenden.
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen
anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die
Oberfläche innen Etheröl oder Esteröl auf. Schrauben Sie die
Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das
Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2
Schlüssel in Kombination.
6 Installation
Schutzmethode
m
Rohr quetschen
Rohr quetschen oder
mit Klebeband
abdichten
nach dem
von Flüssigkeitsleitungen
Referenz für Installateure und Benutzer
