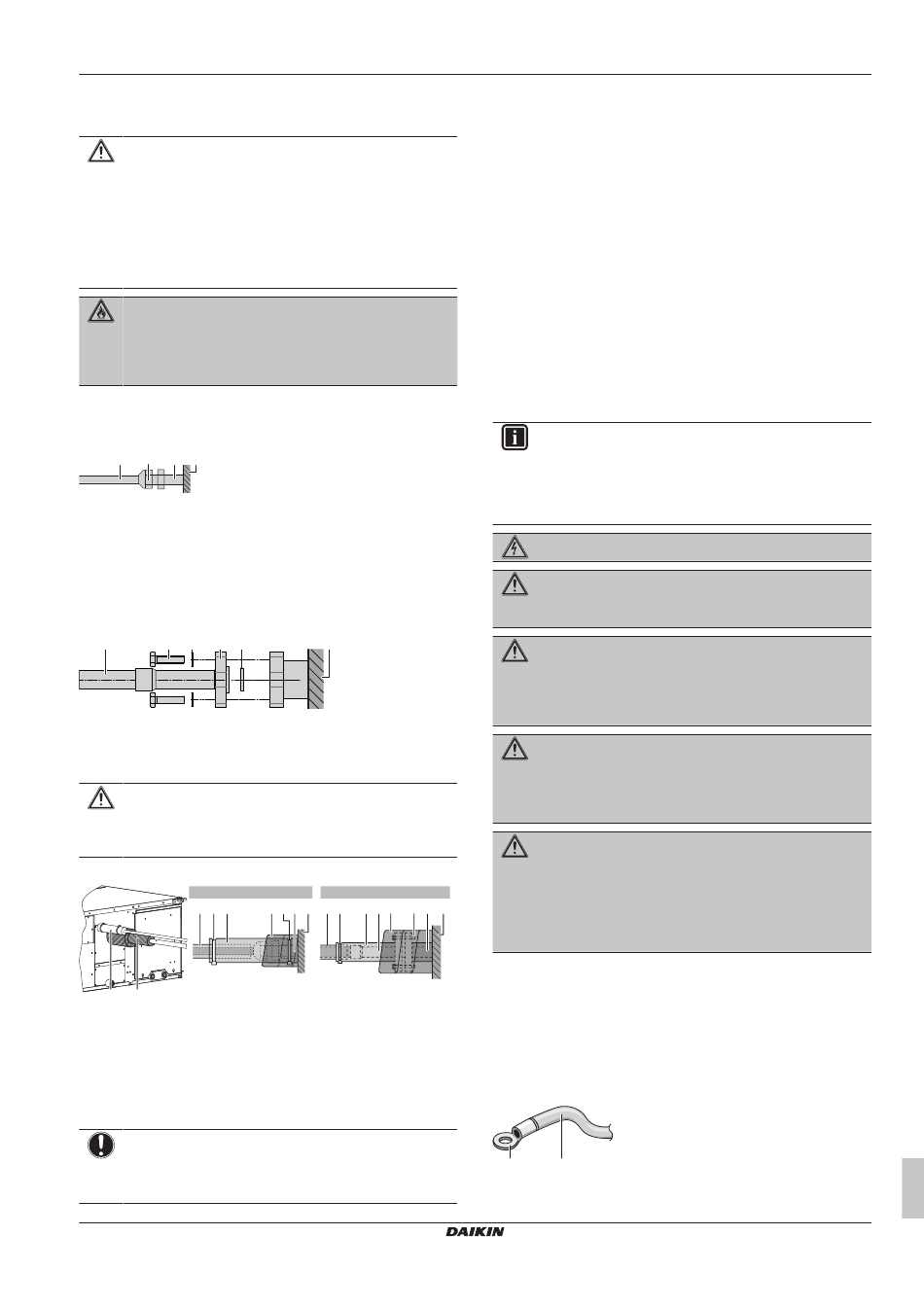

6.3.5 So schließen Sie die Kältemittelleitung an
das Innengerät an
ACHTUNG
Installieren Sie Kältemittelrohre oder Komponenten an
einer Position, wo es unwahrscheinlich ist, dass sie
Substanzen ausgesetzt
Komponenten, die Kältemittel enthalten, zu Korrosion
führen könnten. Es sei denn, diese Komponenten
bestehen aus Materialien, die von sich aus resistent sind
gegen Korrosion oder die auf geeignete Weise gegen
Korrosion geschützt sind.
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser
Einheit ist schwer entflammbar (mildly flammable). Den
Spezifikationen der Außeneinheit können Sie entnehmen,
welche Art Kältemittel zu benutzen ist.
▪ Rohrleitungslänge. Kältemittelrohre so kurz wie möglich halten.
1 Kältemittelrohrleitung mit Bördelanschlüssen an die Einheit
anschließen.
b
a c d
a Bauseitiges Rohrleitungssystem
b Überwurfmutter (an der Einheit angebracht)
c Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
d Inneneinheit
2 Um die Gasleitung anzuschließen, das beigefügte Rohr
benutzen (Zubehör). Mit
(Zubehör) und Federscheiben (Zubehör) an der Einheit
befestigen. Zwischen der Verbindung (am beigefügten Rohr)
Dichtmaterial einsetzen.
a b c d e
a Bauseitige Rohrleitungen
b Sechskantschrauben (M10×40)
d Angebrachtes Rohr
e Dichtmaterial (am angebrachten Rohr)
f Inneneinheit
ACHTUNG
Dichtmaterial NICHT ein zweites Mal verwenden (am
angebrachten Rohr). Verwenden Sie immer Dichtmaterial,
um Kältemittelgaslecks zu verhindern.
3 Kältemittelrohrleitung an der Inneneinheit wie folgt isolieren:
A
a b a
A B
A Flüssigkeitsleitung
B Gasleitung
a Isoliermaterial (bauseitig zu liefern)
b Kabelbinder (bauseitig zu liefern)
c Angebrachtes Rohr (Zubehör)
d Sechskantschraube und Federscheibe (Zubehör)
e Kältemittelleitungsrohr-Anschluss (am Gerät angebracht)
f Einheit
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
sind, die bei solchen
Sechskantschrauben (M10×40)
f
B
a b e f a b a c a d e f
6.4 Anschließen der elektrischen
Leitungen
6.4.1 Über das Anschließen der elektrischen
Leitungen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
1 Überzeugen Sie sich,
(Stromversorgungssystem) den elektrischen Spezifikationen der
Einheiten entspricht.
2 Die elektrischen Leitungen an die Außeneinheit anschließen.
3 Die elektrischen Leitungen an die Inneneinheiten anschließen.
4 Die Hauptstromversorgung anschließen.
6.4.2 Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer
Kontakttrennung von mindestens 3 mm der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
WARNUNG
Um Gefahren durch versehentliches Zurücksetzen des
Thermoschutzschalters zu vermeiden, DARF dieses Gerät
NICHT über ein externes Schaltgerät, wie zum Beispiel
eine Zeitsteuerung, mit Strom versorgt werden oder mit
einem Stromkreis verbunden sein, der regelmäßig vom
Stromversorger ein- und ausgeschaltet wird.
6.4.3 Richtlinien zum Anschließen der
elektrischen Leitungen
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel
runde, gecrimpte Klemme installiert werden. Die runden,
gecrimpten Klemmen bis zum bedeckten Teil auf den Draht
setzen und mit einem geeigneten Werkzeug fixieren.
b a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
6 Installation
dass der Netzanschluss
Fachkraft ausgewechselt
Referenz für Installateure und Benutzer
17
