Kapitel
Installation Was Sie vor der Installation des
Systems wissen und tun sollten
Inbetriebnahme Was Sie nach der Konfiguration des
Systems über dessen Inbetriebnahme
wissen und tun sollten
Konfiguration Was Sie nach der Installation des
Systems über dessen Konfiguration
wissen und tun sollten
Übergabe an den Was dem Benutzer übergeben und
Benutzer erklärt werden sollte
Entsorgung System entsorgen
Technische Daten Technische Daten des Systems
Für den Installateur
3 Über die Verpackung
Auf der Verpackung der
Spezialsymbole appliziert sein. Die Bedeutung von allgemeinen
Symbolen wird in den allgemeinen Sicherheitsvorkehrungen erklärt.
Symbol Bedeutung
Vorsicht beim Umgang mit der Einheit. In der
Inneneinheit gibt es sich drehende Teile.
3.1 Übersicht: Über die Verpackung
Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die
Verpackung mit dem Innengerät vor Ort geliefert wurde.
Bitte auf Folgendes achten:
▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem
Schadensbearbeiter der Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am
besten zum Installationsort gebracht werden kann.
3.2 Innengerät
INFORMATION
Bei den folgenden Abbildungen handelt es sich nur um
Beispiele, die der
möglicherweise NICHT vollständig entsprechen.
WARNUNG: ENTFLAMMBARES MATERIAL
Das Kältemittel R32 (falls vorhanden) innerhalb dieser
Einheit ist schwer entflammbar (mildly flammable). Den
Spezifikationen der Außeneinheit können Sie entnehmen,
welche Art Kältemittel zu benutzen ist.
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
Beschreibung
Inneneinheit können folgende
Systemanordnung bei Ihnen
Kapitel
Über das System ▪ Komponenten
▪ Informationsanforderungen
Gebläsekonvektoren
▪ Benutzerschnittstelle
Vor der Inbetriebnahme Was vor der Inbetriebnahme zu tun ist
Betrieb So betreiben Sie das System
Strom sparen und So sparen Sie Strom
optimaler Betrieb
Wartung und Service Einheiten warten und bedienen
Fehlerdiagnose und - Was zu tun ist, falls es Probleme gibt
beseitigung
Veränderung des So versetzen Sie das System
Installationsortes
Entsorgung System entsorgen
Glossar Begriffsbestimmungen
3.2.1

Einheit auspacken und handhaben

Zum Anheben der Einheit eine Schlinge aus weichem Material
verwenden, oder Sie benutzen Schutzplatten zusammen mit einem
Seil. Sonst könnte die Einheit beschädigt oder außen zerkratzt
werden.
Zum Anheben der Einheit diese an der Aufhängung halten, ohne
Druck auf andere Teile auszuüben. Dies gilt besonders für die
Kältemittelrohre, die Abflussrohre und andere Kunstharzteile.

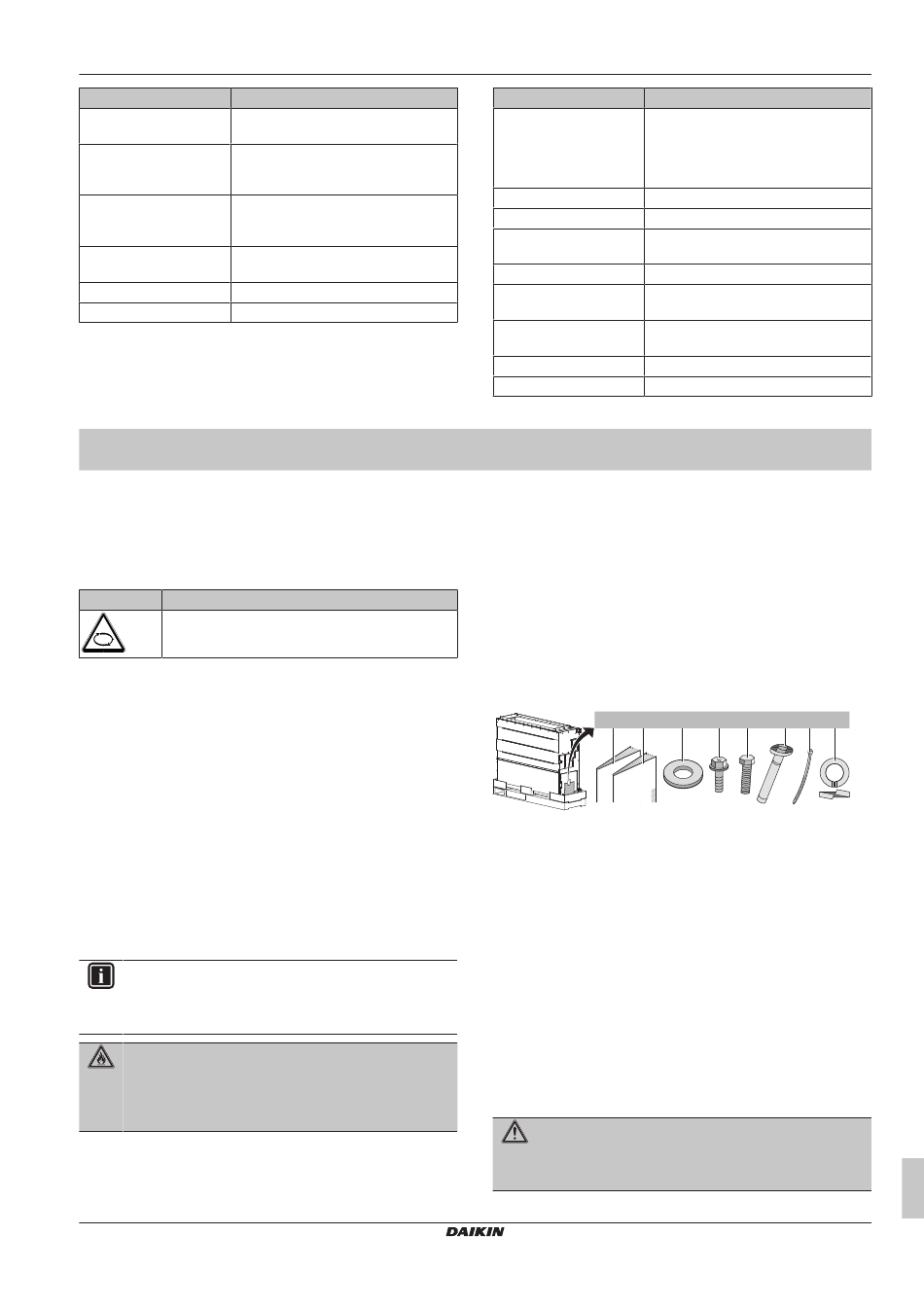

3.2.2 So entfernen Sie das Zubehör vom
Innengerät
a b
1× 1×
a Installations- und Betriebsanleitung
b Allgemeine Sicherheitshinweise
c Unterlegscheiben für Aufhängebügel
d Schrauben für Kanalflansche Stufe (M5×12)
e Sechskantschrauben (M10×40)
f Angebrachtes Rohr mit Dichtmaterial
g Kabelbinder
h Federscheibe
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Außen- und Inneneinheiten kombinieren
▪ Inneneinheit kombinieren mit Optionen
WARNUNG
Verwenden Sie in der Nähe der Einheit NIEMALS
entzündbare Sprays wie Haarspray, Sprühlack oder
Sprühfarbe. Es besteht sonst Brandgefahr.
3 Über die Verpackung
Beschreibung
c d e f g h
8× 45× 2× 1× 1× 2×
Referenz für Installateure und Benutzer
für
9
