▪ Deckenisolierung. Wenn die Bedingungen in der Decke 30°C
und eine relative Luftfeuchtigkeit von 80% überschreiten oder
wenn Frischluft in die Decke eingeleitet wird, ist eine zusätzliche
Isolierung erforderlich (Polyethylenschaum mit einer Stärke von
mindestens 10 mm).
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw.
Orten:
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in
der Luft sein können. Kunststoffteile könnten beschädigt und
unbrauchbar werden und zu Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu
installieren, da dies zu
Gesamtnutzungsdauer des Geräts führen kann:
▪ Umgebungen mit starken Spannungsschwankungen
▪ In Fahrzeugen oder auf Schiffen
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind
▪ Verwenden Sie Tragbolzen für die Installation.

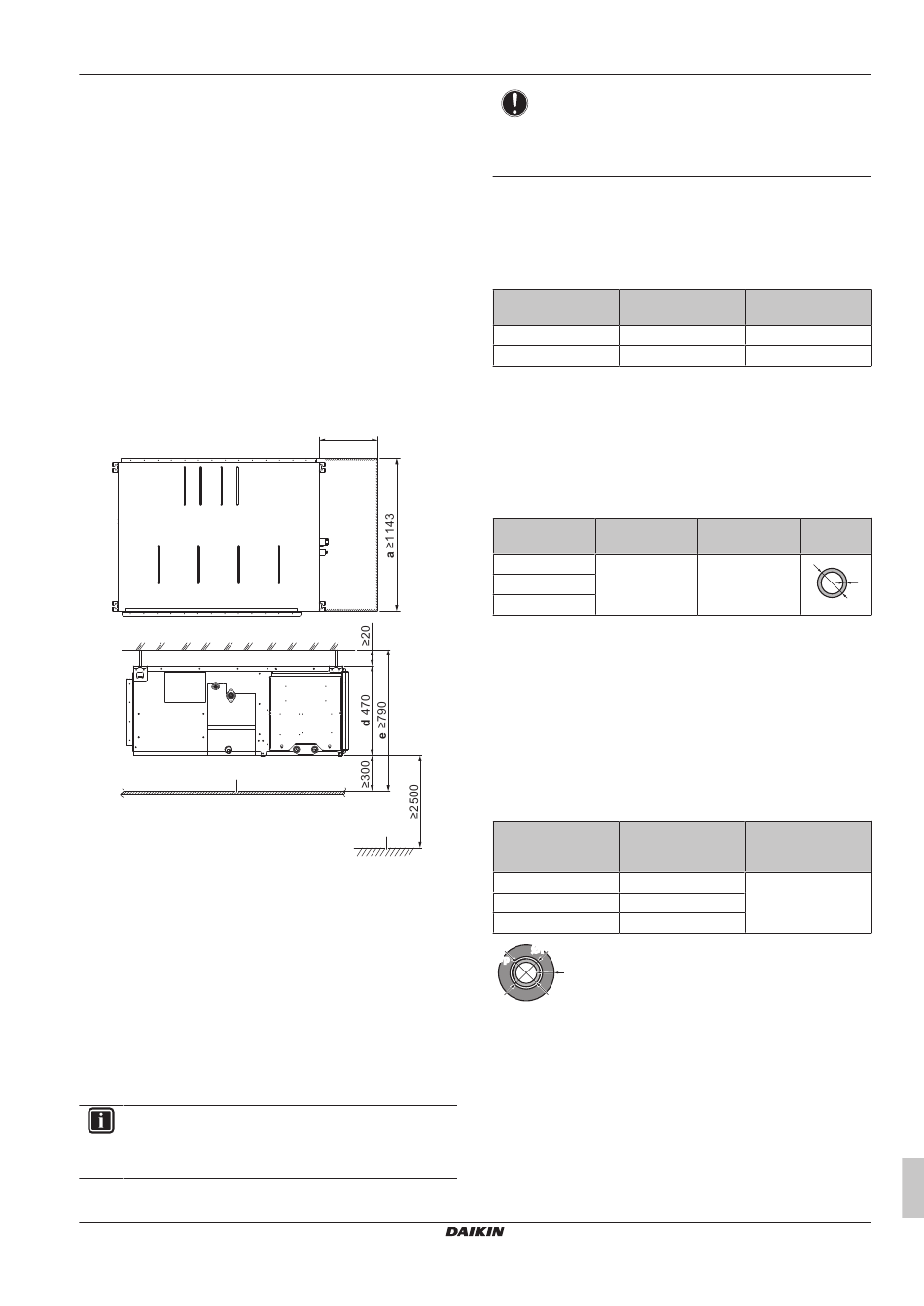

▪ Abstände. Achten Sie auf Folgendes:
A
B
b
(mm)
A Draufsicht
B Seitenansicht
a Platzbedarf für Wartungsarbeiten
b Decke
c Bodenfläche
d Mindestens erforderlicher Platz für die Installation
e Die Abmessungen so wählen, dass das Abwärtsgefälle
mindestens 1/100 beträgt.
Installation des Abflussrohrs" auf
5.3 Vorbereiten der
Kältemittelleitungen
5.3.1 Anforderungen an Kältemittel-
Rohrleitungen
INFORMATION
Lesen Sie auch
Anforderungen im
Sicherheitsvorkehrungen".
FDA200+250AXVEB
Split-System-Klimageräte
4P580572-1 – 2019.04
einer Beeinträchtigung
a ≥650
c
"6.2.3 Leitlinien zur zur
Seite 13.
die Vorsichtsmaßnahmen und
Kapitel "Allgemeine
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
der
Klasse
200
250
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Bördelanschlüsse:
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme
sser (Ø)
9,5 mm (3/8") Weichgeglüht (O) ≥0,8 mm
19,1 mm (3/4")
22,2 mm (7/8")
(a) Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf
dem Typenschild) ist möglicherweise eine größere
Rohrstärke erforderlich.
5.3.2 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr-
Außendurchmesser
(Ø )
p
9,5 mm (3/8")
19,1 mm (3/4")
22,2 mm (7/8")
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
5 Vorbereitung
L1 L1 Gasleitung
Flüssigkeitsleitung
Ø9,5 mm Ø19,1 mm
Ø9,5 mm Ø22,2 mm
Verwenden Sie
(a)
Härtegrad Stärke (t)
Innendurchmesser Isolationsdicke (t)
der Isolation (Ø )
i
10~14 mm ≥13 mm
20~24 mm
23~27 mm
Referenz für Installateure und Benutzer
ausschließlich
Ø
t
11
