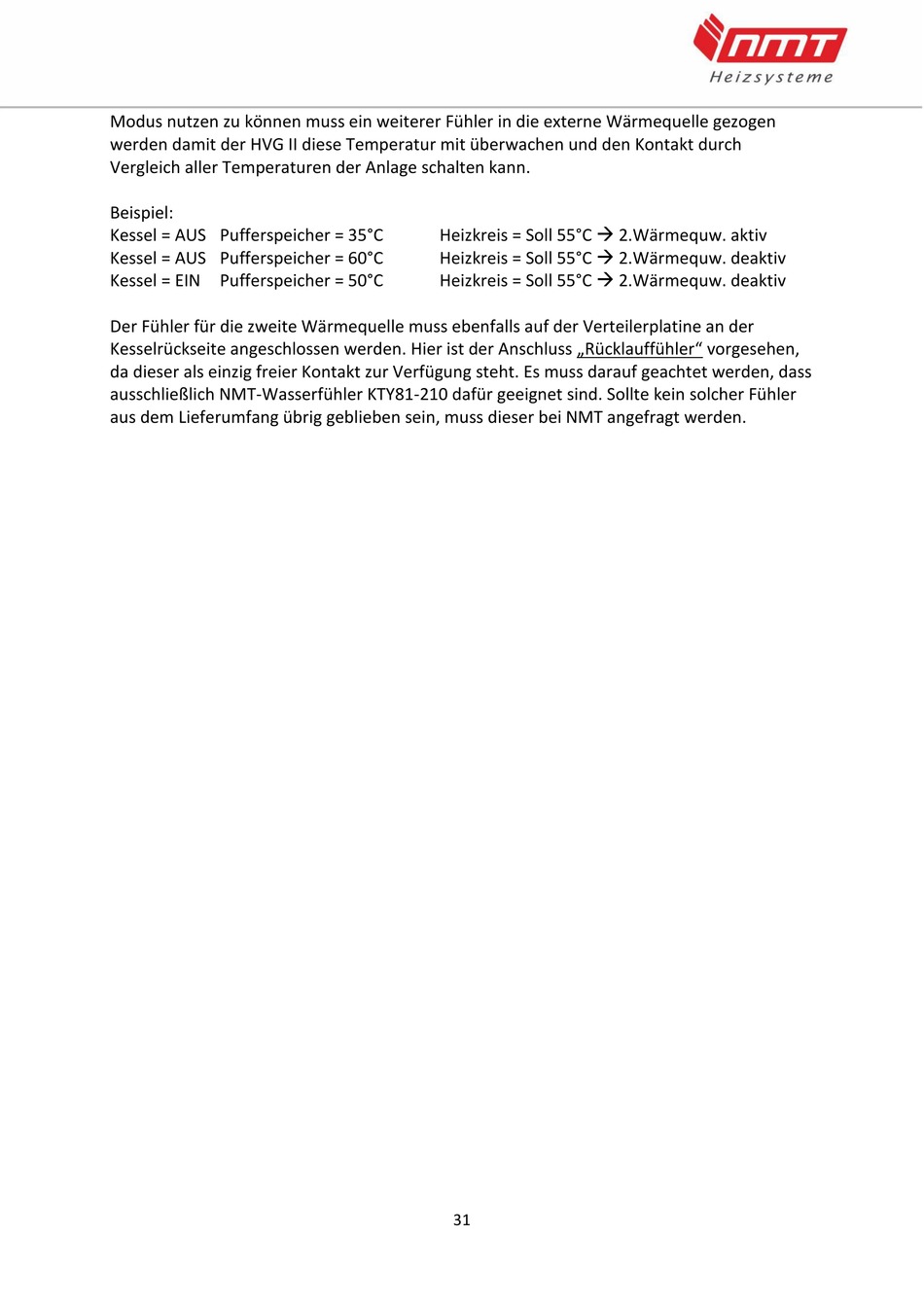

Modus nutzen zu können muss ein weiterer Fühler in die externe Wärmequelle gezogen
werden damit der HVG II diese Temperatur mit überwachen und den Kontakt durch
Vergleich aller Temperaturen der Anlage schalten kann.
Beispiel:
Kessel = AUS Pufferspeicher = 35°C
Kessel = AUS Pufferspeicher = 60°C
Kessel = EIN Pufferspeicher = 50°C
Der Fühler für die zweite Wärmequelle muss ebenfalls auf der Verteilerplatine an der
Kesselrückseite angeschlossen werden. Hier ist der Anschluss „Rücklauffühler" vorgesehen,
da dieser als einzig freier Kontakt zur Verfügung steht. Es muss darauf geachtet werden, dass
ausschließlich NMT-Wasserfühler KTY81-210 dafür geeignet sind. Sollte kein solcher Fühler
aus dem Lieferumfang übrig geblieben sein, muss dieser bei NMT angefragt werden.
Heizkreis = Soll 55°C 2.Wärmequw. aktiv
Heizkreis = Soll 55°C 2.Wärmequw. deaktiv
Heizkreis = Soll 55°C 2.Wärmequw. deaktiv
31
