Anschließend wird die Art der Schaltung, bzw. der Freigabe des Kessels ausgewählt. Dies
variiert je nach Signalgeber.
NC
Kessel arbeitet bei geschlossenem Kontakt
NO
Kessel arbeitet bei geöffnetem Kontakt
3.4.5 Ausgang
In diesem Menüpunkt kann der potentialfreie Ausgang aktiv geschalten und programmiert
werden. Der Kontakt ist ein Öffner/ Schließer und kann somit andere Wärmeerzeuger (z.B.
Ölkessel) blockieren bzw. wegschalten.
Das Schaltrelais befindet sich auf der Anschlussplatine Kesselrückseite mittig.

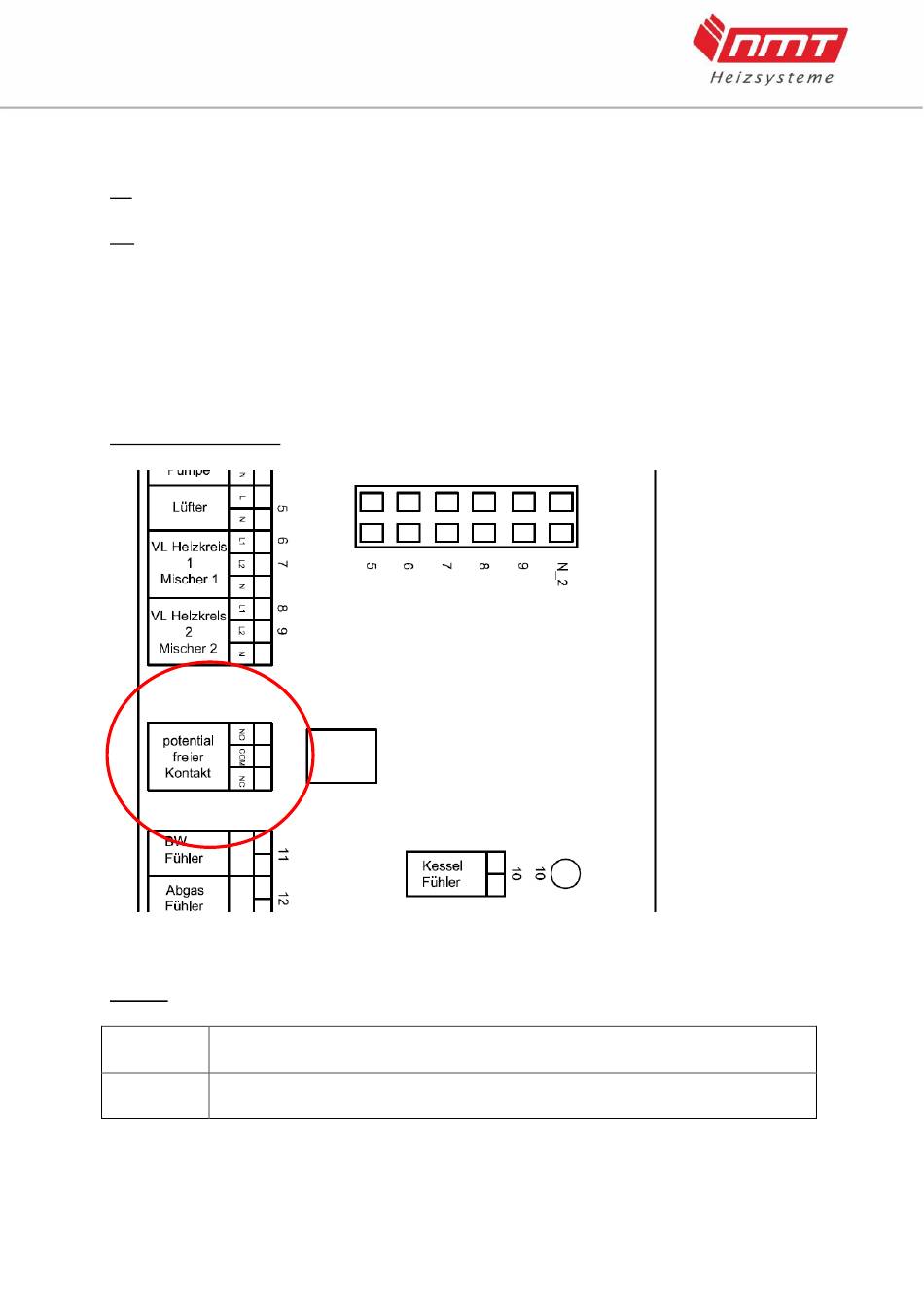

Ausschnitt der Platine:
Das Relais besitzt drei Klemmstellen. Je nach Art der zu blockierenden Schaltquelle müssen
die Kontakte unterschiedlich belegt werden.
Wichtig: Signalgeber max. 230V/ 1A
NO – COM
Kontakt Grundzustand = Durchgang
Kontakt geschalten = Sperre
NC – COM
Kontakt Grundzustand = Sperre
Kontakt geschalten = Durchgang
Im Handbetrieb lässt sich die Richtige Schaltung durch betätigen des Kontaktes schnell
kontrollieren.
29
