6 Inštalácia / Montáž
Montáž a uvedenie do prevádzky prenechajte výlučne kvalifikovaným odborníkom na elektrickú inštaláciu.
Na inštaláciu uzemňovacej súpravy budete potrebovať vidlicový kľúč so šírkou AF 10 (M6).
1. Začnite tým, že vypnete solárny invertor odpojením na výkonovej strane (striedavé napätie). Následne
odpojte jednosmerný konektor (pozri aj príslušnej kapitole v návode na inštaláciu a prevádzku
vášho solárneho invertora).
2. Odpojte FV generátor od solárneho invertora – pozitívny aj negatívny kontakt.
3. Počkajte 1 minútu (na vybitie).
4. Vezmite uzemňovaciu súpravu SOLIVIA a naskrutkujte ju pevne na solárny invertor (uťahovací
moment 6,2 Nm).

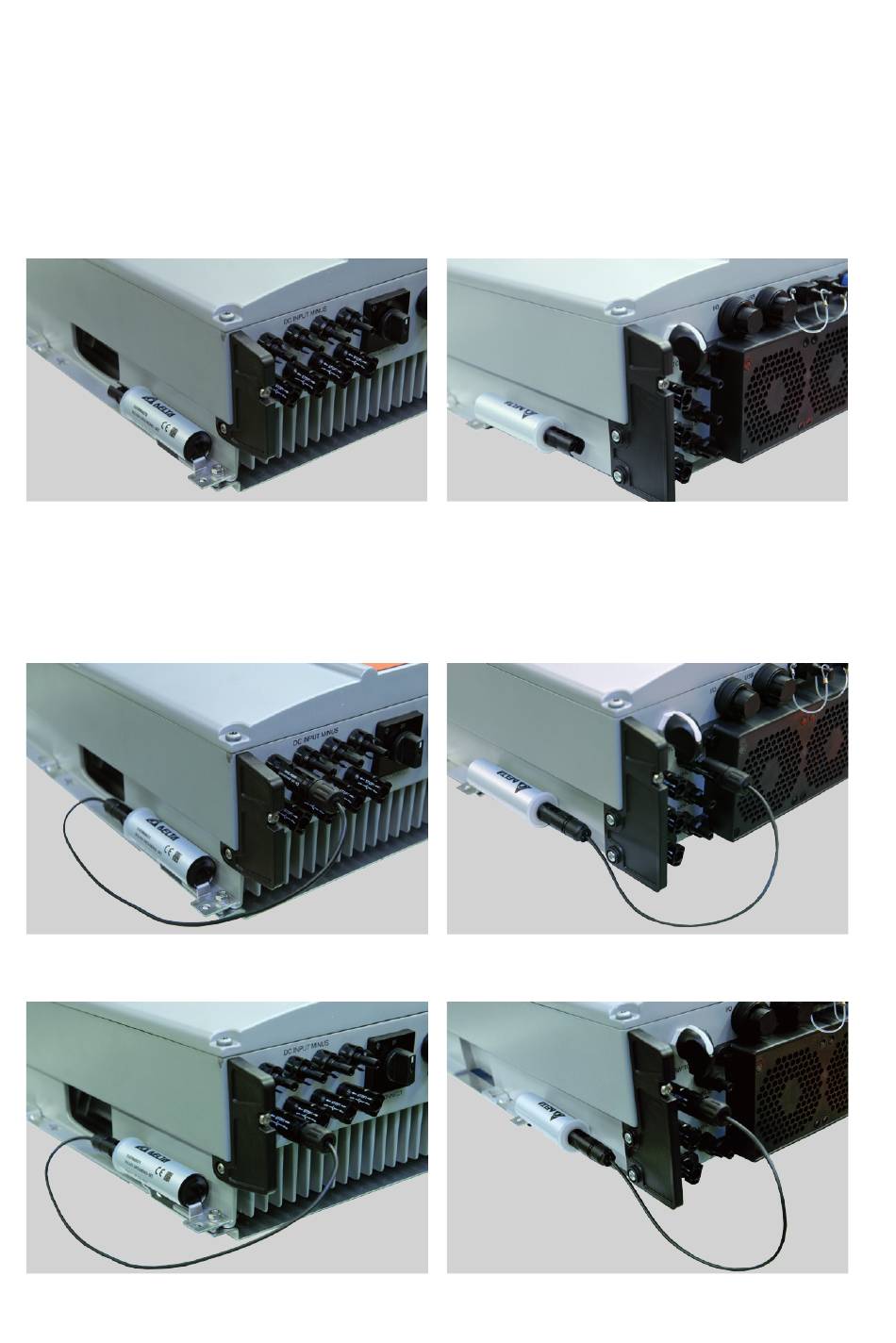

Upevnenie na solárny invertor SOLIVIA 2.5 AP G3 na
SOLIVIA 5.0 AP G3 a SOLIVIA 2.5 EU G4 TR na
SOLIVIA 5.0 EU G4 TR
5. Upozorňujeme, že uzemňovacia súprava obsahuje 2 spojovacie káble. Zvoľte príslušný uzemňovací kábel
podľa údajov výrobcu modulu PV.
6. Pripojte kábel s konektormi Tyco Solarlok k uzemňovacej súprave SOLIVIA a v súlade so špecifikáciami
výrobcu modulu PV použite kladný alebo záporný kábel Multi-Contact MC4.
Upevnenie uzemňovacej súpravy na negatívny pól
solárneho invertora SOLIVIA 2.5 AP G3 na SOLIVIA 5.0 AP
G3 a SOLIVIA 2.5 EU G4 TR na SOLIVIA 5.0 EU G4 TR
Upevnenie uzemňovacej súpravy na pozitívny pól
solárneho invertora SOLIVIA 2.5 AP G3 na SOLIVIA 5.0 AP
G3 a SOLIVIA 2.5 EU G4 TR na SOLIVIA 5.0 EU G4 TR
32
Upevnenie na solárny invertor SOLIVIA11 EU G4 TR
Upevnenie uzemňovacej súpravy na negatívny pól
solárneho invertora SOLIVIA 11 EU G4 TR
Upevnenie uzemňovacej súpravy na pozitívny pól
solárneho invertora SOLIVIA 11 EU G4 TR
