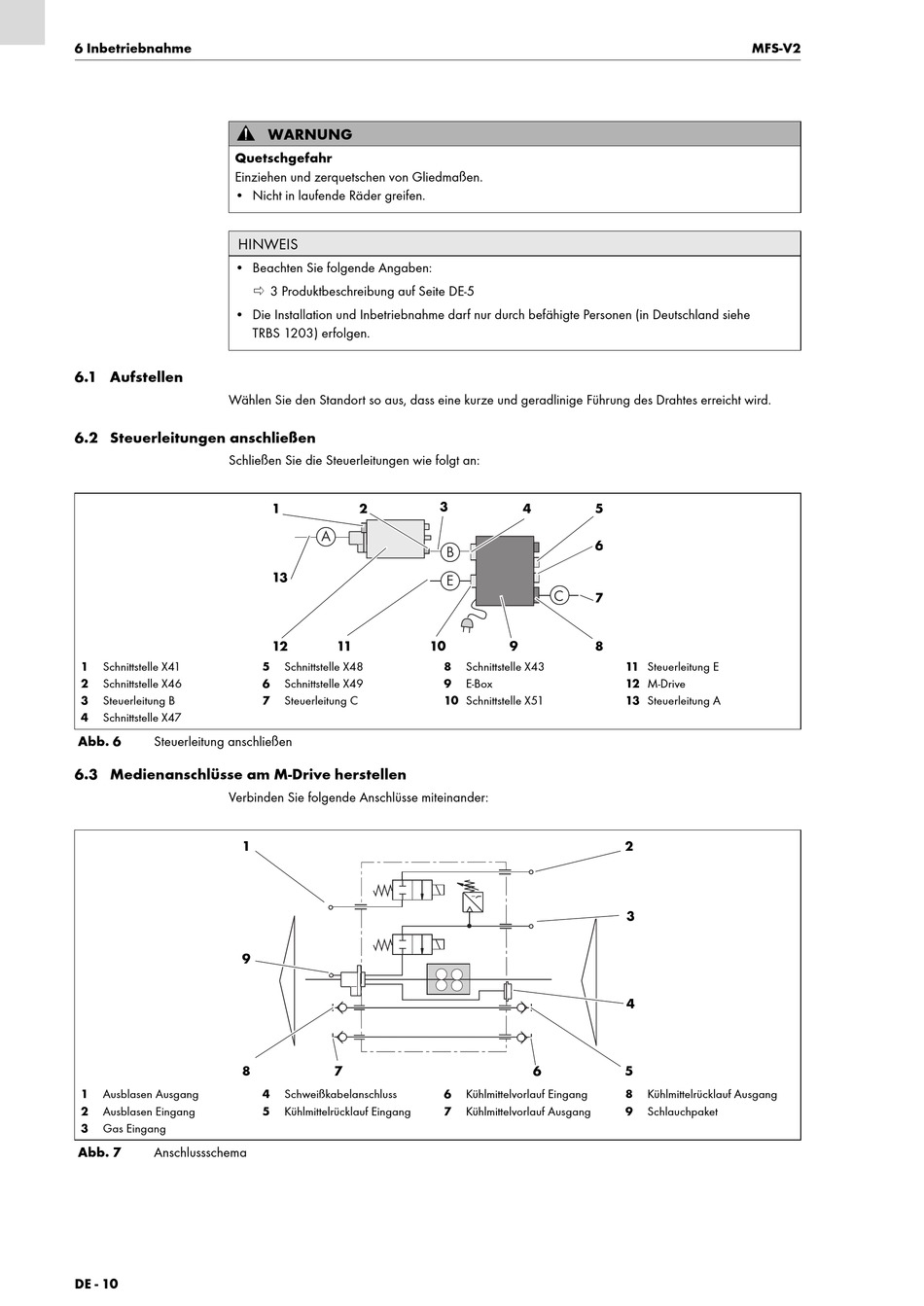

6 Inbetriebnahme
Quetschgefahr
Einziehen und zerquetschen von Gliedmaßen.
• Nicht in laufende Räder greifen.
HINWEIS
• Beachten Sie folgende Angaben:
• Die Installation und Inbetriebnahme darf nur durch befähigte Personen (in Deutschland siehe
6.1 Aufstellen
Wählen Sie den Standort so aus, dass eine kurze und geradlinige Führung des Drahtes erreicht wird.
6.2 Steuerleitungen anschließen
Schließen Sie die Steuerleitungen wie folgt an:
1
Schnittstelle X41
2
Schnittstelle X46
3
Steuerleitung B
4
Schnittstelle X47
Abb. 6
Steuerleitung anschließen
6.3 Medienanschlüsse am M-Drive herstellen
Verbinden Sie folgende Anschlüsse miteinander:
1
9
8
1
Ausblasen Ausgang
2
Ausblasen Eingang
3
Gas Eingang
Abb. 7
Anschlussschema
DE - 10
WARNUNG
3 Produktbeschreibung auf Seite DE-5
TRBS 1203) erfolgen.
1
2
A
13
12
11
5
Schnittstelle X48
6
Schnittstelle X49
7
Steuerleitung C
7
4
Schweißkabelanschluss
5
Kühlmittelrücklauf Eingang
3
4
5
6
B
E
C
7
10
9
8
8
Schnittstelle X43
9
E-Box
10 Schnittstelle X51
6
6
Kühlmittelvorlauf Eingang
7
Kühlmittelvorlauf Ausgang
MFS-V2
11 Steuerleitung E
12 M-Drive
13 Steuerleitung A
2
3
4
5
8
Kühlmittelrücklauf Ausgang
9
Schlauchpaket
