Sgancio per montante LeanSteer
20783-00001
Attrezzi necessari
chiave a brugola esagonale
da 5 mm
Istruzioni di installazione per tutti i modelli Segway i2 e x2

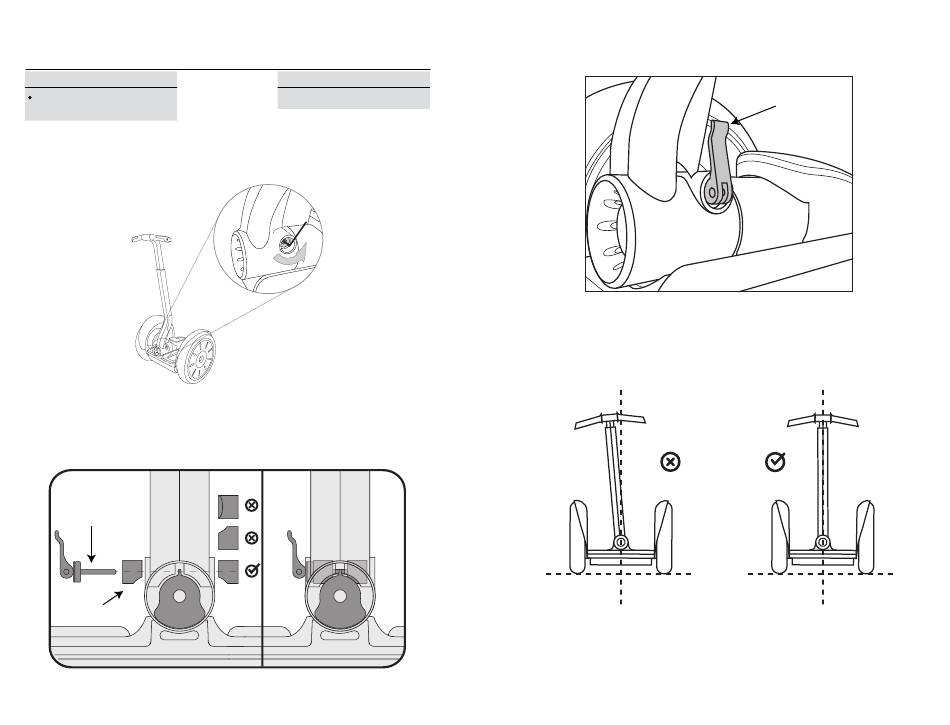

1. Rimuovere il bullone del montante LeanSteer servendosi di una chiave a brugola
esagonale da 5 mm. Conservare il bullone in un luogo sicuro per eventuale uso
futuro. Vedere la Figura 1.
Figura 1. Allentare la vite di fermo del montante LeanSteer
2. Verifi care che i morsetti a cuneo siano installati correttamente con il lato curvo
rivolto in basso sui lati della base del montante LeanSteer. Ogni morsetto a cuneo
deve essere installato correttamente nel mozzo dello snodo. Vedere la Figura 2 e
consultare la sezione Avvertenza all'inizio di questo documento.
Sgancio per
montante
Morsetto a cuneo
Figura 2. Verifi care che il morsetto a cuneo sia installato con
il lato curvo rivolto verso il basso
Inclusi nel kit
(1) sgancio per montante
16
3. Serrare a mano lo sgancio per montante attraverso la rondella e nei morsetti a
cuneo. Verifi care che l'impugnatura sia in posizione chiusa durante il serraggio.
Vedere la Figura 3.
Figura 3. Serrare saldamente lo sgancio
per montante con l'impugnatura in posizione chiusa
4. Prima di serrare le viti, verifi care che il manubrio sia diritto e centrato e, qualora
non lo sia, regolare il montante LeanSteer in modo da raddrizzarlo. Vedere la
Figura 4.
Figura 4. Centrare il montante LeanSteer
5. Serrare saldamente lo sgancio per montante con l'impugnatura in posizione
chiusa. Vedere la Figura 5.
Impugnatura
dello sgancio
per montante in
posizione chiusa
