Dispositif de dégagement sans outil
du cadre LeanSteer
20783-00001
Outils nécessaires
Clé hexagonale de 5 mm
Instructions de montage pour tous les modèles Segway i2 et x2
1. Desserrez le boulon du cadre LeanSteer à l'aide d'une clé hexagonale de 5 mm.
Conservez ce boulon dans un endroit sûr afi n de pouvoir l'utiliser à l'avenir. Référez-
vous à la fi gure 1.

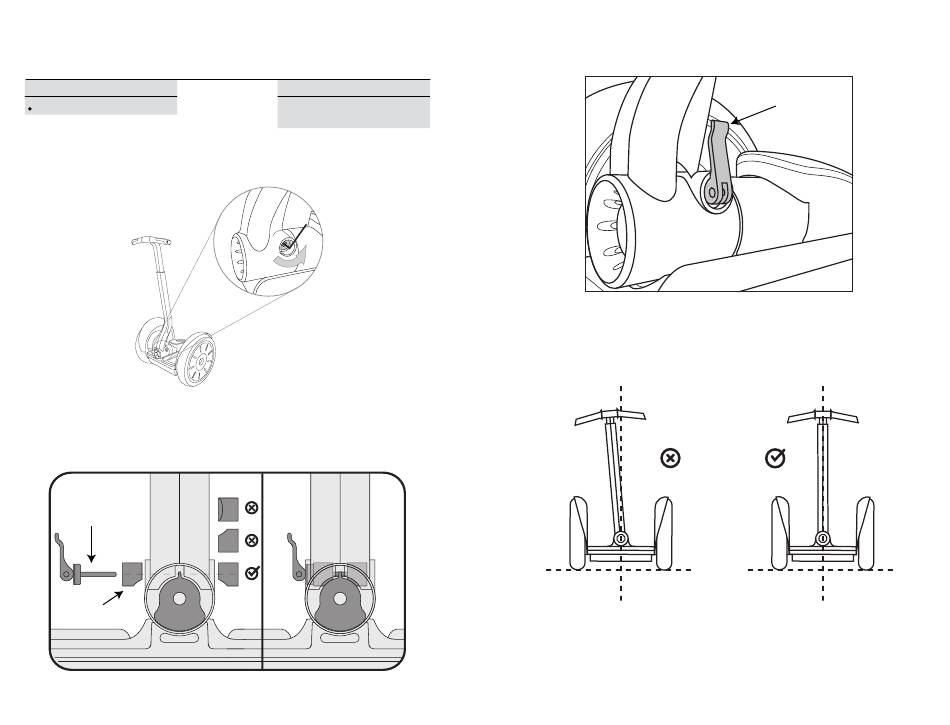

Figure 1. Desserrage de la vis maintenant le cadre LeanSteer en place
2. Vérifi ez que les brides de serrage sont installées correctement, côté recourbé orienté
vers le bas, de chaque côté de la base du cadre LeanSteer. Chaque bride de serrage doit
être installée correctement pour s'ajuster au moyeu du pivot. Référez-vous à la fi gure 2 et
lisez la section Avertissement se trouvant au début de ce document.
Dispositif de
dégagement
sans outil
Bride de serrage
Figure 2. Vérifiez que la bride de serrage est installée correctement,
côté recourbé orienté vers le base.
Sont inclus dans le kit
(1)Dispositif de dégagement
sans outil
10
3. Vissez sans serrer le dispositif de dégagement sans outil à travers la rondelle
incluse et dans les brides de serrage. Au moment de visser, vérifi ez que la poignée
est en position fermée. Référez-vous à la fi gure 3.
Figure 3. Serrage du dispositif de
dégagement sans outil avec la poignée en position fermée
4. Avant de serrer le dispositif de dégagement sans outil, vérifi ez visuellement
que le guidon est droit et centré. S'il ne l'est pas, ajustez le cadre LeanSteer et
centrez-le. Référez-vous à la fi gure 4.
Figure 4. Centrage du cadre LeanSteer
5. Serrez bien le dispositif de dégagement sans outil avec la poignée en position
fermée. Référez-vous à la fi gure 5.
Poignée du
dispositif de
dégagement sans
outil en position
fermée
