LeanSteer フレーム ツールレスリ リー
20783-00001
必要なツール
5mm 六角レンチ
セグウェイ i2 および x2 全モデルの取り付け手順
1. 5mm 六角レンチを使って、LeanSteer フレームのボルトを外します。 この
ボルトは将来必要になる場合があるため、 安全な場所に保管してください。
図 1 を参照してください。

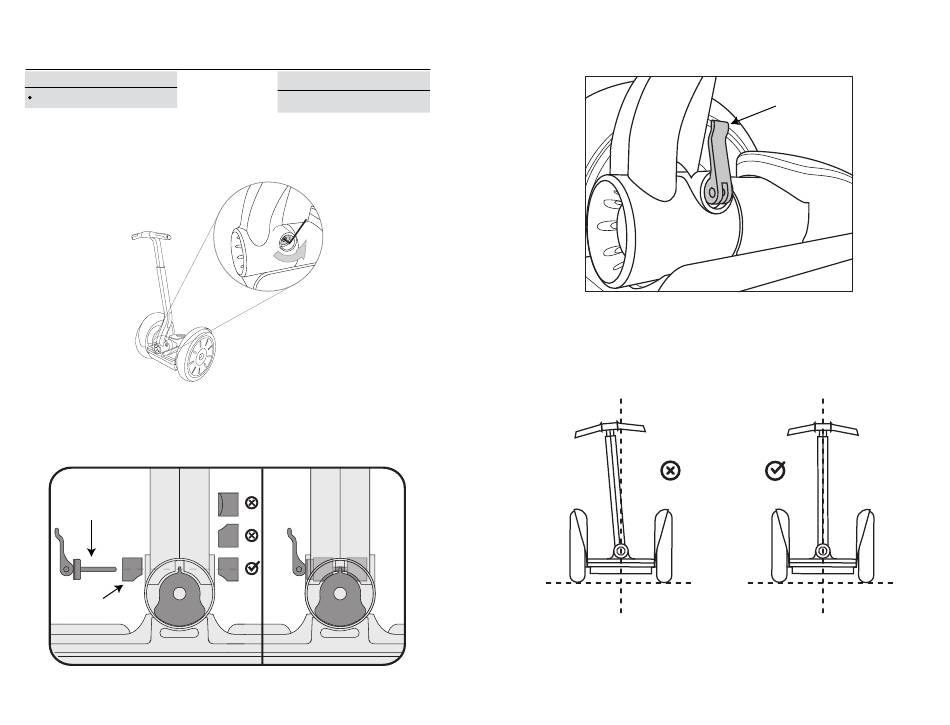

図 1. LeanSteer フレームを固定しているファスナーを緩める
2. Ｖ型クランプの曲がっている方を下に向けて LeanSteer フレーム ベース
の両側にウェッジクランプが正しく取り付けます。 各ウェッジクランプがピ
ボッ トハブに正しくはまっている必要があります。 図 2、および、本書のは
じめの警告セクションを参照してください。
ツールレス
リ リース
ウ ェ ッジクランプ
図 2. 曲がっている方が下になった状態でウェッジクラン
プが取り付けれらていることを確認す
ス
キッ トの内容
(1) ツールレスリリース
る
34
3. ツールレスリリースを、付属のワッシャを通してウェッジクランプへとゆる
く通します。 通すときに、ハンドルが閉じた位置になっていることを確認し
てください。 図 3 を参照してください。
図3. ツールレスリリースを閉じた位置のハンドルに締め付ける
4. ファスナーをさらに締める前に、ツールレスリリースが真っ直ぐで中心に
きていることを目で確かめます。 ハンドルバーが真っ直ぐ中心でない場合
は、LeanSteer フレームを調節して、真っ直ぐで中心になるようにします。
図 4 を参照してください。
図 4. LeanSteer フレームの中心
5. ツールレスリリースハンドルが閉じた位置になっている状態で、ツール
レスリリースをしっかり締めます。 図 5 を参照してください。
閉じた位置のツ
ールレスリ リース
ハンドル
