倾斜操纵架免工具释放杆
20783-00001
所需的工具
5mm六角扳手
所有 Segway i2 和 x2 型号的安装说明
1. 用 5mm 六角扳手卸下倾斜操纵架螺栓。 请务必妥善保管此螺栓，因为
以后还要使用。 请参见图 1。

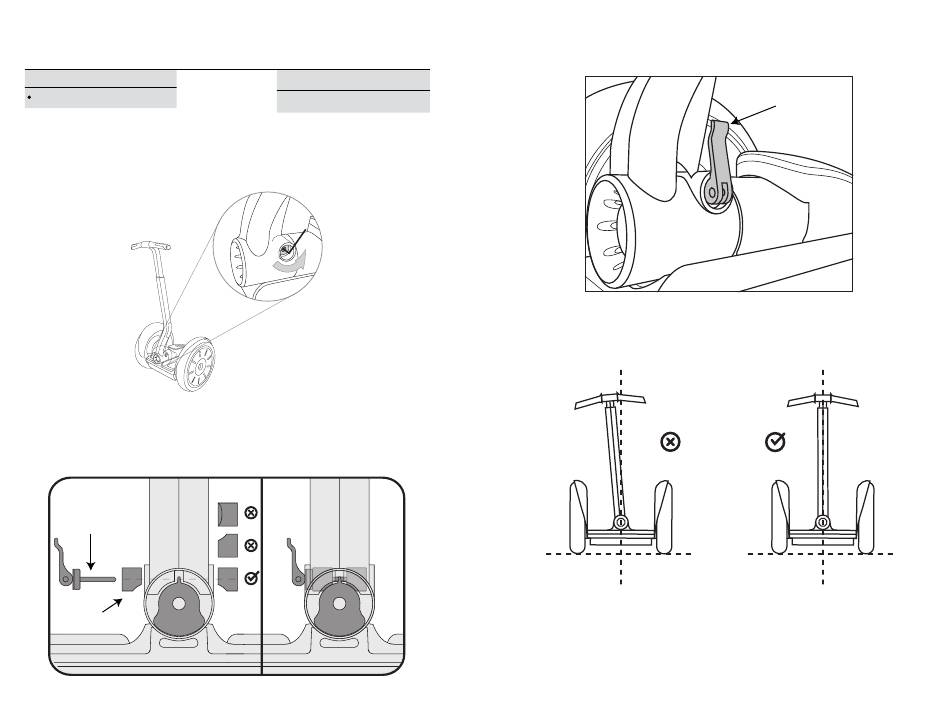

图 1. 松开固定倾斜操纵架的紧固件
2. 确保正确安装楔形夹紧件， 使其曲面向下装到倾斜操纵架底部两边， 每
边一个。每个楔形夹紧件都应正确安装， 与枢轴轴毂配合适当。请参见
图 2 和本文档开头的《警告》部分。
免工具释放杆
楔形夹紧件
图 2. 确保楔形夹紧件曲面向下安装
套件随附内容
1 个免工具释放杆
40
3. 将免工具释放杆穿过提供的垫圈， 松松地拧入楔形夹紧件。在拧入时确
保手柄处于闭合位置。请参见图 3。
图 3. 紧固免工具释放杆， 使手柄处于闭合位置
4. 在拧紧免工具释放杆之前， 目视检查手把， 确保其端正居中。如果不端正
居中， 请调节倾斜操纵架， 将其调正居中。请参见图 4。
图 4. 将倾斜操纵架居中
5. 安全地拧紧免工具释放杆， 使其手柄处于闭合位置。请参见图 5。
闭合位置的免工
具释放杆
