Desacoplamiento sin herramientas de
la barra de dirección LeanSteer
20783-00001
Herramientas necesarias
Llave hexagonal de 5 mm
Instrucciones de instalación para todos los modelos Segway i2 y x2
1. Quite el perno de la barra de dirección LeanSteer con una llave hexagonal de 5
mm. Guarde este perno en un lugar seguro ya que podría necesitarlo en el futuro.
Consulte la fi gura 1.

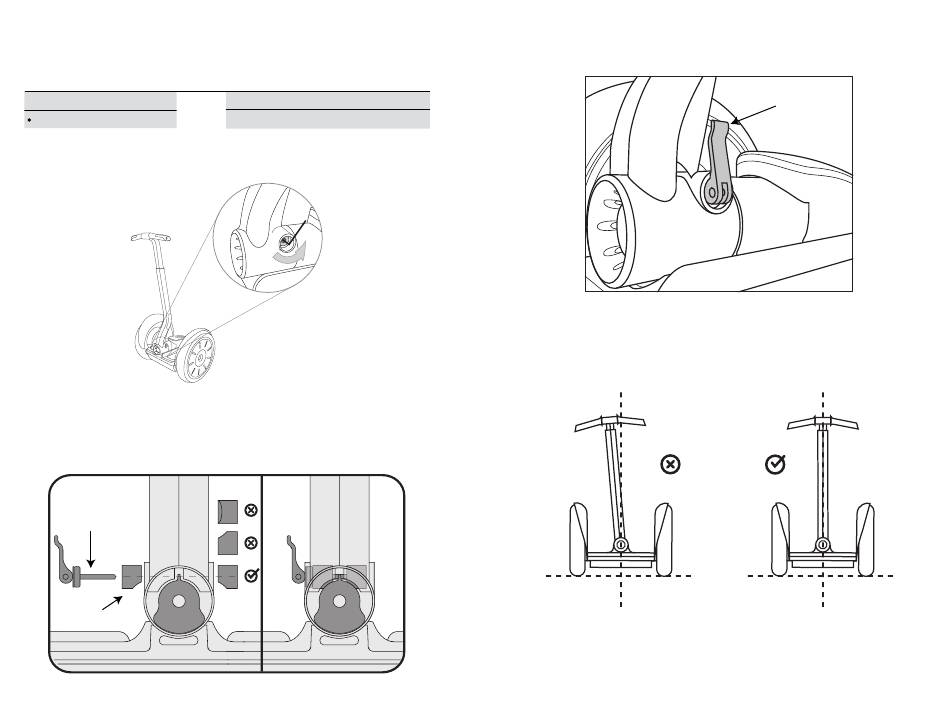

Figura 1. Cómo afl ojar el fi jador que sujeta la barra de dirección LeanSteer
2. Asegúrese de que las abrazaderas de cuña estén instaladas correctamente,
con el lado curvo apuntando hacia abajo, a ambos lados de la base de la barra de
dirección LeanSteer. Cada abrazadera de cuña debe instalarse de modo que calce
correctamente en el cubo basculante. Consulte la fi gura 2 y repase la sección de
advertencia al inicio de este documento.
Desacoplamiento
sin herramientas
Abrazadera de cuña
Figura 2. Asegúrese de que la abrazadera de cuña esté instalada
con su lado curvo hacia abajo
En el kit se incluye
(1) Desacoplamiento sin herramientas
28
3. Rosque ligeramente el desacoplamiento sin herramientas a través de la arandela
incluida y en las abrazaderas de cuña. Asegúrese de que la manija esté en la posición
cerrada al roscar el desacoplamiento sin herramientas. Consulte la fi gura 3.
Figura 3. Apriete el desacoplamiento sin herramientas
con la manija en la posición cerrada
4. Antes de apretar el desacoplamiento sin herramientas, compruebe visualmente
que el manillar esté recto y centrado. Si no lo está, ajuste la barra de dirección
LeanSteer de manera que quede recto y centrado. Consulte la fi gura 4.
Figura 4. Cómo centrar la barra de dirección LeanSteer
5. Apriete fi rmemente el desacoplamiento sin herramientas con la manija en la
posición cerrada. Consulte la fi gura 5.
La manija de
desacoplamiento
sin herramientas
en la posición
abierta
