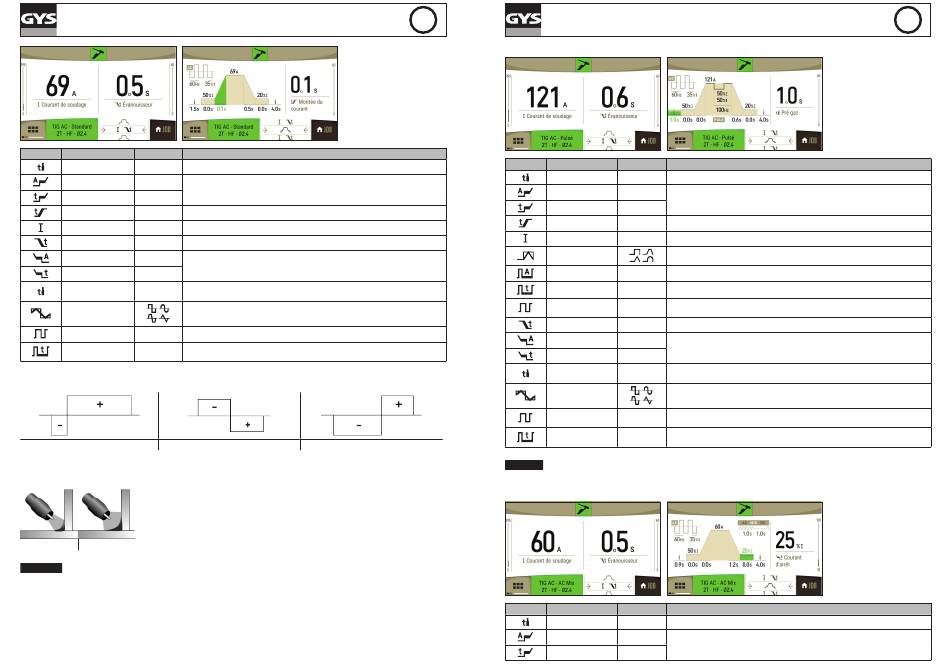

TITANIUM 400 AC/DC
Paramètres Désignation Réglages
Pré Gaz 0 - 60 sec.
Courant de démarrage 10 - 200 %
Temps de démarrage 0 - 10 sec.
Montée de courant 0 - 60 sec.
Courant de soudage 3 - 400 A
Évanouisseur 0 - 60 sec.
Courant d'arrêt 10 - 200%
Temps d'arrêt 0 - 10 sec.
Post Gaz 0 - 60 sec.
Forme d'onde AC
Fréquence de soudage 20 - 300 Hz
Pourcentage de
20 - 60 %
décapage
La Balance (%T_AC) :
Durant l'onde positive, l'oxydation est brisée. Durant l'onde négative, l'électrode se refroidit et les pièces se soudent, il y a pénétration. En modifiant
le ratio entre les deux alternances via le réglage de la balance, soit le décapage est favorisé soit la pénétration (le réglage par défaut est de 30%).
20 % : Pénétration max.
La fréquence (Hz AC) :
La fréquence permet d'ajuster la concentration de l'arc. Plus l'arc est voulu concentré, plus la fréquence doit être élevée. Plus la fréquence diminue,
plus l'arc est large.
Haute Basse
TIG AC - Pulsé
Ce mode de soudage à courant pulsé enchaine des impulsions de courant fort (I, impulsion de soudage) puis des impulsions de courant faible (I_Froid,
impulsion de refroidissement de la pièce). Ce mode pulsé permet d'assembler les pièces tout en limitant l'élévation en température.
Exemple :
Le courant de soudage I est réglé à 100A et % (I_Froid) = 50%, soit un courant Froid = 50% x 100A = 50A.
F(Hz) est réglé à 2Hz, la période du signal sera de 1/2Hz = 500ms -> toutes les 250ms, une impulsion à 100A puis une autre à 50A se succèderont.
14
Description & conseils
Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
Rampe de montée de courant.
Courant de soudage.
Rampe de descente en courant.
Ce courant de palier à l'arrêt est une phase après la rampe de descente en courant.
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de proté-
ger la pièce ainsi que l'électrode contre les oxydations.
Forme d'onde en AC.
Fréquence des inversions de polarité soudage - décapage
Pourcentage de la période de soudage dédié au décapage (par défaut 30-35%)
50% 60% : Décapage max.
FR
Paramètres Désignation
Pré Gaz
Courant de démarrage
Temps de démarrage
Montée de courant
Courant de soudage
Forme d'onde
Courant froid
Temps froid
Fréquence
de pulsation
Évanouisseur
Courant d'arrêt
Temps d'arrêt
Post Gaz
Forme d'onde AC
Fréquence de
soudage
Pourcentage de
décapage
TIG AC - MIX
Ce mode de soudage en courant alternatif est utilisé pour souder l'aluminium et ses alliages de forte épaisseur. Il mixe des séquences de DC durant le
soudage AC ce qui augmente l'énergie apportée à la pièce. Le but final est d'accélérer l'avance de travail et donc la productivité sur des assemblages
aluminium. Ce mode produit moins de décapage donc il est nécessaire de travailler sur des tôles propres.
Paramètres Désignation
Pré Gaz
Courant de démarrage
Temps de démarrage
TITANIUM 400 AC/DC
Réglages Description & conseils
0 - 60 sec. Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
10 - 200%
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
0 - 10 sec.
0 - 60 sec. Rampe de montée de courant.
3 - 400A Courant de soudage.
Forme d'onde de la partie pulsée.
20 - 80% Deuxième courant de soudage dit «froid»
20 - 80% Balance du temps du courant chaud (I) de la pulsation
0.1 - 2500 Hz Fréquence de pulsation
0 - 60 sec. Rampe de descente en courant.
10 - 200%
Ce courant de palier à l'arrêt est une phase après la rampe de descente en courant.
0 - 10 sec.
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de proté-
0 - 60 sec.
ger la pièce ainsi que l'électrode contre les oxydations.
Forme d'onde en AC.
20 - 300 Hz Fréquence des inversions de polarité soudage - décapage
20 - 60% Pourcentage de la période de soudage dédié au décapage (par défaut 30-35%)
Réglages Description & conseils
0 - 60 sec. Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
10 - 200 %
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
0 - 10 sec.
