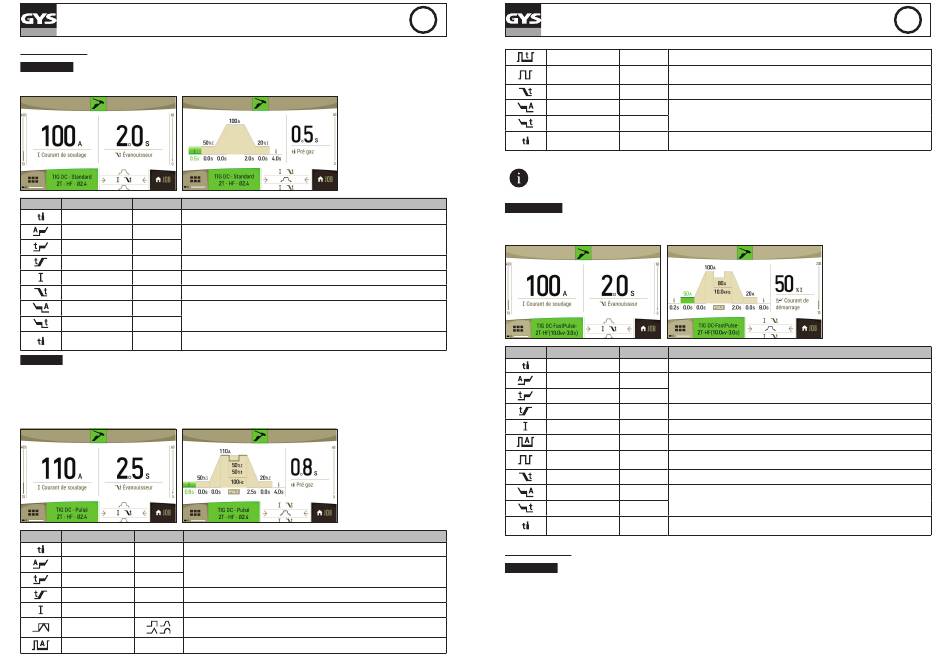

TITANIUM 400 AC/DC
LE SOUDAGE TIG DC
TIG DC - Standard
Le procédé de soudage TIG DC Standard permet le soudage de grande qualité sur la majorité des matériaux ferreux tels que l'acier, l'acier inoxydable,
mais aussi le cuivre et ses alliages, le titane... Les nombreuses possibilités de gestion du courant et gaz vous permettent la maitrise parfaite de votre
opération de soudage, de l'amorçage jusqu'au refroidissement final de votre cordon de soudure.
Paramètres Désignation Réglages
Pré Gaz 0 - 60 sec.
Courant de démarrage 10 - 200 %
Temps de démarrage 0 - 10 sec.
Montée de courant 0 - 60 sec.
Courant de soudage 3 - 400 A
Évanouisseur 0 - 60 sec.
Courant d'arrêt 10 - 200%
Temps d'arrêt 0 - 10 sec.
Post Gaz 0 - 60 sec.
TIG DC - Pulsé
Ce mode de soudage à courant pulsé enchaine des impulsions de courant fort (I, impulsion de soudage) puis des impulsions de courant faible (I_Froid,
impulsion de refroidissement de la pièce). Ce mode pulsé permet d'assembler les pièces tout en limitant l'élévation en température.
Exemple :
Le courant de soudage I est réglé à 100A et % (I_Froid) = 50%, soit un courant Froid = 50% x 100A = 50A.
F(Hz) est réglé à 10Hz, la période du signal sera de 1/10Hz = 100ms -> toutes les 100ms, une impulsion à 100A puis une autre à 50A se succède-
ront.
Paramètres Désignation Réglages
Pré Gaz 0 - 60 sec.
Courant de démarrage 10 - 200 %
Temps de démarrage 0 - 10 sec.
Montée de courant 0 - 60 sec.
Courant de soudage 3 - 400 A
Forme d'onde
Courant froid 20 - 80%
12
Description & conseils
Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
Rampe de montée de courant.
Courant de soudage.
Rampe de descente en courant.
Ce courant de palier à l'arrêt est une phase après la rampe de descente en courant.
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de proté-
ger la pièce ainsi que l'électrode contre les oxydations.
Description & conseils
Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
Rampe de montée de courant.
Courant de soudage.
Forme d'onde de la partie pulsée.
Deuxième courant de soudage dit «froid»
FR
Temps froid
Fréquence
de pulsation
Évanouisseur
Courant d'arrêt
Temps d'arrêt
Post Gaz
CONSEILS DE RÉGLAGE : Le choix de la fréquence
• Si soudage avec apport de métal en manuel, alors F(Hz) synchronisé sur le geste d'apport,
• Si faible épaisseur sans apport (< 0.8 mm), F(Hz) > 10Hz
• Soudage en position, alors F(Hz) < 100Hz
TIG DC – Fast Pulse
Ce mode de soudage à courant pulsé très haute fréquence enchaine des impulsions de courant fort (I, impulsion de soudage) puis des impulsions
de courant faible (I_Froid, impulsion de refroidissement de la pièce). Le mode Fast Pulse permet de conserver les propriétés de constriction de l'arc
du mode Pulsé à hautes fréquences mais tout en étant sur des fréquences sonores moins désagréables voire inaudibles pour le soudeur.
Paramètres Désignation
Pré Gaz
Courant de démarrage
Temps de démarrage
Montée de courant
Courant de soudage
Courant froid
Fréquence
de pulsation
Évanouisseur
Courant d'arrêt
Temps d'arrêt
Post Gaz
LE SOUDAGE TIG AC
TIG AC - Standard
Ce mode de soudage TIG AC - Standard est dédié au soudage de l'aluminium et ses alliages (Al, AlSi, AlMg, AlMn...). Le courant alternatif permet le
décapage de l'aluminium indispensable au soudage.
TITANIUM 400 AC/DC
20 - 80% Balance du temps du courant chaud (I) de la pulsation
0.1 - 2500 Hz Fréquence de pulsation
0 - 60 sec. Rampe de descente en courant.
10 - 200 %
Ce courant de palier à l'arrêt est une phase après la rampe de descente en courant.
0 - 10 sec.
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de proté-
0 - 60 sec.
ger la pièce ainsi que l'électrode contre les oxydations.
Réglages Description & conseils
0 - 60 sec. Temps de purge de la torche et de création de la protection gazeuse avant amorçage.
10 - 200 %
Ce courant de palier au démarrage est une phase avant la rampe de montée en courant.
0 - 10 sec.
0 - 60 sec. Rampe de montée de courant.
3 - 400 A Courant de soudage.
80% - 100 % Deuxième courant de soudage dit «froid»
10 - 20 kHz Fréquence de pulsation
0 - 60 sec. Rampe de descente en courant.
10 - 200 %
Ce courant de palier à l'arrêt est une phase après la rampe de descente en courant.
0 - 10 sec.
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de proté-
0 - 60 sec.
ger la pièce ainsi que l'électrode contre les oxydations.
FR
