TITANIUM 400 AC/DC

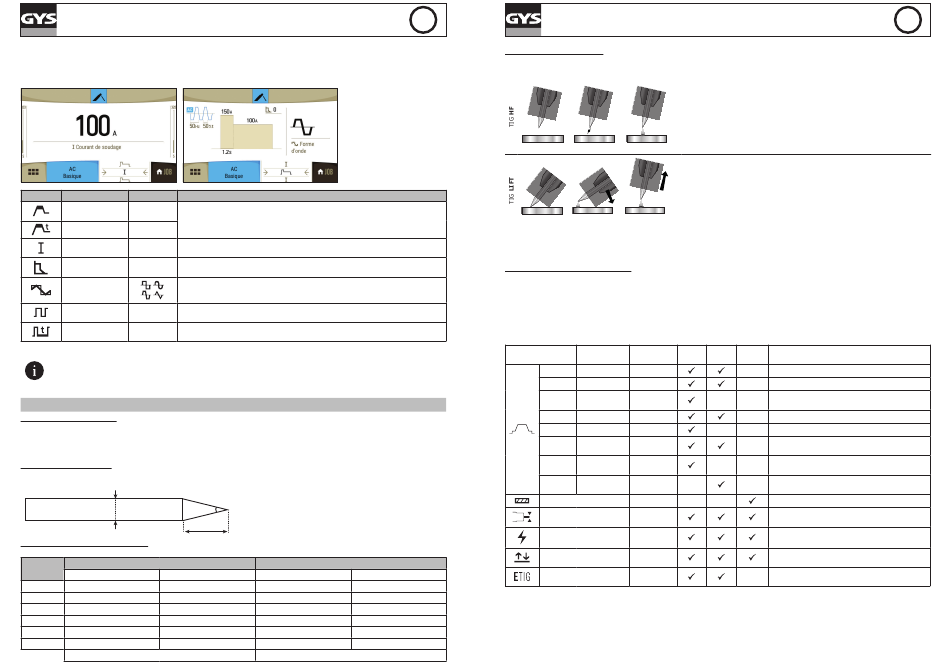

• MMA AC
Le mode de soudage MMA AC est utilisé dans des cas très spécifiques où l'arc n'est pas stable ou droit, lorsqu'il est soumis à un soufflage magnétique
(pièce magnétisée, champs magnétiques à proximité...). Le courant alternatif rend insensible l'arc de soudage à son environnement électrique. La
fréquence de pulsation est fixée à 50Hz. Il est nécessaire de vérifier que votre électrode enrobée est utilisable en courant alternatif.
Paramètres Désignation Réglages
Pourcentage de
0 - 100 %
Hot Start
Le Hot Start est une surintensité à l'amorçage évitant le collage de l'électrode sur la pièce à
souder. Il se règle en intensité (% du courant de soudage) et en temps (secondes).
Durée du Hot Start 0 - 2 sec.
Le courant de soudage est réglé en fonction du type d'électrode choisi (se référer à
Courant de soudage 10 - 400 A
l'emballage des électrodes).
L'Arc Force est une surintensité délivrée lorsque l'électrode ou la goutte vient à toucher le
Arc Force -10 > +10%
bain de soudage afin d'éviter les collages.
Forme d'onde AC Forme d'onde en AC. La forme trapèze est privilégiée.
Fréquence de
15 - 150 Hz Fréquence des inversions de polarité soudage - décapage
soudage
Pourcentage de
20 - 80% Pourcentage de la période de soudage dédié au décapage (par défaut 30-35%)
décapage
CONSEILS DE RÉGLAGE
• Hot Start faible pour les tôles fines et élevé pour les fortes épaisseurs et métaux difficiles (pièces sales ou oxydées).
• L'Arc Force se règle de -10 à +10 en manuel ou un choix d'électrode est possible (Rutile, Basique ou Cellulosique) en continuant le
réglage au-delà de +10. Arc Force faible, pour les électrodes rutiles, inox. Arc Force fort, pour les électrodes basiques, fontes et cellulo-
siques.
SOUDAGE A L'ÉLECTRODE TUNGSTÈNE SOUS GAZ INERTE (MODE TIG)
BRANCHEMENT ET CONSEILS
• Le soudage TIG DC requiert une protection gazeuse (Argon).
• Brancher la pince de masse dans le connecteur de raccordement positif (+). Brancher le câble de puissance de la torche dans le connecteur de
raccordement négatif (–) ainsi que les connectiques de bouton (s) de la torche et de gaz.
• S'assurer que la torche est bien équipée et que les consommables (pince-étau, support collet, diffuseur et buse) ne sont pas usés.
AFFUTAGE DE L'ÉLECTRODE
Pour un fonctionnement optimal, il est conseillé d'utiliser une électrode affutée de la manière suivante :
d
CHOIX DU DIAMÈTRE DE L'ÉLECTRODE
TIG DC
Ø Électrode
(mm)
Tungstène pure Tungstène avec oxydes
1 10 > 75 A
1.6 60 > 150 A
2 75 > 180 A
2.5 130 > 230 A
3.2 160 > 310 A
4 275 > 450 A
~ 80 A par mm de Ø
10
Description & conseils
a
a = Ø 0.5 mm
L = 3 x d pour un courant faible.
L = d pour un courant fort.
L
TIG AC
Tungstène pure Tungstène avec oxydes
10 > 75 A 15 > 55 A
60 > 150 A 45 > 90 A
100 > 200 A 65 > 125 A
170 > 250 A 80 > 140 A
225 > 330 A 150 > 190 A
350 > 480 A 180 > 260 A
~ 60 A par mm de Ø
FR
CHOIX DU TYPE D'AMORÇAGE
TIG HF : amorçage haute fréquence sans contact de l'électrode tungstène sur la pièce.
TIG LIFT : amorçage par contact (pour les milieux sensibles aux perturbations HF).
1
1
Le dispositif d'amorçage et de stabilisation de l'arc est conçu pour un fonctionnement manuel et à guidage mécanique.
Avertissement: Une augmentation de la longueur de la torche ou des câbles de retour au-delà de la longueur maximale prescrite par le fabricant
augmentera le risque de choc électrique.
LES PARAMÉTRAGES DU PROCÉDÉ TIG
• Le TIG DC est dédié au courant des métaux ferreux tels que l'acier, l'acier inoxydable, mais aussi le cuivre et ses alliages et le titane.
• Le TIG AC est dédié au soudage de l'aluminium et ses alliages, mais aussi le cuivre.
• Le TIG Synergic ne fonctionne plus sur le choix d'un type de courant DC ou AC et les réglages des paramètres du cycle de soudage, mais intègre des
règles/synergies de soudage basées sur l'expérience. Ce mode restreint donc le nombre de paramétrages à trois réglages fondamentaux :
- Le type de matière.
- L'épaisseur à souder.
- La position de soudage.
Paramètres
Standard
Pulsé
Fast Pulse
Spot
Tack
Spot Délai
Tack Délai
AC MIX
Type de matériaux
Diamètre de l'électrode
Tungstène
Type d'amorçage
Mode de gâchette
Soudage à énergie constante
10 > 70 A
60 > 125 A
85 > 160 A
120 > 210 A
150 > 250 A
240 > 350 A
TITANIUM 400 AC/DC
2 3
1- Placer la torche en position de soudage au-dessus de la pièce (écart d'environ
2-3 mm entre la pointe de l'électrode et la pièce).
2- Appuyer sur le bouton de la torche (l'arc est amorcé sans contact à l'aide d'impul-
sions d'amorçage haute tension HF).
3- Le courant initial de soudage circule, la soudure se poursuit selon le cycle de
soudage.
2 3
1- Positionner la buse de la torche et la pointe de l'électrode sur la pièce et
actionner le bouton de la torche.
2- Incliner la torche jusqu'à ce qu'un écart d'environ 2-3 mm sépare la pointe de
l'électrode de la pièce. L'arc s'amorce.
3- Remettre la torche en position normale pour débuter le cycle de soudage.
TIG
Désignation Réglages TIG DC TIG AC
Synergic
Courant lisse - -
Courant pulsé - -
Courant pulsé
- - -
inaudible
Pointage lisse - -
Pointage pulsé - - -
Pointage lisse
- -
répété
Pointage pulsé
- - -
répété
Courant mixant
- - -
AC et DC
Fe, Al, etc. -
1 - 4 mm
HF - LIFT
2T - 4T -
4TLOG
ON - OFF -
FR
Conseils
Choix de la matière à souder
Choix du diamètre de l'électrode. Permet d'affiner les
courants d'amorçage HF et les synergies.
Choix du type d'amorçage
Choix du mode de gestion du soudage à la gâchette.
Mode de soudage à énergie constante avec correction
des variations de longueur d'arc
