TITANIUM 400 AC/DC

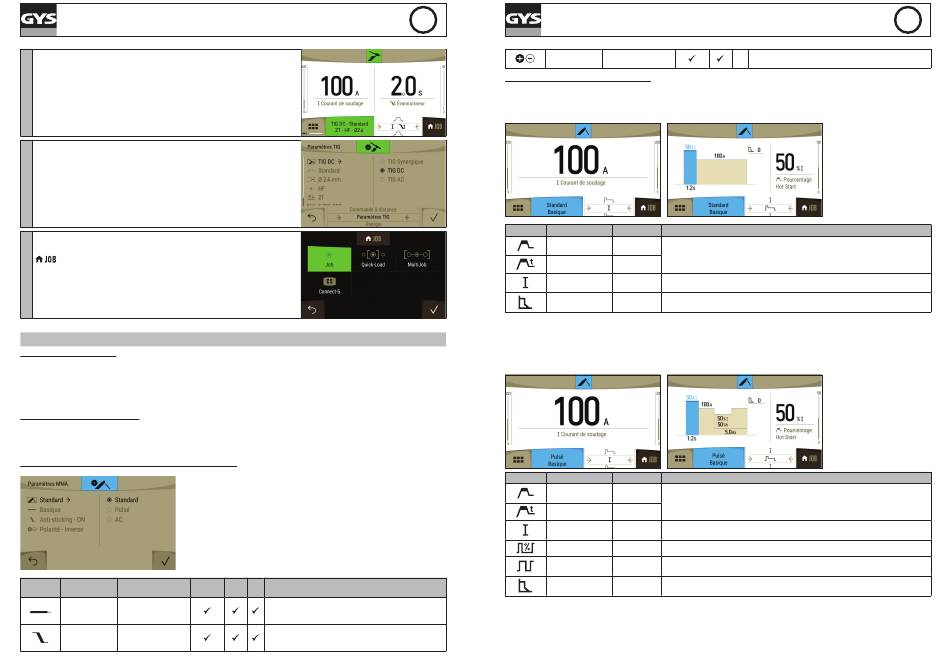

Procédé : correspond à l'interface de soudage MMA ou TIG, elle donne accès :
• Purge gaz : par un appui long sur la l'icône du procédé
2 • Paramètre procédé : permet les réglages du procédés,
• Aux différentes fenêtres de réglages,
• JOB : donne accès aux différents modes de rappel de JOB.
Paramètres Procédé : correspond à la fenêtre de paramétrage du procédé :
• En MMA : permet le réglage du sous-procédé (STD, PLS ou AC), du type d'électrode,
l'anti-sticking ....
• En TIG : permet le réglage du procédé (DC, AC voire Synergic), du sous-procédé (STD,
3 PLS ou AC), du diamètre d'électrode...
Commande à distance : configuration des commandes à distance (mode TIG).
Énergie : configuration du mode énergie, développé pour le soudage avec contrôle
énergétique encadré par un DMOS (voir page suivante pour + de détails).
: correspond à la fenêtre des modes de rappel programme :
• JOB : création, sauvegarde, suppression et rappel de JOB.
4
• QUICKLOAD : rappel de JOB à la gâchette hors soudage.
• MULTIJOB : rappel de JOB à la gâchette en soudage.
• Connect-5 (C5) : rappeler des JOBs via un automate.
SOUDAGE A L'ÉLECTRODE ENROBÉE (MODE MMA)
BRANCHEMENT ET CONSEILS
• Brancher les câbles, porte-électrode et pince de masse dans les connecteurs de raccordement.
• Respecter les polarités et intensités de soudage indiquées sur les boites d'électrodes.
• Enlever l'électrode enrobée du porte-électrode lorsque la source de courant de soudage n'est pas utilisée.
• Les appareils sont munis de 3 fonctionnalités spécifiques aux Inverters :
- Le Hot Start procure une surintensité en début de soudage.
- L'Arc Force délivre une surintensité qui évite le collage lorsque l'électrode rentre dans le bain.
- L'Anti-Sticking permet de décoller facilement l'électrode sans la faire rougir en cas de collage.
CHOIX DES ÉLECTRODES ENROBÉES
• Électrode Rutile : très facile d'emploi en toutes positions en courant CC et AC.
• Électrode Basique : utilisation en toutes positions CC et AC, elle est adaptée aux travaux de sécurité par des propriétés mécaniques accrues.
• Électrode Cellulosique : arc très dynamique avec une grande vitesse de fusion, son utilisation en toutes positions la dédie spécialement pour les
travaux de pipeline.
LES PARAMÉTRAGES DU PROCÉDÉ À ÉLECTRODE ENROBÉE (MMA)
Paramètres Désignation Réglages
Rutile
Type d'électrode Basique
Cellulosique
Anti-Sticking OFF - ON
8
Standard
Pulsé AC Conseils
(CC)
Le type d'électrode détermine des paramètres spécifiques
en fonction du type d'électrode utilisée afin d'optimiser sa
soudabilité.
L'anti-collage est conseillé pour enlever l'électrode en toute
sécurité en cas de collage sur la pièce à souder (le courant
est coupé automatiquement).
FR
Choix de la
polarité
LE SOUDAGE À ÉLECTRODE ENROBÉE (MMA)
• MMA Standard
Ce mode de soudage MMA Standard convient pour la plupart des applications. Il permet le soudage avec tous les types d'électrodes enrobées, rutile,
basique, cellulosique et sur toutes les matières : acier, acier inoxydable et fontes.
Paramètres Désignation
Pourcentage de
Hot Start
Durée du Hot Start
Courant de soudage
Arc Force
• MMA Pulsé
Ce mode de soudage MMA Pulsé convient à des applications en position verticale montante (PF). Le pulsé permet de conserver un bain froid tout en
favorisant le transfert de matière. Sans pulsation, le soudage vertical montant demande un mouvement « de sapin », autrement dit un déplacement
triangulaire difficile. Grâce au MMA Pulsé il n'est plus nécessaire de faire ce mouvement, selon l'épaisseur de votre pièce un déplacement droit vers
le haut peut suffire. Si toutefois vous voulez élargir votre bain de fusion, un simple mouvement latéral similaire au soudage à plat suffit. Dans ce cas,
vous pouvez régler sur l'écran la fréquence de votre courant pulsé. Ce procédé offre ainsi une plus grande maitrise de l'opération de soudage vertical.
Paramètres Désignation
Pourcentage de
Hot Start
Durée du Hot Start
Courant de soudage
Courant froid
Fréquence de
pulsation
Arc Force
TITANIUM 400 AC/DC
Directe (+=+ et -=-) Le changement des accessoires en cas de passe en polarité
Inverse (+=- et -=+) directe ou inverse est effectué au niveau du produit.
Réglages Description & conseils
0 - 100 %
Le Hot Start est une surintensité à l'amorçage évitant le collage de l'électrode sur la pièce à
souder. Il se règle en intensité (% du courant de soudage) et en temps (secondes).
0 - 2 sec.
Le courant de soudage est réglé en fonction du type d'électrode choisi (se référer à
10 - 400 A
l'emballage des électrodes).
L'Arc Force est une surintensité délivrée lorsque l'électrode ou la goutte vient à toucher le
-10 > +10%
bain de soudage afin d'éviter les collages.
Réglages Description & conseils
0 - 100 %
Le Hot Start est une surintensité à l'amorçage évitant le collage de l'électrode sur la pièce à
souder. Il se règle en intensité (% du courant de soudage) et en temps (secondes).
0 - 2 sec.
Le courant de soudage est réglé en fonction du type d'électrode choisi (se référer à
10 - 400 A
l'emballage des électrodes).
20 - 80% Deuxième courant de soudage dit «froid».
0.4 - 20 Hz Fréquence de PULSATION du mode PULSE (Hz).
L'Arc Force est une surintensité délivrée lorsque l'électrode ou la goutte vient à toucher le
-10 > +10%
bain de soudage afin d'éviter les collages.
FR
