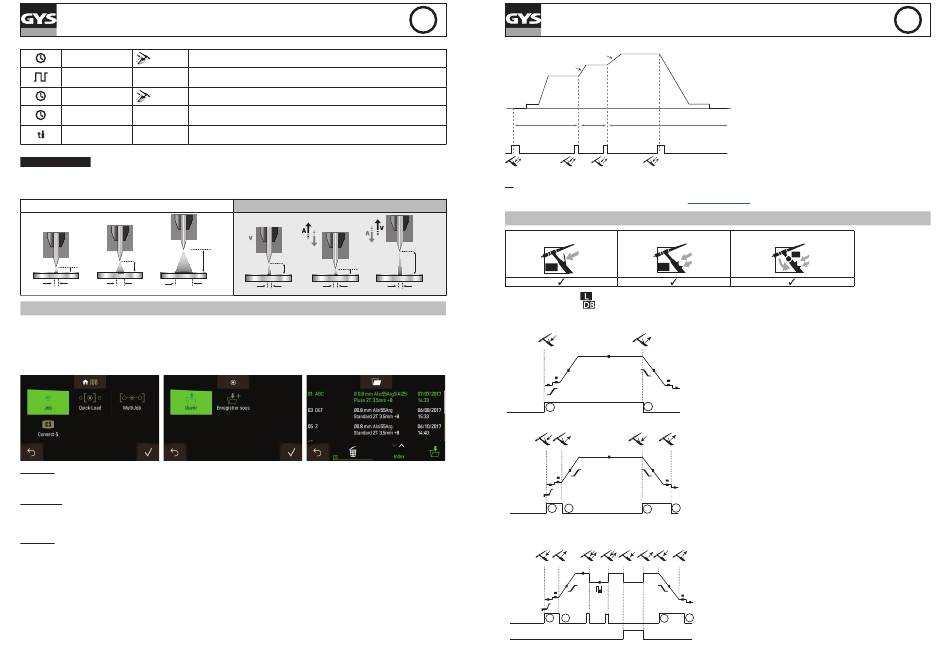

TITANIUM 400 AC/DC
Durée Pulsé
, 0 - 60 sec.
Fréquence
0.1 - 2500 Hz
de pulsation
Durée non Pulsé
, 0 - 60 sec.
Post Gaz 0 - 60 sec.
Durée entre 2 points 0.1 - 20 sec.
Soudage en mode E.TIG
Ce mode permet un soudage à puissance constante en mesurant en temps réel les variations de longueur d'arc afin d'assurer une largeur de cordon
et une pénétration constantes. Dans les cas où l'assemblage demande la maitrise de l'énergie de soudage, le mode E.TIG garantit au soudeur de
respecter la puissance de soudage quelle que soit la position de sa torche par rapport à la pièce.
Standard (courant constant)
5 mm
2 mm
D D
MÉMORISATIONS ET RAPPELS DES JOB
Les paramètres en cours d'utilisation sont automatiquement sauvegardés et rappelés au prochain allumage.
En plus des paramètres en cours, il est possible de sauvegarder et rappeler des configurations dites « JOB ».
Les JOBS sont au nombre de 100 par procédé de soudage, la mémorisation concerne :
- Le paramètre principal,
- Le paramètre secondaire (MMA, TIG),
- Les sous-procédés et modes de bouton.
MODE JOB
Ce mode JOB permet la création, la sauvegarde, le rappel et la suppression des JOB.
QUICK LOAD – Rappel des JOB à la gâchette hors soudage.
Le Quick Load est un mode de rappel de JOB (20 max) hors soudage et possible qu'en procédé TIG.
À partir d'une liste Quickload constituée de JOB préalablement créés, les rappels de JOB se font par appuis brefs à la gâchette. Tous les modes de
gâchette (2T/4T/4Tlog) et modes de soudage (SPOT/STD/PLS) sont supportés.
MULTIJOB – Rappel des JOB à la gâchette en soudage.
À partir d'une liste MultiJOB constituée de JOB préalablement créés, ce mode de chainage permet de souder en enchainant jusqu'à 20 JOB sans
interruption.
À l'activation du mode, le JOB N°1 de la liste est chargé et affiché. Le mode gâchette est forcé en 4T.
Durant le soudage, ce mode permet d'enchainer les JOB de la liste chargée par des appuis brefs sur les boutons de la torche.
Le soudage s'arrête par un appui long sur les boutons de la torche et une fois le cycle de soudage terminé le JOB N°1 est rechargé pour une future
séquence de soudage.
18
Phase de pulsation manuelle ou d'une durée définie
Fréquence de pulsation
Phase à courant lisse manuelle ou d'une durée définie
Durée de maintien de la protection gazeuse après extinction de l'arc. Il permet de
protéger la pièce ainsi que l'électrode contre les oxydations.
Durée entre la fin d'un point (hors PostGaz) et la reprise d'un nouveau point (PréGaz
compris).
E-TIG (énergie constante)
10 mm
5 mm
2 mm
D
D D
FR
Montée de courant
Montée de courant
du JOB 1
JOB 1
>0.5s <0.5s
C5
À partir d'une liste C5 de 5 JOB préalablement créée, ce mode d'automatisation simple à partir de la connectique Commande à Distance permet de
rappeler des JOB via un automate (cf note sur le site internet - https://goo.gl/i146Ma).
TORCHES COMPATIBLES ET COMPORTEMENTS GÂCHETTES
Lamelle
10 mm
L
D
Pour la torche à 1 bouton
DB
Pour la torche à 2 boutons
MODE 2T
P
t t
Bouton principal Bouton principal T1
T1
t
MODE 4T
Bouton principal
T1
t
t
t
Bouton principal
T1 T2
Bouton principal
T1 T2
Bouton principal
T1 T2
MODE 4T log
t
t
t
Bouton principal
T1 T2
Bouton principal
T1 T2
Bouton principal
ou T1 T2
ou Bouton secondaire
ou
Bouton secondaire
Bouton secondaire
TITANIUM 400 AC/DC
du JOB 2
À l'activation du mode, le JOB N°1 de la liste est chargé et affiché.
Le rappel des JOB de la séquence est en boucle : lorsque le dernier
JOB de la liste est atteint, le suivant sera le JOB N°1.
Le soudage est activé par un appui long sur les boutons de la torche.
JOB 2 JOB 3
<0.5s >0.5s
L
Double Boutons Double Boutons + Potentiomètre
DB
P
, le bouton est appelé «bouton principal».
, le premier bouton est appelé «bouton principal» et le second appelé «bouton secondaire».
T1 - Le bouton principal est appuyé, le cycle de soudage démarre
(PréGaz, I_Start, UpSlope et soudage).
T2 - Le bouton principal est relâché, le cycle de soudage est arrêté
t
t (DownSlope, I_Stop, PostGaz).
Pour la torche à 2 boutons et seulement en 2T, le bouton secon-
daire est géré comme le bouton principal.
t
T2 T2
T2
T1 - Le bouton principal est appuyé, le cycle démarre à partir du
PréGaz et s'arrête en phase de I_Start.
T2 - Le bouton principal est relâché, le cycle continue en UpSlope
et en soudage.
T3 - Le bouton principal est appuyé, le cycle passe en DownSlope
t
t
et s'arrête dans en phase de I_Stop.
T4 - Le bouton principal est relâché, le cycle se termine par le
t
PostGaz.
Nb : pour les torches, double boutons et double bouton + potentio-
mètre
T4
T3
T4
T3
=> bouton « haut/courant de soudage » et potentiomètre actifs,
T4 bouton « bas » inactif.
T3
<0.5s <0.5s >0.5s
<0.5s <0.5s >0.5s
T1 - Le bouton principal est appuyé, le cycle démarre à partir du
<0.5s <0.5s >0.5s
PréGaz et s'arrête en phase de I_Start.
T2 – Le bouton principal est relâché, le cycle continue en UpSlope
et en soudage.
t LOG : ce mode de fonctionnement est utilisé en phase de soudage :
t
- un appui bref sur le bouton principal (<0.5s), le courant bascule le
t
courant de I soudage à I froid et vice et versa.
- le bouton secondaire est maintenu appuyé, le courant bascule le
T3 T4 courant de I soudage à I froid
T3 T4
- le bouton secondaire est maintenu relâché, le courant bascule le
T4
T3
courant de I froid à I soudage
T3 – Un appui long sur le bouton principal (>0.5s), le cycle passe
en DownSlope et s'arrête dans en phase de I_Stop.
T4 - Le bouton principal est relâché le cycle se termine par le
PostGaz.
FR
L
DB
P
