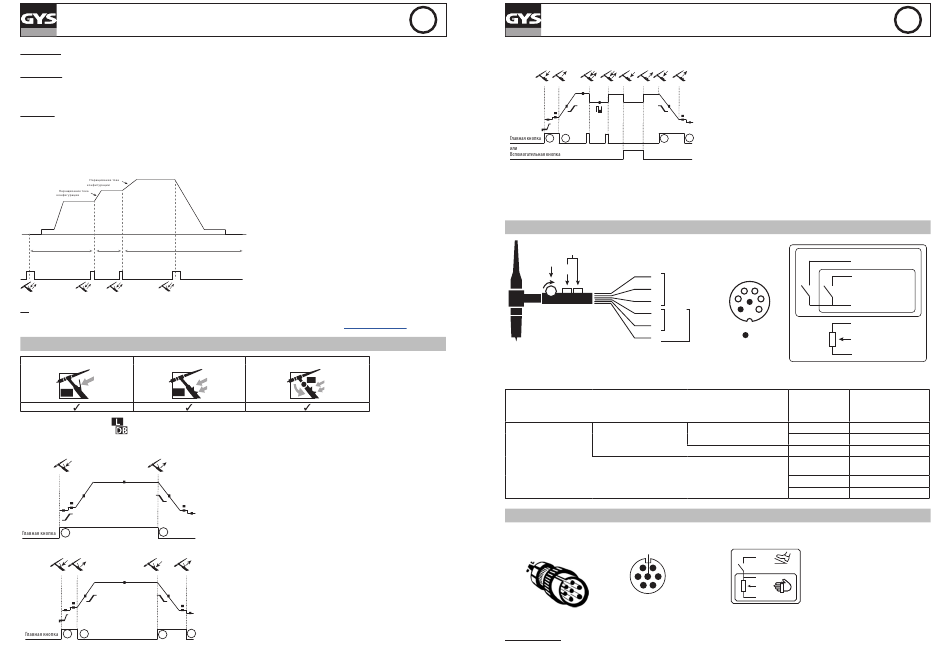

TITANIUM 400 AC/DC
РЕЖИМ JOB
Этот режим JOB позволяет создание, сохранение, удаление и вызов конфигураций JOB.
QUICK LOAD – Вызов конфигураций JOB с помощью триггера вне сварки.
Quick Load - это режим вызова конфигураций JOB (макс. 20) вне сварочного процесса и который возможен только в режиме ТИГ.
Вызов конфигураций JOB из списка Quickload с предварительно созданными конфигурациями JOB, производится коротким нажатием на
триггер. Поддерживаются все режимы триггера (2T/4T/4Tlog) и сварочные режимы (SPOT/STD/PLS).
MULTIJOB – вызов конфигураций JOB с помощью триггера в режиме сварки.
Этот режим позволяет последовательно варить по максимум 20 конфигурациям беспрерывно, благодаря вызову из списка MultiJOB
предварительно созданных конфигураций JOB.
При активации этого режима вызывается и выводится на интерфейс конфигурация JOB N°1. Режим триггера принудительный в 4Т.
Во время сварки этот режим позволяет переходить от одного JOB к следующему из загруженного списка путем короткого нажатия на кнопки
горелки.
Сварка останавливается после продолжительного нажатия на кнопки горелки. Как только цикл сварки окончен, JOB N°1 загружается заново
для выполнения следующей последовательности сварки.
JOB 2
JOB 1
JOB 1 JOB 2 JOB 3
>0.5s <0.5s <0.5s >0.5s
C5
На основе списка C5, состоящего из 5 предварительно созданных конфигураций JOB, этот простой режим автоматизации позволяет вызывать
конфигурации JOB через автомат с помощью дистанционного управления (см. запись на интернет сайте - https://goo.gl/i146Ma).
ПОДХОДЯЩИЕ ГОРЕЛКИ И ПОВЕДЕНИЕ ТРИГГЕРА
L
С пластинкой С двумя кнопками
L DB
В случае горелки с 1 кнопкой , кнопка называется «главной кнопкой».
DB
В случае горелки с 2 кнопками первая кнопка называется «главной кнопкой», а вторая - «второстепенной кнопкой».
РЕЖИМ 2T
P
t t
t
t
T2 T2
T1 T1
РЕЖИМ 4T
t t
t t
T1 T2
T3
T1 T2
T3
84
<0.5s <0.5s
<0.5s <0.5s
При активации этого режима вызывается и выводится на
интерфейс конфигурация JOB N°1.
Вызов конфигураций идет по кругу: когда очередь доходит до
последнего JOB списка, то следующий будет JOB N°1.
Сварка активируется продолжительным нажатием на кнопки
горелки.
L
DB
С двумя кнопками + Потенциометром
P
P
T1 - Главная кнопка нажата, начинается сварочный цикл
(ПредГаз, I_Start, UpSlope и сварка).
T2 - Главная кнопка отпущена, сварочный цикл прекращается
(DownSlope, I_Stop, PostGaz).
В случае горелки с 2 кнопками и только в режиме 2Т
второстепенная кнопка управляется, как главная.
T1 - Главная кнопка нажата, сварочный цикл начинается с
ПредГаза и прекращается на этапе I_Start.
T2 - Главная кнопка отпускается, цикл продолжается в UpSlope
и в сварке.
T3 - Главная кнопка нажата, цикл переходит в DownSlope и
прекращается на этапе I_Stop.
T4 - Главная кнопка отпущена, цикл заканчивается ПостГазом.
NB : для горелок с двумя кнопками и с двумя кнопками +
потенциометром
=> кнопка «верхняя/сварочный ток» и потенциометр активны,
T4
T4
а «нижняя» кнопка неактивна.
>0.5s
>0.5s
t
RU
T1 T2
РЕЖИМ 4T log
<0.5s
t
T1 T2
Для горелок с двумя кнопками или с двумя триггерами + потенциометр, « верхний » триггер сохраняет те же функции, что и на горелке
с одним триггером или с пластинкой. «Нижний» триггер, если его держать нажатым, позволяет перейти к холодномы току. Потенциометр
горелки, если он имеется, позволяет регулировать сварочный ток от 50% до 100% от афишированной на дисплее величины.
КОННЕКТОР УПРАВЛЕНИЯ ТРИГГЕРА
DB
P
L
Схема кабельной проводки горелки SRL18.
Горелка с двумя кнопками
+ потенциометром
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
Аналоговое дистанционное управление работает в режимах TIG и MMA.
арт. 045699
Подсоединение:
1- Подключите дистанционное управление к передней панели источника сварочного тока.
2- Интерфейс определяет присутствие дистанционного управления и открывает окошко выбора, доступного с помощью поворотной
кнопки.
t
TITANIUM 400 AC/DC
T4
T3
T1 - Главная кнопка нажата, сварочный цикл начинается с
<0.5s >0.5s
ПредГаза и прекращается на этапе I_Start.
T2 - Главная кнопка отпускается, цикл продолжается в UpSlope
и в сварке.
LOG : этот режим функционирования используется на этапе
сварки:
t
- короткое нажатие на главную кнопку (<0.5 сек), ток
переходит от сварочного тока I к холодному I и обратно.
- второстепенная кнопка удерживается нажатой, ток переходит
T4 от сварочного тока I в холодный ток I
T3
- второстепенная кнопка отпускается, сварочный ток переходит
от холодного тока I в сварочный ток I
T3 – Долгое нажатие на главную кнопку (>0.5 сек) и цикл
переходит в DownSlope и останавливается на этапе I_Stop.
T4 - Главная кнопка отпущена, цикл заканчивается ПостГазом.
1
4 3
P
5
torch
5
2
2
4
L
DB 6 1
torch
2
torch
NC
3
Электрическая схема в зависимости от вида горелки.
Типы горелки
Горелка с двумя кнопками Горелка с пластинкой
G
F
A
D
045682
E B
C
B
D C 045675
A
Внешний вид Электрические схемы в зависимости от дистанционного управления.
RU
DB torch
3
4
L torch
2
2
DB + P
5
torch
1
Штырь
Наименование
соответствующего
провода
коннектора
Общий/Масса 2 (зеленый)
Кнопка 1 4 (белый)
Кнопка 2 3 (коричневый)
Общий/ Масса
2 (серый)
потенциометра
10 В 1 (желтый)
Курсор 5 (розовый)
85
