Posizione e funzione dei componenti e dei comandi

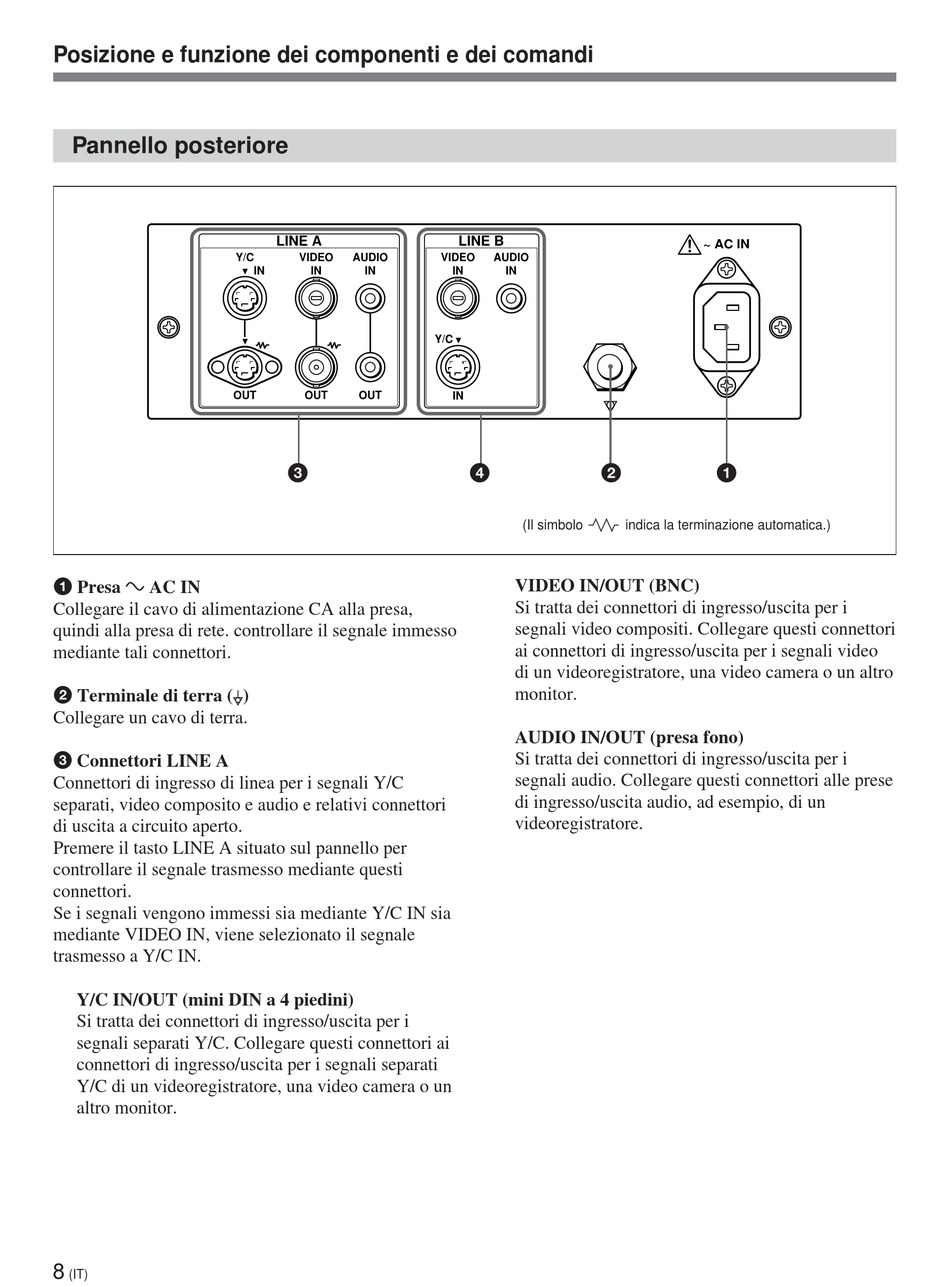

Pannello posteriore

1 Presa - AC IN
Collegare il cavo di alimentazione CA alla presa,
quindi alla presa di rete. controllare il segnale immesso
mediante tali connettori.
2 Terminale di terra ( )
Collegare un cavo di terra.
3 Connettori LINE A
Connettori di ingresso di linea per i segnali Y/C
separati, video composito e audio e relativi connettori
di uscita a circuito aperto.
Premere il tasto LINE A situato sul pannello per
controllare il segnale trasmesso mediante questi
connettori.
Se i segnali vengono immessi sia mediante Y/C IN sia
mediante VIDEO IN, viene selezionato il segnale
trasmesso a Y/C IN.
Y/C IN/OUT (mini DIN a 4 piedini)
Si tratta dei connettori di ingresso/uscita per i
segnali separati Y/C. Collegare questi connettori ai
connettori di ingresso/uscita per i segnali separati
Y/C di un videoregistratore, una video camera o un
altro monitor.
8
(IT)
LINE A
Y/C VIDEO AUDIO
IN IN IN
OUT OUT OUT
3
LINE B
VIDEO AUDIO
IN IN
Y/C
IN
4 2
(Il simbolo
VIDEO IN/OUT (BNC)
Si tratta dei connettori di ingresso/uscita per i
segnali video compositi. Collegare questi connettori
ai connettori di ingresso/uscita per i segnali video
di un videoregistratore, una video camera o un altro
monitor.
AUDIO IN/OUT (presa fono)
Si tratta dei connettori di ingresso/uscita per i
segnali audio. Collegare questi connettori alle prese
di ingresso/uscita audio, ad esempio, di un
videoregistratore.
~ AC IN
1
indica la terminazione automatica.)
