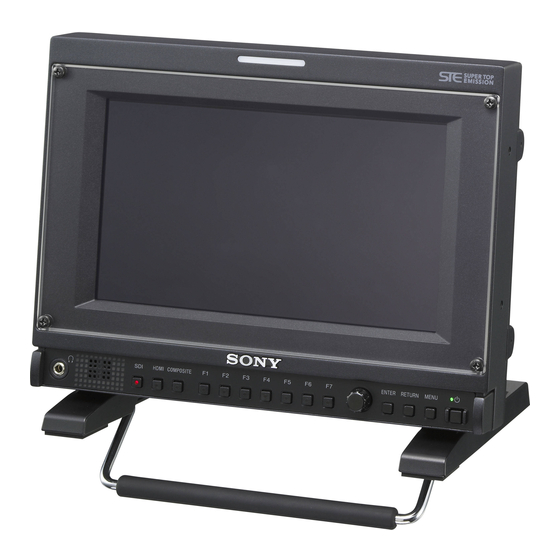

- Seite 1 4-176-663-31(1) Professional Video Monitor Bedienungssanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. PVM-740 © 2010 Sony Corporation...
- Seite 2 WARNUNG Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, Um die Gefahr von Bränden oder elektrischen 1-7-1 Konan, Minato-ku, Tokyo, Japan. Schlägen zu verringern, darf dieses Gerät nicht Der autorisierte Repräsentant für EMV und Regen oder Feuchtigkeit ausgesetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsmaßnahmen ......... 4 Hinweise zur sicheren Verwendung ....4 Aufstellung ............4 Hinweise zum Umgang mit dem Bildschirm ..4 Einbrennen von Bildern ........4 Bei längerer Verwendung ........5 Umgang mit dem Bildschirm und Wartung ..5 Feuchtigkeitskondensation ......... 5 Hinweise zur Wiederverpackung ....... -
Seite 4: Sicherheitsmaßnahmen
Flüssigkristallanzeige. Diese Probleme stellen keine Sicherheitsmaßnahmen Fehlfunktion dar. • Schützen Sie den Bildschirm vor direkter Sonneneinstrahlung, da dies den Bildschirm beschädigen kann. Achten Sie darauf, wenn Sie das Hinweise zur sicheren Verwendung Gerät in der Nähe eines Fensters aufstellen. • Drücken Sie nicht auf den Bildschirm des Monitors •... -
Seite 5: Bei Längerer Verwendung
Gegenstand dagegen und Wenn Sie Fragen zu diesem Gerät haben, kontaktieren zerkratzen Sie ihn nicht. Sie Ihren autorisierten Sony-Händler. • Ziehen Sie vor der Wartung des Geräts unbedingt das Netzkabel aus der Netzsteckdose. • Die Oberfläche des Bildschirms ist mit einer Entsorgung des Geräts... -
Seite 6: Hinweise Zum Anschluss Des Netzteils
Entwicklung. sicherzustellen. Wenden Sie sich für weitere Auskünfte über Kontrollen Vorzüge der OLED-Bildschirmtechnologie am Gerät an Ihren Fachhändler oder eine Sony Der OLED-Bildschirm enthält organisches Material, Kundendienstvertretung. das aufleuchtet, wenn elektrischer Strom hindurchfließt. Das Material ist selbstleuchtend und die Leuchtstärke lässt sich durch die Menge an elektrischem Strom... - Seite 7 Bottom-Emission-Struktur von Die Schutzplatte des Bildschirms lässt sich schnell und TFT-Bildschirmen erzeugt der STE-OLED-Bildschirm einfach mit Hilfe der vier Schrauben an- und wieder von Sony aufgrund seiner großen Helligkeit ein deutlich abbauen. schärferes Bild. Darüber hinaus wirken RGB-Primärfarben dank der einzigartigen Monitorständer...
- Seite 8 Monitor für Rack-Montage Abtast-Einstellung/systemeigene Anzeige Mit der optionalen Montagehalterung MB-531 können Beim Einspeisen von Videosignalen kann die bis zu zwei Monitore in einem 19-Zoll-Rack nach EIA- Anzeigegröße auf 0% Vergrößerung (Normal) oder Standard montiert werden. Dank seines kompakten 5% Vergrößerung eingestellt werden. Designs mit einer Höhe von 4U, kann mehr Equipment Der Monitor besitzt darüber hinaus eine Funktion zu auf engstem Raum, beispielsweise in einem...
-
Seite 9: Positionen Und Funktionen Der Teile Und Bedienelemente
Positionen und Funktionen der Teile und Bedienelemente Vorderseite a Anzeigeleuchte e Ständer Der Status des Monitors ist an der Farbe der Ziehen Sie den Ständer zu sich hin, um den Monitor um 15° zu neigen. Wenn Sie den optionalen Monitor-ENG- Anzeigeleuchte zu erkennen. -
Seite 10: Verwenden Des Ständers
Taste F5: H/V-VERZÖG. STUMM-MODUS oder bei einem Lüfterfehler blinkt Taste F6: LAUTSTÄRKE die Anzeige abwechselnd grün und gelb. Im Taste F7: I/P-MODUS Energiesparmodus leuchtet sie gelb. Unter der Einstellung FUNK.TASTEN-EINST. im Menü BENUTZERKONFIG. können Sie verschiedene Verwenden des Ständers Funktionen vergeben. Ziehen Sie den Ständer zu sich hin, um den Monitorbildschirm um 15°... -
Seite 11: Rückseite/Unterseite
Rückseite/Unterseite a Eingangs- und Ausgangsanschlüsse SDI (3G/ c Eingangs- und Ausgangsanschlüsse AUDIO HD/SD) (BNC) (Stereo-Minibuchse) Anschluss IN Anschluss IN Eingangsanschluss für serielle digitale Zum Anschluss an die Audioausgänge eines externen Komponentensignale. Geräts, z. B. eines VCRs. Anschluss OUT Anschluss OUT Ausgangsanschluss für serielle digitale Es wird das Audiosignal ausgegeben, das mit der Komponentensignale. -
Seite 12: Rackmontage (Mit Mb-531)
Anbau des Netzteils Der Monitor kann auch über das angebaute Netzteil mit Spannung versorgt werden. VORSICHT Verwenden Sie zur Sicherheit nur Netzteile von Sony, die unten aufgelistet sind. • Wechselstrom mit einem AC-Netzteil AC-940W j Anschluss 12V (XLR-Typ, 4-polig) Schließen Sie hier eine externe 12 V-Gleichspannungs-... -
Seite 13: Spannungsversorgung
Anschließen des Netzkabels Spannungsversorgung Bauen Sie das Netzteil an den Monitor an und schließen Sie dann das mitgelieferte Netzkabel an. Anbauen des Netzteils Netzkabel (im Lieferumfang Anbau enthalten) Netzsteckerhalter (im Lieferumfang enthalten) Bauen Sie den Netzsteckerhalter am Netzkabel an und verbinden Sie ihn mit dem Anschluss AC IN, damit sich das Netzkabel nicht lösen kann. -
Seite 14: Auswählen Der Standardeinstellungen
Auswählen der Standardeinstellungen Wenn Sie das Gerät nach dem Kauf zum ersten Mal HDMI COMPOSITE ENTER RETURN MENU einschalten, müssen Sie eine der vorgegebenen Regionen auswählen, in dem das Gerät verwendet wird. Standard-Einstellwerte der einzelnen Regionen ENTER RETURN MENU Drücken Sie den Schalter 1 (Bereitschaft). Das Gerät schaltet sich ein und der Bildschirm SELECT SETTING wird angezeigt. -
Seite 15: Wenn Asia Except Japan
Der Bestätigungsbildschirm wird angezeigt. Hinweis Bestätigen Sie den gewählten Bereich. Bei inkorrekter Einstellung können Sie durch Wenn Sie eine falsche Region gewählt haben, müssen Drücken der Taste RETURN zum vorherigen Sie folgende Optionen über das Menü einstellen: Bildschirm zurückkehren. • FARBTEMP. (auf Seite 19) •... -
Seite 16: Wählen Der Menüsprache
Die Einstelloptionen (Symbole) im gewählten Wählen der Menü werden gelb dargestellt. Menüsprache USER CONFIG – SYSTEM SETTING N T S C S E T U P : xxxxxx F O R M AT D I S P L AY: xxxxxx L A N G U A G E : E N G L I S H Sie können aus sieben Sprachen (Englisch, Französisch,... -
Seite 17: Verwendung Des Menüs
Das zurzeit gewählte Menüsymbol wird gelb Verwendung des Menüs dargestellt und die Einstellungen werden angezeigt. BENUTZERKONFIG – SYSTEMEINSTELLUNG Das Gerät verfügt über ein Bildschirmmenü zum N T S C - P E G E L : F O R M ATA N Z E I G E : Durchführen verschiedener Einstellungen zur S P R A C H E : D E U T S C H... -
Seite 18: Einstellungen Mit Hilfe Der Menüs Vornehmen
Rückkehr zum vorhergehenden Einstellungen mit Hilfe Bildschirm Drücken Sie die Taste RETURN. der Menüs vornehmen So wird das Menü ausgeblendet Drücken Sie die Taste MENU. Optionen Das Menü wird automatisch ausgeblendet, wenn eine Minute lang keine Taste gedrückt wird. Das Bildschirmmenü dieses Monitors enthält folgende Optionen. -
Seite 19: Tastensperre
POSITION Menü FARBTEMPERATUR/RAUM FUNK.TASTEN-EINST. Im Menü FARBTEMPERATUR/RAUM wird der TASTE F1 Weißabgleich des Bilds oder der Farbraum eingestellt. TASTE F2 Für die Einstellung des Weißabgleichs wird ein TASTE F3 Messgerät benötigt. TASTE F4 Empfohlen: Konica Minolta Color Analyzer CA-210 TASTE F5 TASTE F6 FARBTEMPERATUR/RAUM TASTE F7... -
Seite 20: Zusatzsteuerung
Untermenü Einstellung BENUTZERSTRG 1/3 ZUSATZSTEUERUNG • APERTUR: Dient zum Z U S AT Z S T E U E R U N G Einstellen der A P E R T U R : Konturenschärfe. L AU T S T Ä R K E : Je höher der eingestellte Wert, desto schärfer ist das Bild. -
Seite 21: Menü Benutzerkonfig
SYSTEMEINSTELLUNG Untermenü Einstellung BILDREGELUNG Zum Einstellen des Bildes. • ACC (Auto Color Control, BENUTZERKONFIG – SYSTEMEINSTELLUNG automatische N T S C - P E G E L : xxxxxx Farbregelung): Zum F O R M ATA N Z E I G E : Aktivieren und Deaktivieren S P R A C H E : D E U T S C H... -
Seite 22: Led-Helligkeit
Untermenü Einstellung Untermenü Einstellung I/P-MODUS (min. Zur Einstellung der durch die BILDSCHIRMSCH. Zum Ein- oder Ausschalten der Bildverzögerung) Bildverarbeitung hervorgerufenen Bildschirmschonerfunktion. Verzögerung auf einen minimalen • EIN: Wenn mehr als 10 Minuten Wert bei Einspeisung des Interlace- lang ein Standbild angezeigt Signals. -
Seite 23: Auswahl Und Mittlere
Untermenü Einstellung Untermenü Einstellung MARK. AUSWAHL Zur Auswahl des Bildformats WFM/ALM Bei Auswahl von EIN wird das WFM/ entsprechend dem Film, wenn auf ALM-Display angezeigt, bei AUS ist es dem Bildschirm der Rahmen des deaktiviert. Films angezeigt wird. Wenn über die Funktionstaste, Hinweis der die Bildformatfunktion zugewiesen worden ist, das... -
Seite 24: Abtastung
Zu den Funktionen der Untermenü Einstellung Funktionstastenbelegung Wenn ALM ausgewählt ist ABTASTUNG Audiopegel Drücken Sie diese Taste, um die Bildgröße einzustellen. (dB) OVER Mit jedem Drücken der Taste wird die Bildgröße in der Reihenfolge NORMAL t VERGRÖSSERN und t SYSTEMEIGEN (siehe unter „Bilddarstellung nach Abtastmodi“, Seite 26) durchgeschaltet. - Seite 25 Sie die Drehtaste Menüauswahl nach rechts, um den STUMM-MODUS Kontrast zu erhöhen und nach links, um ihn zu senken. Drücken Sie die Taste, um den eingebauten Ventilator zu stoppen. CHROMA Drücken Sie diese Taste, um die Farbintensität Hinweis einzustellen. Rufen Sie mit dieser Taste den Wenn Sie den Ventilator stoppen, steigt die Temperatur Einstellbildschirm auf und stellen Sie die Farbintensität im Gerät an, was dessen Lebensdauer unter Umständen...
-
Seite 26: Menü Fern
Bilddarstellung nach Abtastmodi AUDIOEINST. BENUTZERKONFIG – AUDIOEINST. S D I - AU D I O E I N S T. : 3 G / H D / S D : 4 :3 16: 9 Untermenü Einstellung 720 × 540 960 × 540 SDI-AUDIOEINST. -
Seite 27: Anschluss
Untermenü Einstellung Untermenü Einstellung PARALLEL FERNB Wählen Sie die Pins des SER. FERNB Zur Auswahl des Modus, der Anschlusses PARALLEL verwendet werden soll. REMOTE, deren Funktion Sie • AUS: SER. FERNB. ist ändern möchten. deaktiviert. Sie können den Pins 1 bis 4 und 6 •... -
Seite 28: Menü Tastensperre
Menü TASTENSPERRE TASTENSPERRE TA S T E N S P E R R E : Sie können die Einstellungen sperren, so dass diese nicht von unautorisierten Benutzern verändert werden können. Wählen Sie AUS oder EIN. Wenn Sie EIN wählen, werden alle Menüoptionen schwarz angezeigt. -
Seite 29: Eingangssignale Und Justierbare/Einstellbare Optionen
Eingangssignale und justierbare/einstellbare Optionen Eingangssignal Option HDMI Schwarz- Video weiß KONTRAST HELLIGKEIT × CHROMA × × × × × × PHASE (NTSC) APERTUR FARBTEMP. FARBRAUM CHROMA/PHASE × × × × × × AUTOM. × × × × × × × ×... -
Seite 30: Fehlerbehebung
Fehlerbehebung Spezifikationen Bildqualität Dieser Abschnitt hilft Ihnen möglicherweise beim Auffinden der Fehlerursache und vermeidet die Anzeige OLED-Bildschirm Kontaktaufnahme mit dem technischen Kundendienst. Intakte Bildelemente • Das Gerät kann nicht bedient werden t Die 99,99% Tastensperre ist aktiviert. Legen Sie AUS für die Bildgröße Typ 7,4 Einstellung TASTENSPERRE im Menü... -
Seite 31: Allgemeines
Ausgangsanschluss der Stereo-Kopfhörer Hinweis Stereo-Minibuchse (1) Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, Allgemeines EINSCHLIESSLICH ABER NICHT BEGRENZT Spannungsversorgung AUF KOMPENSATION ODER ERSTATTUNG, 100 bis 240 V Wechselspannung,... -
Seite 32: Verfügbare Signalformate
Verfügbare Signalformate Das Gerät kann die folgenden Signalformate verarbeiten. Zeilen Signalstandard Zeilen Bildfolge- Bild- System insge- Abtastung aktiv frequenz format Analog SDI (3G/HD/SD) HDMI samt 575/50I(PAL) 2:1 Interlace 16:9/4:3 PAL:ITU-R BT.470 SMPTE 259M CEA-861 480/60I(NTSC) 2:1 Interlace 16:9/4:3 NTSC:SMPTE 170M SMPTE 259M CEA-861 –... -
Seite 33: Abmessungen
Oben Abmessungen 31,2 100 ( 4 ) Vorn 222,4 (8 Seite (Wenn der Ständer an den Positionen B und C für die Montageschrauben montiert wird) Seite 38 (1 161,8 (6 13 ( 148,8 (5 130 ( 5 70 (2 60 (2 Einheit: mm (Zoll) 161,5 (6 Unten... - Seite 34 Sony Corporation...
