Não utilizar óculos de visualização de raio la-
ser como óculos de protecção, nem no trân-
sito rodoviário. Óculos de visualização de
raio laser não oferecem uma completa protec-
ção UV e reduzem a percepção de cores.
Trabalhar com o telecomando
Se as teclas de comando forem premidas, o ins-
trumento de medição poderá ser desnivelado,
de modo que a rotação pára por instantes. Com
o telecomando este efeito pode ser evitado 39.
As áreas de recepção para o telecomando en-
contram-se nos quatro lados do instrumento de
medição, na abertura para saída do laser, assim
como ao lado da tomada de carga 3.
A lente de recepção 2 no canto inferior da carca-
ça reage mais sensivelmente a sinais do teleco-
mando (típica faixa de trabalho de 200 m). Ao
utilizar o telecomando, deverá posicionar o ins-
trumento de medição de modo que os sinais do
telecomando atinjam directamente a lente de
recepção 2.
Trabalhar com o tripé (acessório)
O instrumento de medição possui uma admis-
são para tripé de 5/8" 17 para o funcionamento
horizontal e para o funcionamento vertical.
Com um tripé 40 com escala de medida é pos-
sível ajustar directamente o deslocamento de
altura.
Trabalhar com suporte de parede e unidade de
alinhamento (acessório) (veja figura A)
O instrumento de medição também pode ser
montado no suporte de parede com a unidade
de alinhamento 32. Atarraxar o parafuso de 5/8"
33 do suporte de parede na admissão do tripé
17 para o funcionamento horizontal no instru-
mento de medição.
Montagem na parede: A montagem a uma parede
é por exemplo recomendável para trabalhos aci-
ma da altura total dos tripés, ou para trabalhos
sobre uma superfície instável e sem tripé. Fixar o
suporte de parede 32 com o instrumento de me-
dição montado, de modo que esteja encostado
na parede o mais verticalmente possível.
Bosch Power Tools
Montagem com um tripé: O suporte de parede
32 também pode ser aparafusado pelo lado pos-
terior sobre um tripé através da respectiva
admissão. Esta fixação é especialmente reco-
mendável para trabalhos, nos quais o nível de
rotação deve ser alinhado a uma linha de refe-
rência.
O instrumento de medição montado vertical-
mente (montagem na parede) ou horizontal
(montagem sobre um tripé) pode ser deslocado
até aprox. 10 cm, utilizando a unidade de alinha-
mento. Soltar os parafusos 34 da unidade de ali-
nhamento, deslocar o instrumento de medição
para a posição desejada, e reapertar os parafu-
sos 34.

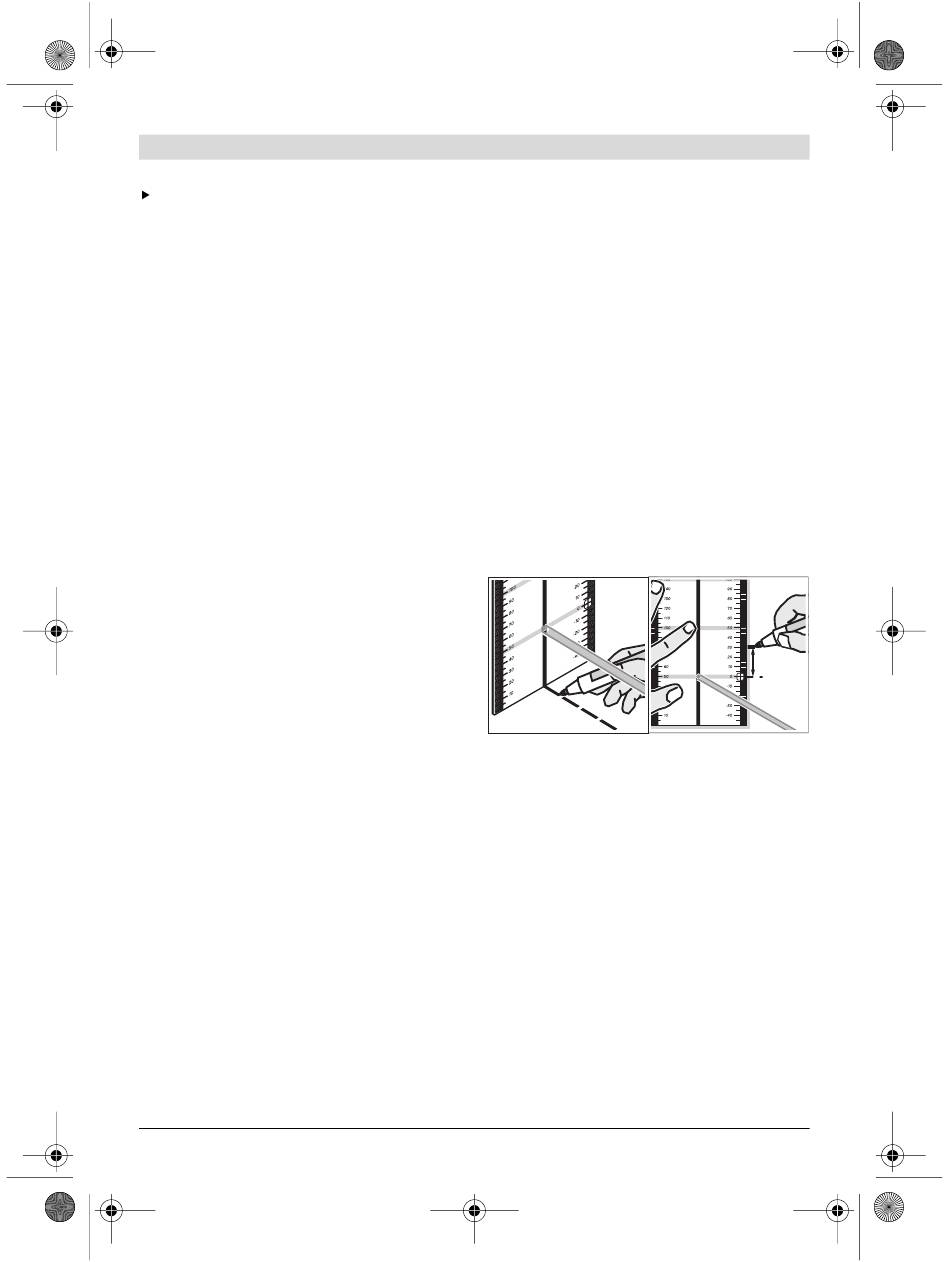

Trabalhar com a placa de medição
Com a placa de medição 35 é possível transferir
a marcação de laser para o chão ou a altura do
laser para uma parede.
Com o campo nulo e com a escala é possível
marcar o deslocamento em relação à altura de-
sejada e transferir para um outro local. Desta
forma não é mais necessário ajustar o instru-
mento de medição exactamente à altura a ser
transferida.
A placa de medição 35 possui uma camada de
reflexão, que melhora a visibilidade do raio laser
em maiores distâncias ou a forte incidência de
raios solares. A intensificação da claridade só
pode ser reconhecida, se olhar para a placa de
medição, paralelamente ao raio laser.
