238 | Česky

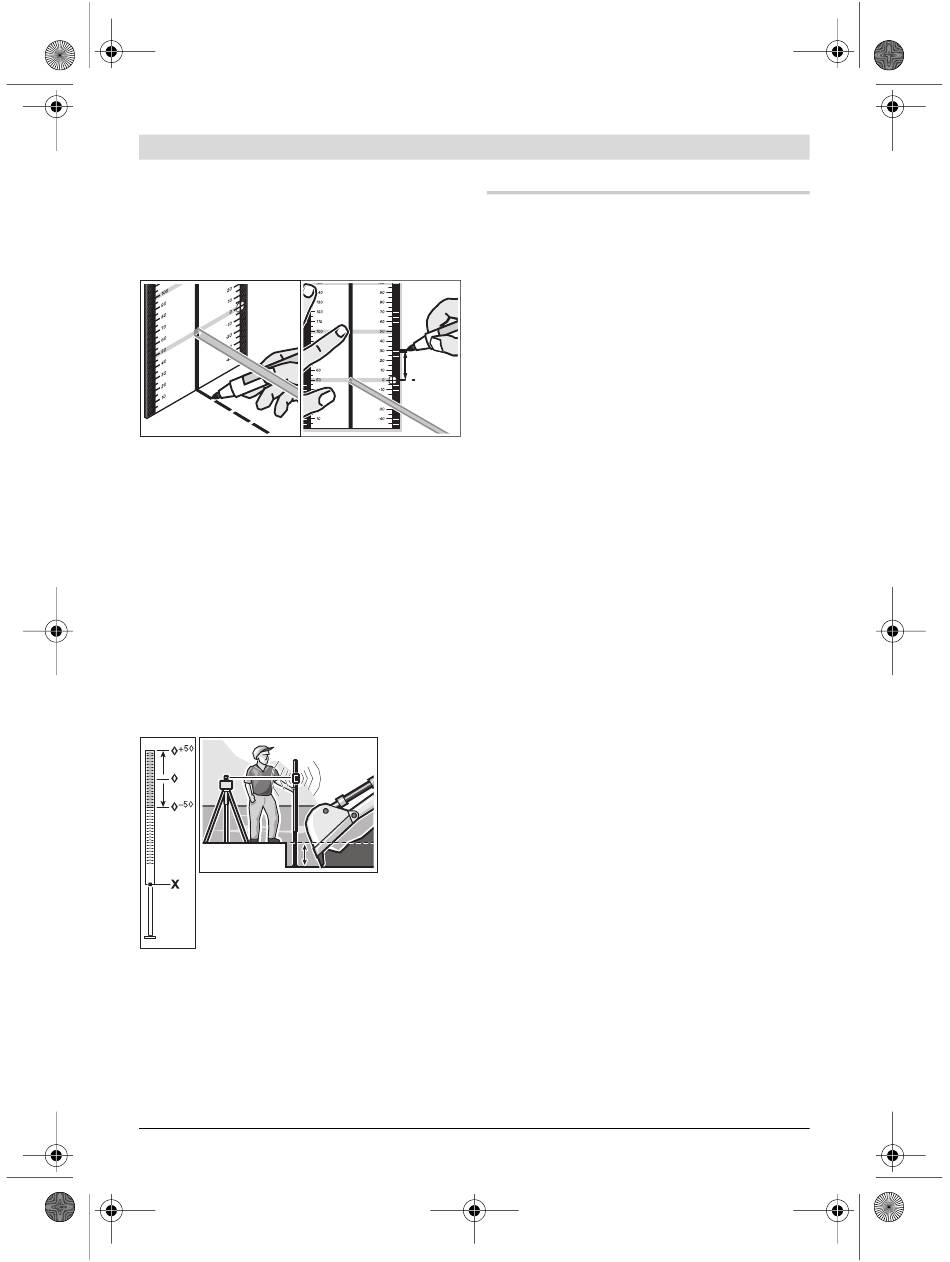

Práce s měřící deskou
S pomocí měřící desky 35 můžete přenést ozna-
čení laseru na podlahu příp. výšku laseru na
stěnu.
Pomocí nulového pole a stupnice můžete změřit
přesazení k požadované výšce a na jiném místě
je opět nanést. Tím odpadá přesné nastavení
měřícího přístroje na přenášenou výšku.
Měřící deska 35 má reflexní vrstvu, která
zlepšuje viditelnost laserového paprsku ve velké
vzdálenosti ev. za silného slunečního záření.
Zesílení jasu lze rozpoznat jen tehdy, pokud se
díváte na měřící desku rovnoběžně s paprskem
laseru.
Práce s měřící latí (příslušenství)
Ke kontrole rovinnosti nebo nanesení sklonu se
doporučuje použití měřící latě 30 spolu s
přijímačem 38.
Na měřící lati 30 je nahoře uložena relativní stup-
nice ( ± 50 cm). Tou můžete předvolit dole na vý-
suvu nulovou výšku (90 do 210 cm). Tím se ne-
chá přímo odečíst odchylka od plánované výšky.
1 609 929 L80 | (26.7.07)
Příklady práce
Upozornění: u všech příkladů práce s výjimkou
„Nanesení sklonů" se vychází ze zapnuté
nivelační automatiky.
Přenesení výškového bodu/náčrt metru
(viz obr. B)
Umístěte měřící přístroj ve vodorovné poloze na
30 mm pevný podklad nebo jej namontujte na stativ 40
(příslušenství).
Práce se stativem a přijímačem 38: v rotačním
provozu vyrovnejte paprsek laseru na
požadovanou výšku a přeneste výšku na cílové
místo.
Práce bez stativu: zjistěte rozdíl výšek mezi
paprskem laseru (v bodovém nebo přímkovém
provozu) a výškovou přímkou na referenčním
bodě za pomoci měřící desky 35. Otočte
paprsek laseru pomocí směrového tlačítka
levého 21 ev. pravého 24 k cílovému místu a
přeneste naměřený výškový rozdíl.
Rovnoběžné vyrovnání paprsku svislice
(viz obr. C)
Pokud je třeba nanést pravý úhel nebo vyrovnat
mezistěny, musíte vyrovnat paprsek svislice 8
rovnoběžně, tzn. ve stejné vzdálenosti k vztažné
přímce (např. stěně).
K tomu postavte měřící přístroj do svislé polohy
a napolohujte ho tak, aby paprsek svislice běžel
přibližně rovnoběžně k vztažné přímce.
Pro přesné polohování změřte vzdálenost mezi
paprskem svislice a vztažnou přímkou přímo na
měřícím přístroji za pomoci měřící desky 35.
Změřte vzdálenost mezi paprskem svislice a
vztažnou přímkou znovu v co možná největší
vzdálenosti od měřícího přístroje. Paprsek
svislice vyrovnejte pomocí směrového tlačítka
levého 21 ev. pravého 24 tak, aby měl stejnou
vzdálenost k vztažné přímce jako při měření
přímo na přístroji.
