Modifier l'inclinaison du plan de rotation
Lorsque le nivellement automatique est mis
hors fonctionnement, il est possible de tourner
le plan de rotation (ou le point laser ou la ligne
laser) autour du sens X ou Y à l'aide des touches
de direction. La fonction des quatre touches de
direction est indépendante de la position hori-
zontale ou verticale de l'appareil de mesure de
du mode de service.
D
C
A A
D D
B B
C C
D D A A
C C B B

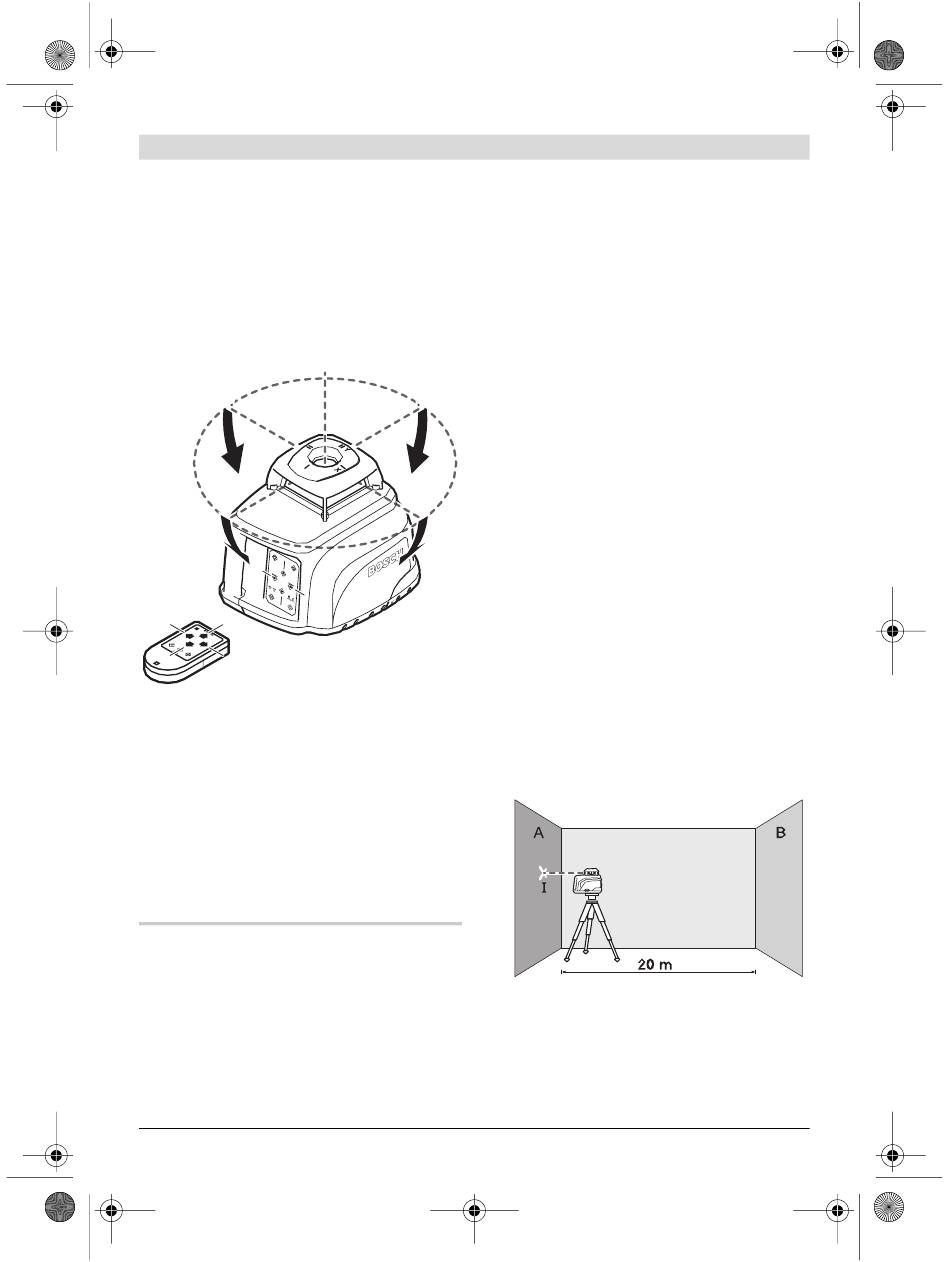

Avec les touches de direction du haut 20 ou du
bas 23, on tourne le plan de rotation autour du
sens X (dans la figure, les directions A ou C).
Avec les touches de direction gauche 21 ou droi-
te 24, on tourne le plan de rotation autour du
sens Y (dans la figure, les directions D ou B).
En mode d'inclinaison dans un sens (position
horizontale), il est possible de tourner la plan de
rotation autour du sens X à l'aide des touches
de direction du haut 20 ou du bas 23, le tourner
autour du sens Y n'est cependant pas possible.
Précision de nivellement
Influences sur la précision
C'est la température ambiante qui exerce la plus
grande influence. Ce sont notamment les diffé-
rences de température entre le sol et la hauteur
de travail qui peuvent faire dévier le faisceau
laser.
Bosch Power Tools
Ces déviations commencent à avoir de l'impor-
tance à partir d'une distance à mesurer de 20 m
env. et, à une distance de 100 m, elles peuvent
atteindre de deux à quatre fois la déviation à
20 m.
Puisque la stratification de la température est à
son maximum à proximité du sol, l'appareil de
mesure devrait toujours être monté sur un tré-
pied à partir d'une distance à mesurer de 20 m.
En plus, si possible, installer l'appareil de mesu-
re au centre de la zone de travail.
A
Contrôle de la précision de l'appareil de
mesure
Outre les influences extérieures, des influences
spécifiques à l'appareil (par ex. chutes ou chocs
violents) peuvent entraîner de légères divergen-
B ces. Avant de commencer tout travail, contrôler
donc la précision de l'appareil de mesure.
Pour ce contrôle, on nécessite une distance dé-
C
0 G
2 0 L
N A
B L
S I O
gagée de 20 m sur un sol stable entre deux murs
E S
O F
P R
A et B. Lorsque – l'appareil de mesure se trouve
en position horizontale – il faut effectuer un me-
surage d'inversion dans les deux sens X et Y
(pour chaque sen en positif et négatif) (en tout
4 mesurages complets).
– Monter l'appareil de mesure en position hori-
zontale près du mur A sur un trépied 40 (ac-
cessoire) ou le placer sur un sol solide et
plan. Mettre l'appareil de mesure en fonc-
tionnement.
– Après avoir effectué le nivellement, diriger
le faisceau laser en mode de marquage
des points sur le mur proche A. Marquer le
milieu du point du faisceau laser près du mur
(point I).
