Arbeiten mit der Fernbedienung
Beim Drücken der Bedientasten kann das Mess-
werkzeug aus der Nivellierung gebracht werden,
sodass die Rotation kurzzeitig stoppt. Durch
den Einsatz der Fernbedienung 39 wird dieser
Effekt vermieden.
Empfangsfelder für die Fernbedienung befinden
sich an vier Seiten des Messwerkzeugs an der
Austrittsöffnung der Laserstrahlung sowie ne-
ben der Ladebuchse 3.
Die Empfangslinse 2 am unteren Gehäuserand
reagiert mit deutlich erhöhter Empfindlichkeit
auf die Signale der Fernbedienung (typischer Ar-
beitsbereich 200 m). Stellen Sie bei Benutzung
der Fernbedienung das Messwerkzeug so auf,
dass die Signale der Fernbedienung die Emp-
fangslinse 2 direkt treffen.
Arbeiten mit dem Stativ (Zubehör)
Das Messwerkzeug verfügt über jeweils eine
5/8"-Stativaufnahme 17 für Horizontal- und Ver-
tikalbetrieb.
Bei einem Stativ 40 mit Maßskala am Auszug
können Sie den Höhenversatz direkt einstellen.
Arbeiten mit Wandhalter und Ausrichteinheit
(Zubehör) (siehe Bild A)
Sie können das Messwerkzeug auch am Wand-
halter mit Ausrichteinheit 32 montieren. Schrau-
ben Sie dazu die 5/8"-Schraube 33 des Wand-
halters in die Stativaufnahme 17 für
Horizontalbetrieb am Messwerkzeug.
Montage an einer Wand: Die Montage an einer
Wand empfiehlt sich z.B. bei Arbeiten, die über
der Auszughöhe von Stativen liegen, oder bei Ar-
beiten auf instabilem Untergrund und ohne Sta-
tiv. Befestigen Sie dazu den Wandhalter 32 mit
montiertem Messwerkzeug möglichst senkrecht
an einer Wand.
Montage auf einem Stativ: Sie können den
Wandhalter 32 ebenso mit der Stativaufnahme
auf der Rückseite auf ein Stativ aufschrauben.
Diese Befestigung empfiehlt sich besonders bei
Arbeiten, bei denen die Rotationsebene auf eine
Bezugslinie ausgerichtet werden soll.
Mit Hilfe der Ausrichteinheit können Sie das
montierte Messwerkzeug senkrecht (bei Monta-
ge an der Wand) bzw. waagerecht (bei Montage
auf einem Stativ) in einem Bereich von ca.
10 cm verschieben. Lösen Sie dazu die Schrau-
Bosch Power Tools
ben 34 an der Ausrichteinheit, verschieben Sie
das Messwerkzeug in die gewünschte Position,
und drehen Sie die Schrauben 34 wieder fest.

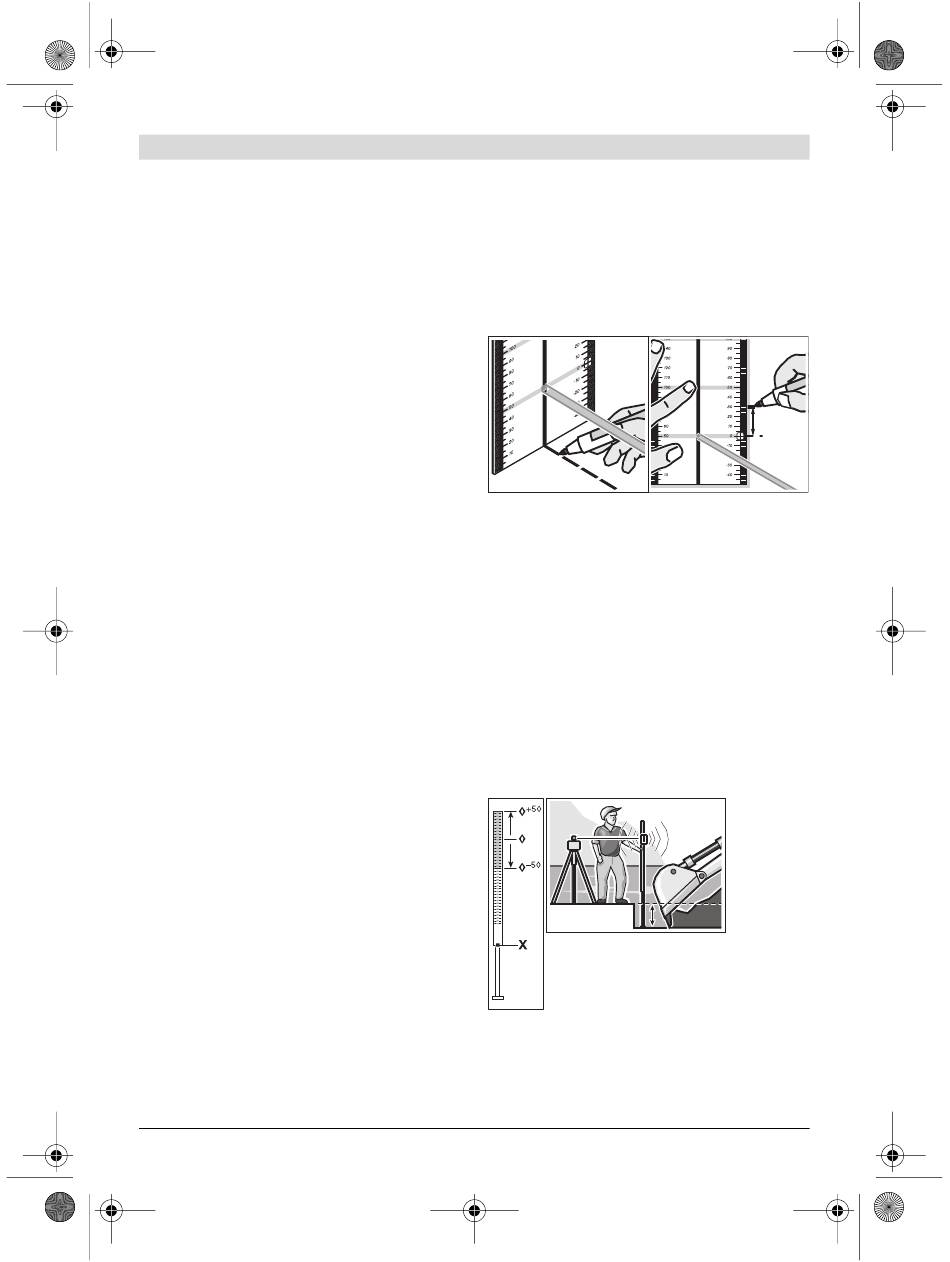

Arbeiten mit der Messplatte
Mit Hilfe der Messplatte 35 können Sie die La-
sermarkierung auf den Boden bzw. die Laserhö-
he auf eine Wand übertragen.
Mit dem Nullfeld und der Skala können Sie den
Versatz zur gewünschten Höhe messen und an
anderer Stelle wieder antragen. Damit entfällt
das exakte Einstellen des Messwerkzeugs auf
die zu übertragende Höhe.
Die Messplatte 35 hat eine Reflexbeschichtung,
die die Sichtbarkeit des Laserstrahls in größerer
Entfernung bzw. bei starker Sonnenstrahlung
verbessert. Die Helligkeitsverstärkung ist nur zu
erkennen, wenn Sie parallel zum Laserstrahl auf
die Messplatte blicken.
Arbeiten mit der Messlatte (Zubehör)
Zum Prüfen von Ebenheiten oder dem Antragen
von Gefällen empfiehlt sich die Verwendung der
Messlatte 30 zusammen mit dem Empfänger 38.
Auf der Messlatte 30 ist oben eine relative Maß-
skala ( ± 50 cm) aufgetragen. Deren Nullhöhe (90
bis 210 cm) können Sie unten am Auszug vor-
wählen. Damit lassen sich Abweichungen von
der Sollhöhe direkt ablesen.
1 609 929 L80 | (26.7.07)
Deutsch | 17
30 mm
