Med nulfeltet og skalaen kan du måle forskyd-
ningen til den ønskede højde og overføre den til
et andet sted. Dermed bortfalder den nøjagtige
indstilling af måleværktøjet til den højde, der
skal overføres.
Målepladen 35 har en refleksbelægning, som
gør det nemmre at se laserstrålen ved større af-
stsand eller hvis solen er meget stærk. Lysstyr-
keforstærkningen kan kun erkendes, hvis du ret-
ter blikket mod målepladen parallelt med
laserstrålen.

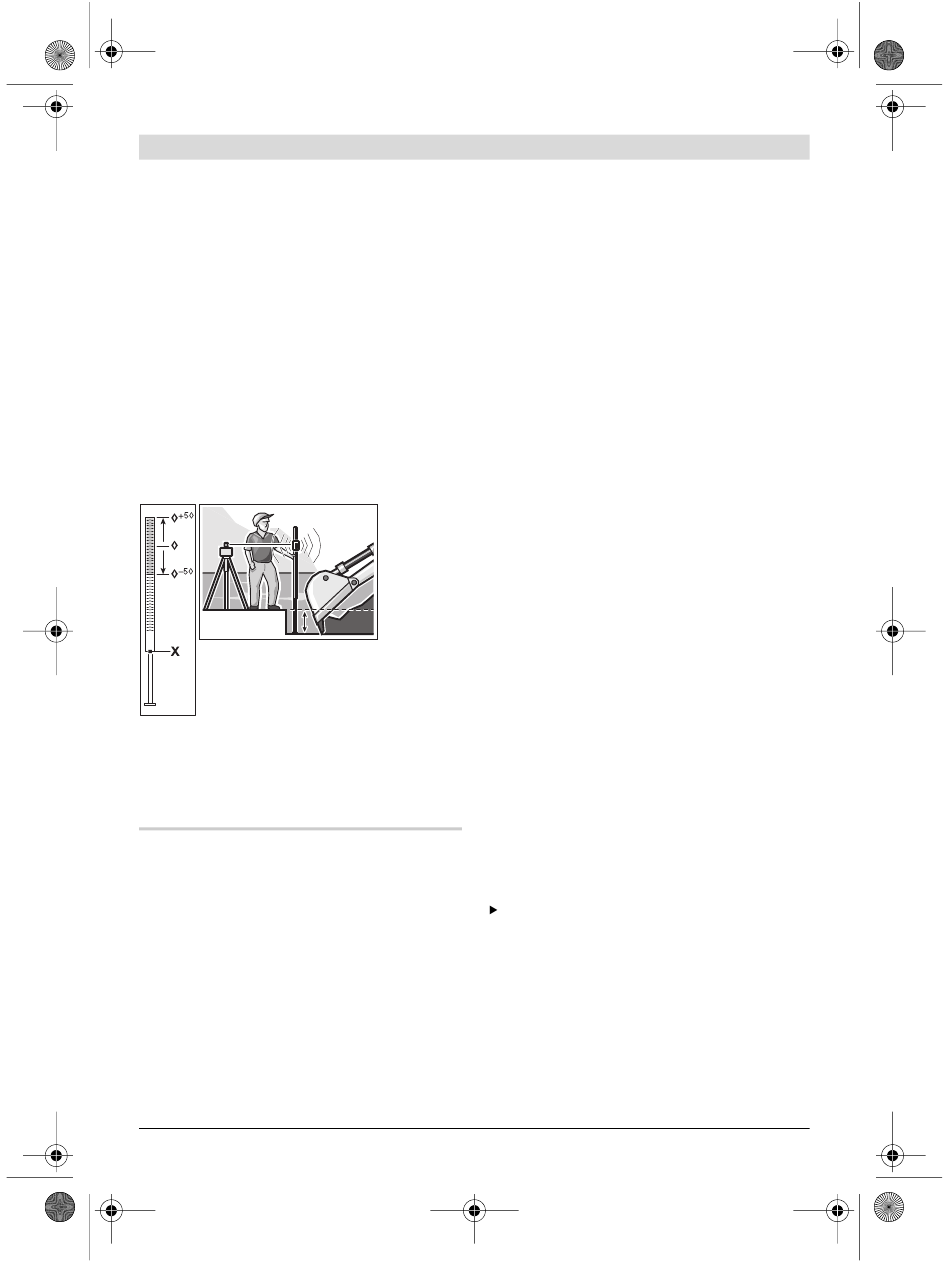

Arbejde med målepladen (tilbehør)
Til kontrol af hvor jævn undergrunden er eller til
overførsel af skrånende terræn/hældninger an-
befales det at bruge målepladen 30 sammen
med modtageren 38.
På målepladen 30 ses foroven en relativ måle-
skala ( ± 50 cm). Dennes nulhøjde (90 til
210 cm) kan du indstille forneden på udtræk-
ket. Dermed kan afvigelser fra den indstillede
højde aflæses direkte.
Eksempler på arbejde
Bemærk: Ved alle eksempler på arbejde med
undtagelse af „Hældninger opmærkes" går man
ud fra, at nivelleringsautomatikken er tændt.
Højdepunkt overføres/meterrids (se billede B)
Stil måleværktøjet vandret på et fast underlag
eller montér det på et stativ 40 (tilbehør).
Arbejde med stativ og modtager 38: Ret laser-
strålen i rotationsdrift på den ønskede højde og
overfør højden til målstedet.
Bosch Power Tools
Arbejde uden stativ: Beregn højdeforskellen
mellem laserstråle (i punkt- eller linjedrift) og
højdelinje på referencepunktet ved hjælp af må-
lepladen 35. Drej laserstrålen hen mod målste-
det med retningstasterne til venstre 21 og til
højre 24 og overfør den målte højdeforskel.
Lodstråle justeres parallelt (se billede C)
Skal lige vinkler opmærkes eller mellemvægge ju-
steres, skal du indstille lodstrålen 8 parallelt, dvs.
i samme afstand til en referencelinje (f.eks. væg).
Opstil måleværktøjet lodret og positionér det på
en sådan måde, at lodstrålen forløber ca. paral-
lelt med referencelinjen.
Mål afstanden mellem lodstråle og referencelin-
je direkte på måleværktøjet ved hjælp af måle-
pladen 35, så du er sikker på, at positioneringen
er nøjagtig. Mål afstanden mellem lodstråle og
referencelinje påny i en så stor afstand som mu-
ligt fra måleværktøjet. Indstil lodstrålen ved
hjælp af retningstasterne til venstre 21 og til høj-
re 24 på en sådan måde, at den har den samme
afstand til referencelinje som når der måles di-
rekte på måleværktøjet.
Rotationsniveau centreres over et punkt på
gulv/jord (se billede D)
Skal rette vinkler opmærkes ud fra et defineret
punkt på gulv/jord, skal de centrere rotationsni-
vevauet over dette referencepunkt.
Stil måleværktøjet lodret så nært som muligt
over referencepunktet og vælg punktdrift.
Med retningstasterne foroven 20 og forneden
23 drejes den variable laserstråle på en sådan
måde, at den peger nedad på gulvet. Ved hjælp
af libellen 1 på rotorhovedet justeres laserstrå-
len så nøjagtigt lodret.
Kontrollér, at den variable laserstråle er
rettet nedad, før du kigger oppefra på libel-
len 1. Således undgår du at rette blikket di-
rekte ind i laserstrålen.
Positionér måleværktøjet på en sådan måde, at
den lodrette laserstråle nøjagtigt rammer refere-
cepunktet.
