Tālvadības signālu uztveršanas lauki ir izvietoti
visās četrās mērinstrumenta pusēs lāzera stara
izvadlūku tuvumā, kā arī blakus uzlādes ierīces
pievienošanas ligzdai 3.
Uztvērējs aiz mērinstrumenta korpusa apakšējā
malā izvietotās lēcas 2 uztver tālvadības
signālus ar ievērojami augstāku jūtību (tipiskais
darbības tālums ir 200 m). Tāpēc, izmantojot
tālvadību, novietojiet mērinstrumentu tā, lai
tālvadības signāli nonāktu tieši uztvērēja lēcā 2.
Darbs ar statīvu (papildpiederums)
Mērinstruments ir apgādāts ar divām 5/8" vīt-
nēm 17, ar kuru palīdzību to iespējams nostipri-
nāt uz statīva horizontālā un vertikālā stāvoklī.
Izmantojot statīvu 40 kura centrālais stienis ir
apgādāts ar milimetru skalu, lāzera stara augstu-
mu var iestādīt tieši.
Darbs ar turētāju stiprināšanai pie sie-
nas/izlīdzināšanas ierīci (papildpiederums)
(skatīt attēlu A)
Mērinstrumentu var lietot kopā ar turētāju stip-
rināšanai pie sienas/izlīdzināšanas ierīci 32. Šim
nolūkam ieskrūvējiet turētāja 5/8" skrūvi 33
mērinstrumenta vītnē 17, kas paredzēta tā nosti-
prināšanai uz statīva horizontālā stāvoklī.
Stiprināšana pie sienas: mērinstrumentu ietei-
cams stiprināt pie sienas gadījumos, kad vēla-
mais lāzera stara augstums pārsniedz statīva
augstumu, kā arī tad, ja darba vietā ir nestabils
pamats, uz kura nevar uzstādīt statīvu. Šim nolū-
kam iespējami taisni piestipriniet pie sienas tu-
rētāju 32 ar uz tā nostiprinātu mērinstrumentu.
Stiprināšana uz statīva: turētāju stiprināšanai
pie sienas 32 var nostiprināt arī uz statīva, iz-
mantojot vītni tā mugurpusē. Šāds stiprinājuma
veids ir īpaši ieteicams gadījumos, kad lāzera
stara veidotā rotācijas plakne jāizlīdzina pēc
atskaites līnijas.
Lietojot izlīdzināšanas ierīci, vertikāli (stiprinot
pie sienas) vai horizontāli (stiprinot uz statīva)
nostiprināto mērinstrumentu var pārbīdīt
aptuveni par 10 cm. Šim nolūkam atskrūvējiet
izlīdzināšanas ierīces skrūves 34, pārvietojiet
mērinstrumentu vēlamajā stāvoklī un no jauna
stingri pieskrūvējiet skrūves 34.
Bosch Power Tools

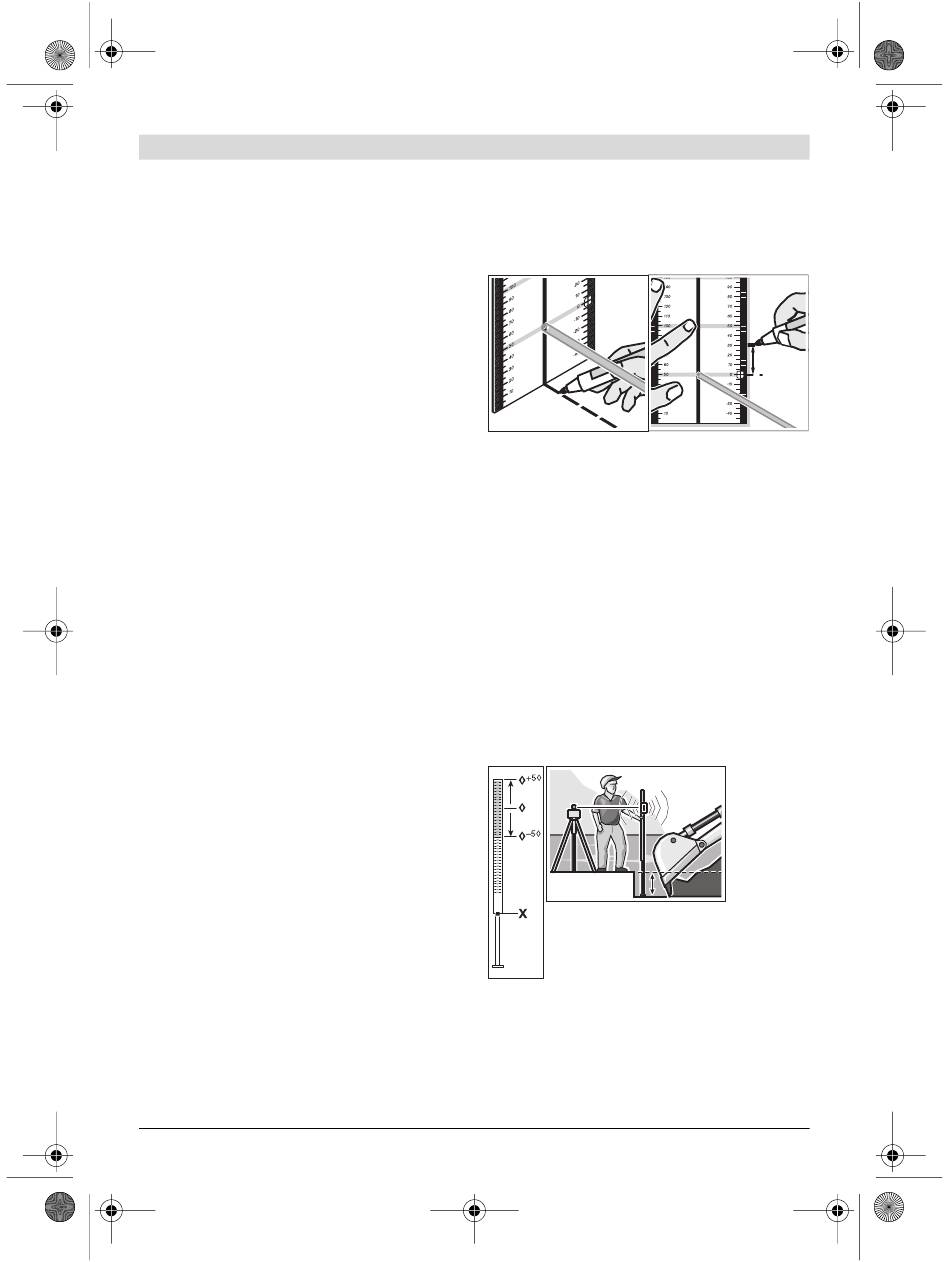

Darbs ar mērplāksni
Lietojot mērplāksni 35, ar mērinstrumenta palī-
dzību var izdarīt atzīmes uz grīdas vai arī pārnest
tās uz sienas lāzera stara augstumā.
Izmantojot mērplāksnes kvadrātisko nulllauku
un skalu, iespējams izmērīt un atzīmēt attālumu
no lāzera stara līdz vēlamajam augstumam, ko
pēc tam var pārnest un atzīmēt citās mērķa
vietās. Šādi nav nepieciešama mērinstrumenta
augstuma precīza iestādīšana atbilstoši marķē-
šanas augstumam.
Lai uzlabotu lāzera stara redzamību lielā attā-
lumā vai spilgtā saules gaismā, mērplāksnes 35
virsma ir pārklāta ar gaismu atstarojošu slāni.
Lāzera stara redzamība uzlabojas tad, ja
novērotājs skatās uz mērplāksni paralēli staram.
Darbs ar mērlīsti (papildpiederums)
Pārbaudot līmeņus vai iezīmējot slīpumu, ietei-
cams izmantot mērlīsti 30 kopā ar lāzera staro-
juma uztvērēju 38.
Mērlīstes 30 augšējā daļā ir izvietota relatīvā
mērījumu skala ( ± 50 cm). Izvelkot tās apakšējo
(pagarinājuma) daļu, iespējams izvēlēties nulles
(atskaites) punktu 90 līdz 210 cm augstumā. Tas
ļauj tieši nolasīt novirzi no šīs atskaites vērtības.
