150 | Norsk
Gjenta målingen for de tre andre aksene. Drei da
måleverktøyet før hver måling 90°.
På målestrekningen 2 x 20 = 40 m kan avviket
være maksimalt ± 2 mm. Den høyeste og laveste
markeringen kan altså være maksimalt 4 mm fra
hverandre.
Hvis måleverktøyet skulle overskride det maksi-
male avviket ved en av de fire målingene, må det
kontrolleres av Bosch-kundeservice.
Arbeidshenvisninger
Bruk alltid kun midten på laserpunktet til
markering. Størrelsen til laserpunktet endres
med avstanden.
Laserbriller (tilbehør)
Laserbrillene filtrerer bort omgivelseslyset. Slik
vises det røde lyset til laseren lysere for øyet.
Bruk aldri laserbrillene som beskyttelses-
briller. Laser-brillene er til bedre registrering
av laserstrålen, men beskytter ikke mot laser-
strålingen.
Bruk laserbrillene aldri som solbriller eller i
trafikken. Laser-brillene gir ingen fullstendig
UV-beskyttelse og reduserer fargeregistre-
ringen.
Arbeid med fjernkontrollen
Ved å trykke betjeningstastene kan måleverktøy-
et tas ut av nivelleringen, slik at rotasjonen stan-
ser ett øyeblikk. Ved bruk av fjernkontrollen 39
unngås denne effekten.
Mottaksfeltene for fjernkontrollen befinner seg
på fire sider av måleverktøyet på utgangsåpnin-
gen til laserstrålen pluss ved siden av ladekon-
takten 3.
Mottakslinsen 2 på nedre huskant reagerer med
tydelig økt ømfindtlighet på signalene fra fjern-
kontrollen (typisk arbeidsområde 200 m). Ved
bruk av fjernkontrollen må måleverktøyet plas-
seres slik at signalene til fjernkontrollen treffer
direkte på mottakslinsen 2.
Arbeid med stativ (tilbehør)
Måleverktøyet har et 5/8"-stativfeste 17 for hori-
sontal- og vertikaldrift.
På et stativ 40 med måleskala på uttrekket kan
du innstille høydeforskjellen direkte.
1 609 929 L80 | (26.7.07)
Arbeid med veggholder og opprettingsenhet
(tilbehør) (se bilde A)
Du kan også montere måleverktøyet på vegghol-
deren med opprettingsenheten 32. Skru da
5/8"-skruen 33 til veggholderen inn i stativfestet
17 for horisontaldrift på måleverktøyet.
Montering på en vegg: Montering på en vegg an-
befales f.eks. til arbeid som ligger over uttrekks-
høyden til stativet, eller ved arbeid på ustabilt
underlag og uten stativ. Fest da veggholderen
32 med montert måleverktøy så loddrett som
mulig på veggen.
Montering på et stativ: Du kan også skru vegg-
holderen 32 med stativfestet på baksiden av et
stativ. Dette festet anbefales spesielt ved ar-
beid, der rotasjonsnivået skal rettes opp langs
en referanselinje.
Med opprettingsenheten kan du forskyve det
monterte måleverktøyet loddrett (ved monte-
ring på veggen) hhv. vannrett (ved montering på
et stativ) innenfor et område på ca. 10 cm. Løs-
ne da skruene 34 på opprettingsenheten, for-
skyv måleverktøyet til ønsket posisjon, og skru
skruene 34 fast igjen.

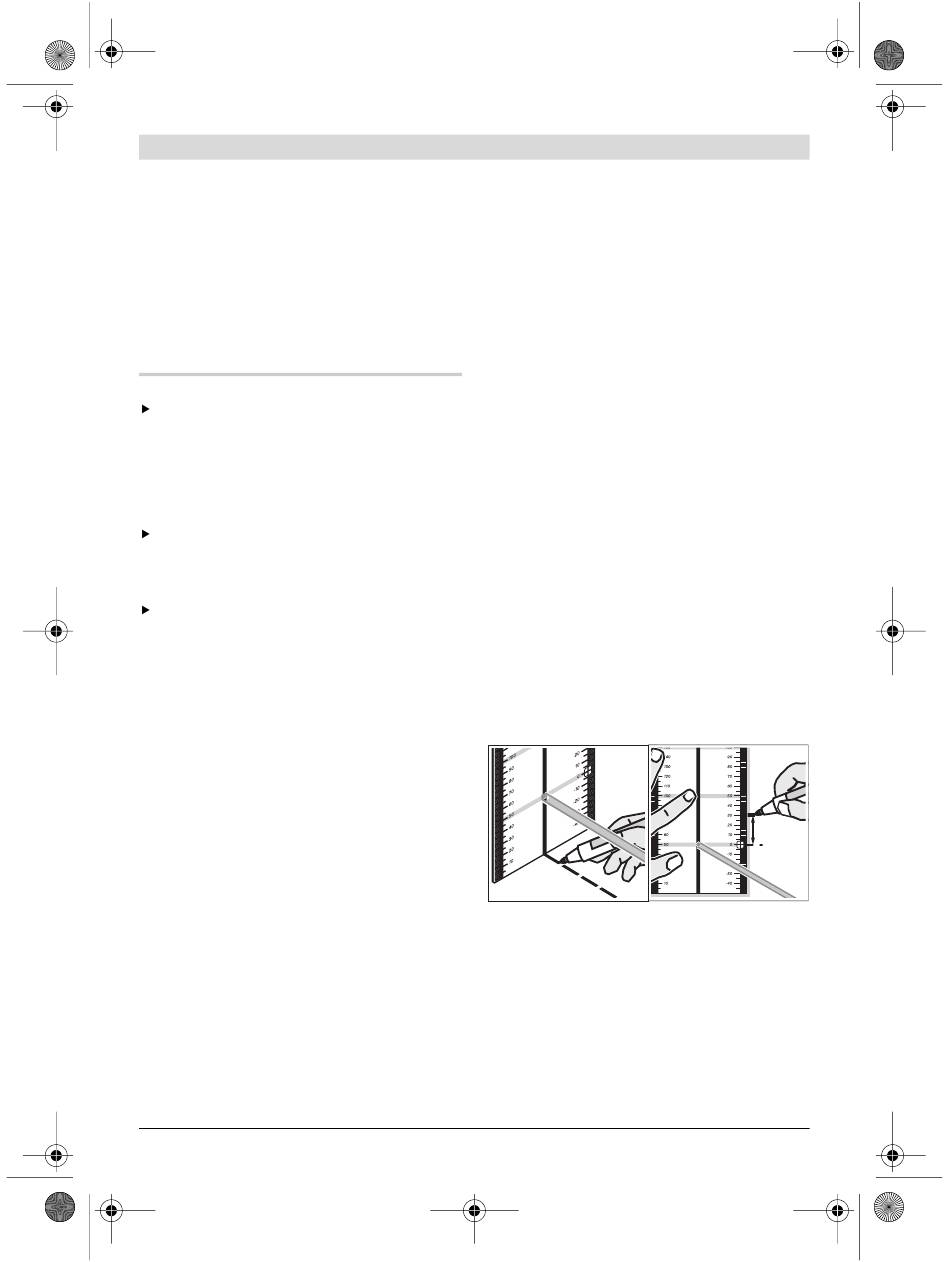

Arbeid med måleplaten
Ved hjelp av måleplaten 35 kan lasermarkerin-
gen overføres til gulvet hhv. laserhøyden overfø-
res til veggen.
Med nullfeltet og skalaen kan feiljusteringen til
ønsket høyde måles og overføres til et annet
sted. Slik bortfaller den nøyaktige innstillingen
av måleverktøyet på høyden som skal overføres.
Måleplaten 35 har et reflekssjikt som gjør laser-
strålen bedre synlig på større avstand hhv. i
sterk sol. Lysstyrkeforsterkningen kan kun regis-
treres når du ser på måleplaten parallelt til la-
serstrålen.
30 mm
