5 Tesisat Bağlantıları
• Kapağı yukardan yoğuşma suyu pompası ecoLEVEL'a
yerleştirin.
5.2 Çıkış Hortumunun Bağlanması ve Döşenmesi
• Çıkış hortumunu tamamen oturana kadar sökülmüş
olan çek valfa takın.
• Çek valfı kapağa takın ve sağa doğru bir çeyrek tur
döndürerek kilitleyin.
Çıkış hortumunun döşenmesi:
Pompanın çıkış hortumu kazan dairesi binasındaki atıksu
sistemine akmalıdır.
• Pompa çıkışı ile tahliye yeri arasındaki yükseklik farkını
aşmak ve çıkış hortumunu bir kez yön değiştirerek
eğimli olarak tahliye yerine döşeyebilmek için, çıkış
hortumunu hemen pompadan çıktıktan sonra yeterli
yükseklikte yukarıya doğru yönlendirin.
Dikkat!
Pompanın maksimum basma yüksekliğinin 4 m
olduğunu göz önünde bulundurunuz!
• Çıkış hortumunu daha sonra da daimi bir eğimle
tahliye yerine döşeyin.
• Çıkış hortumunu en yüksek yerinde U şeklinde bir geri
akış emniyetine döşeyin.

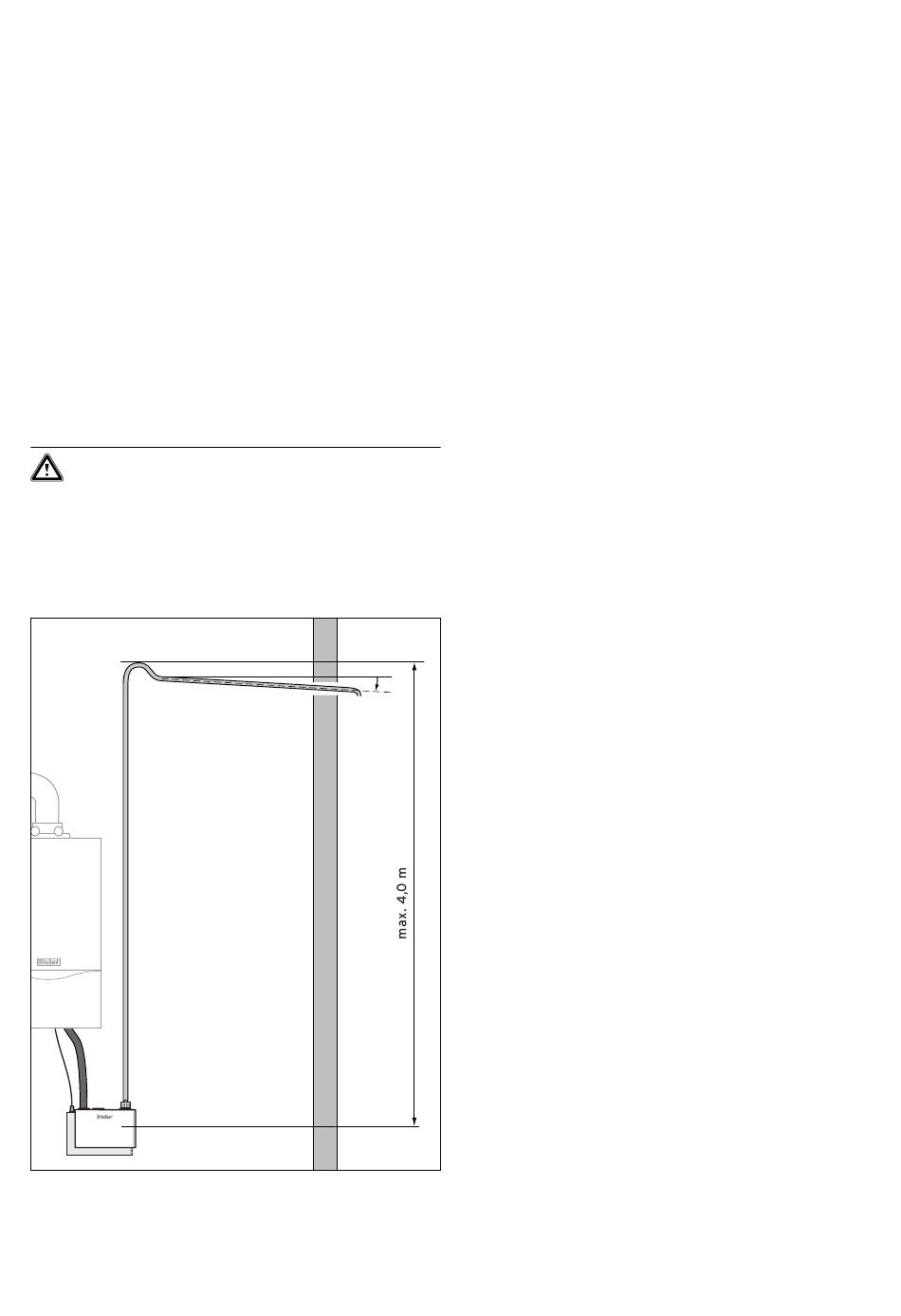

Şekil 5.2 Çıkış hortumunun döşenmesi
6
5.3 Kazan Bağlantısı
Yoğuşma suyu pompası ecoLEVEL birlikte verilen çıkış
hortumu ile her yoğuşmalı Vaillant kazanın sifonuna
bağlanabilir.
• Kazanın yoğuşma suyu tahliye hortumunun uzunluğu
yeterli ise, bu hortumu pompaya doğrudan da
bağlayabilirsiniz (Bölüm 5.1'e bakın).
Kazanın hortumu çok kısa ise, birlikte verilen giriş
hortumu kullanılabilir.
• Giriş hortumunu kazanın yoğuşma suyu çıkışına
bağlayın.
• Giriş hortumunu Bölüm 5.1'de açıklandığı gibi yoğuşma
suyu pompası ecoLEVEL'a bağlayın.
ca 3˚
