6 Podłączanie do instalacji elektrycznej
Sposób podłączenia B:
Podłączyć przelewowy wyłącznik bezpieczeństwa do
obwodu niskonapięciowego kotła w następujący sposób:
• Otworzyć skrzynkę rozdzielczą kotła.
• Podłączyć pasującą wtyczkę do krawędziowego
gniazda wtykowego X40.

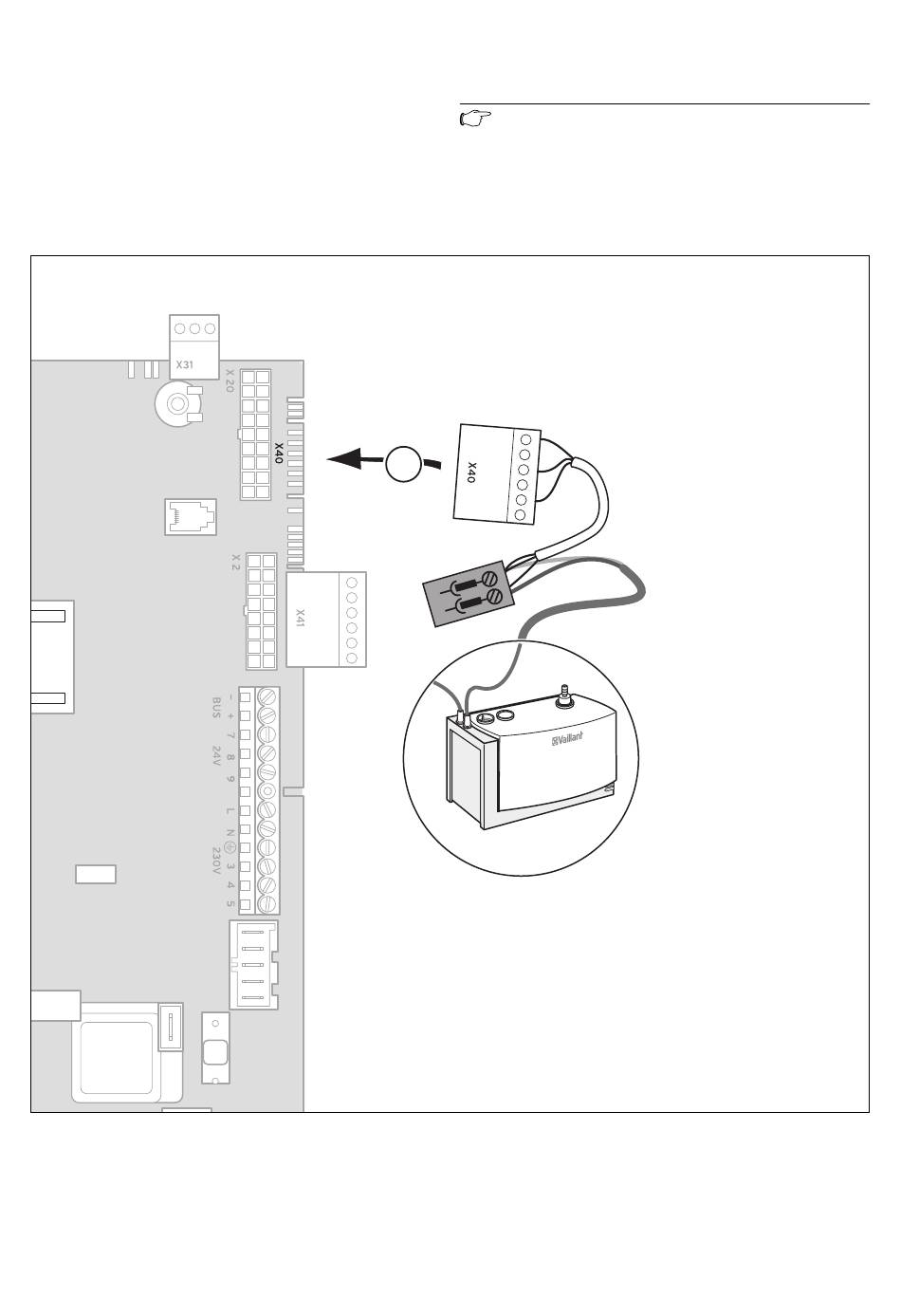

Rys. 6.3 Podłączanie przelewowego wyłącznika bezpieczeństwa,
sposób podłączenia B
10
Wskazówka!
Jeżeli w kotle grzewczym wbudowany jest
moduł wielo funkcyjny 2 z 7 (nr wyrobu
00 2001 7744), gniaz do wtykowe X40 jest już
zajęte. W takim wypadku wtyk podłącza się do
gniazda X40B modułu wielo funkcyjnego 2 z 7.
Patrz instrukcja modułu wielofunkcyjnego.
