8.1
Funktionserde anschließen
WarnunG
Funktionsstörung durch elektrostatische Entladung.
Bei elektrostatischer Entladung am Gerät kann es zu Funktionsstörungen kommen.
Bei Wandmontage: Gerät gemäß der Einbausituation über ein kurzes Kabel mit großem Querschnitt mit
►
der Funktionserde verbinden.
Bei Normschienenmontage: Normschiene gemäß der Einbausituation über ein kurzes Kabel mit großem
►
Querschnitt mit der Funktionserde verbinden.
Gefahr durch elektromagnetische Felder.
Bei nicht angeschlossener Funktionserde (FE) werden die Bedingungen des EMV-Gesetzes nicht
eingehalten.
Bei Wandmontage: Gerät gemäß der Einbausituation über ein kurzes Kabel mit großem Querschnitt mit
►
der Funktionserde verbinden.
Bei Normschienenmontage: Normschiene gemäß der Einbausituation über ein kurzes Kabel mit großem
►
Querschnitt mit der Funktionserde verbinden.
8.1.1
Funktionserde anschließen bei Wandmontage

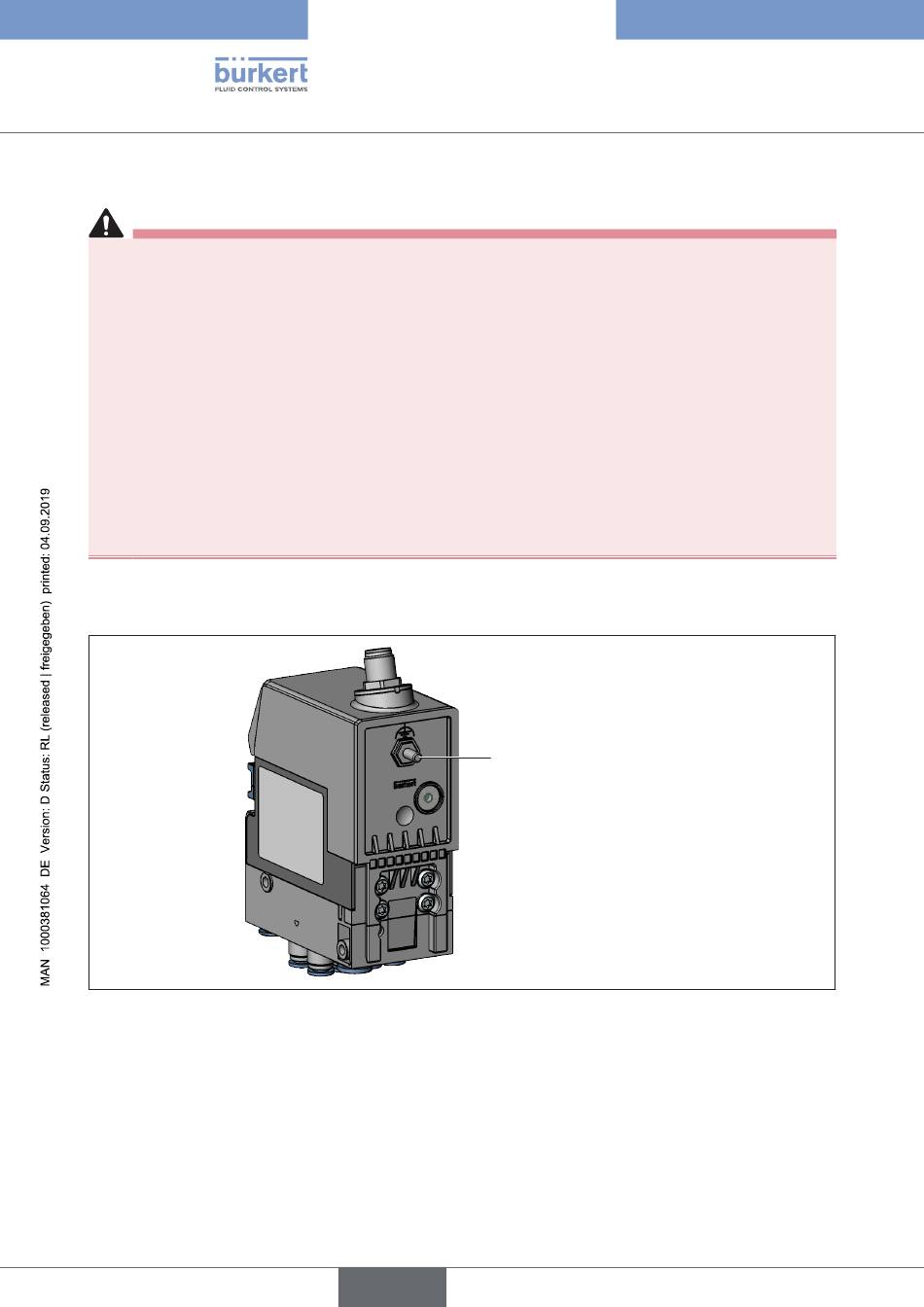

Bild 10:
Erdungsbolzen auf der Geräterückseite (Darstellung ohne Halterung)
→
Den Erdungsbolzen M4 über ein kurzes Kabel mit großem Querschnitt mit der Funktionserde verbinden.
22
Erdungsbolzen M4
deutsch
Typ 8653
Elektrischer Anschluss
