Produktbeschreibung

5 ProDukTBEschrEiBung
Das I/O-Modul FieldConnect Typ ME64 sammelt, wandelt und vergleicht physikalische Messdaten externer
Sensoren und gibt diese über die büS-Schnittstelle an externe Aktoren oder büS-Teilnehmer weiter.
Das Modul ist für den dezentralen Einsatz im Prozessumfeld konzipiert. Es ist einfach zu installieren und
erhöht die Prozesssicherheit aufgrund integrierter Überwachungs- und Diagnosefunktionen. Es kann zur
Auswertung von Rückmeldungen bei Einsatz des Feldmoduls AirLINE Field Typ 8653 verwendet werden.
Über die Feldbus-Gateways Typ ME63 oder Typ ME43 sowie die Ventilinsel AirLINE Typ 8652 kann das
I/O-Modul in bestehende Steuerungssysteme integriert werden.
Durch das in Schutzart IP65/67 ausgeführte Gehäuse wird kein weiteres Schutzgehäuse benötigt.
LED Kanalstatus Kanal 1
LED Kanalstatus Kanal 2

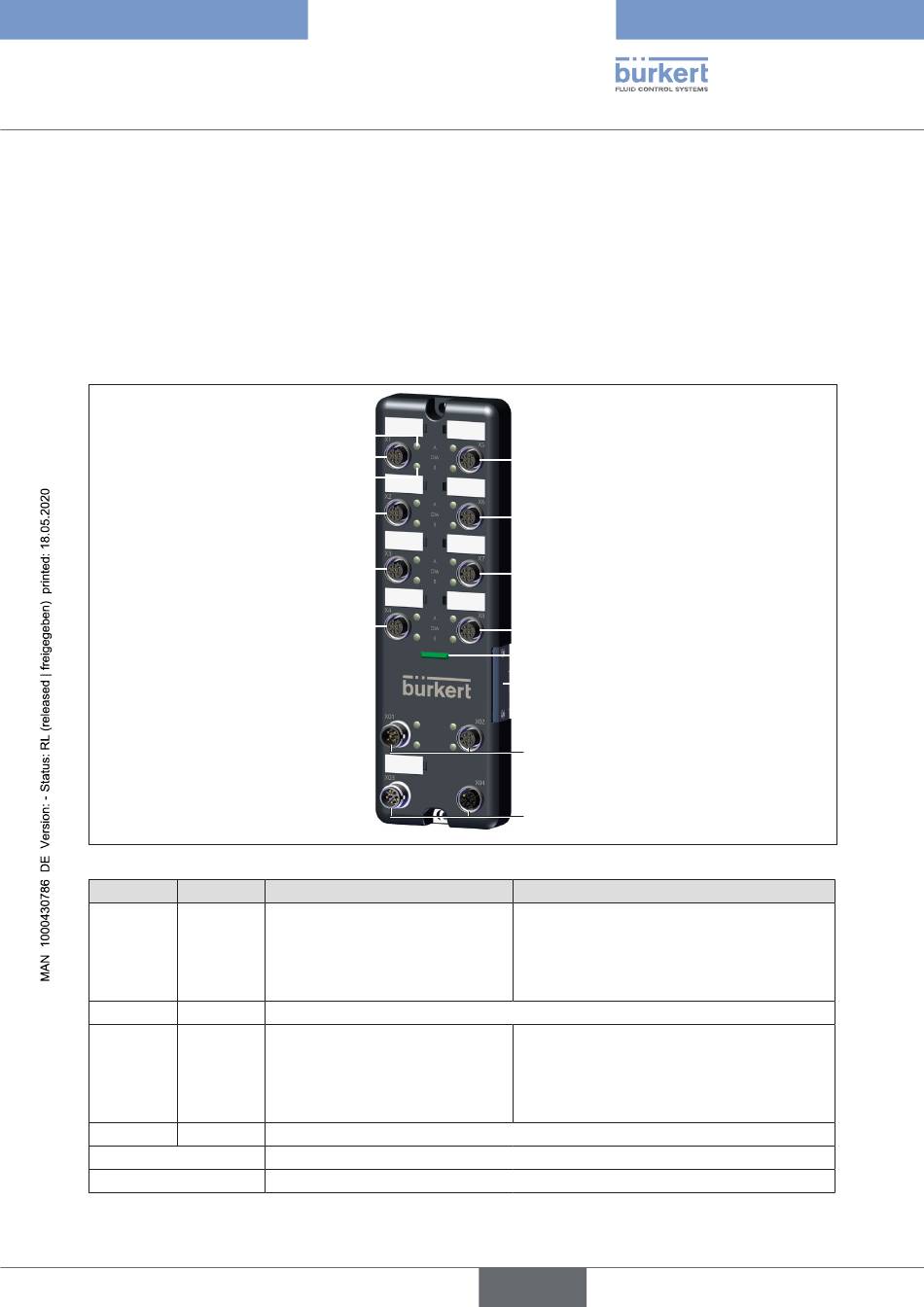

Bild 1: Ansicht des I/O-Moduls FieldConnect Typ ME64
anschluss kanal
X1 1 und 2
X2 bis X4 3 bis 8
X5 9 und 10
X6 bis X8 11 bis 16
X01 (IN), X02 (OUT)
X03 (IN), X04 (OUT)
X1: Kanal 1+ 2
X2: Kanal 3+ 4
X3: Kanal 5+ 6
X4: Kanal 7+ 8
Eingangstyp
Multifunktionseingang
Digitaleingang
Multifunktionseingang
Digitaleingang
24 V DC und büS/CANopen
24 V DC
X5: Kanal 9+ 10
X6: Kanal 11+ 12
X7: Kanal 13+ 14
X8: Kanal 15+ 16
LED Gerätestatus
Unter der Abdeckklappe:
Schalter zum Umschalten der
Versorgungsspannung von
Anschluss X03 auf Anschluss X01
X01 (IN), X02 (OUT): Anschluss
A-kodiert, 24 V DC und büS/CANopen
(max. 4 A)
X03 (IN), X04 (OUT): Anschluss
L-kodiert, 24 V DC (max. 32 A)
wählbare Eingangsvarianten
Digitaleingang
Impulszähler
Frequenzeingang
Durchflusseingang
Durchfluss-Totalizer-Eingang
Digitaleingang
Impulszähler
Frequenzeingang
Durchflusseingang
Durchfluss-Totalizer-Eingang
