Luidsprekerkabel gebruiken

Aanleg van de luidsprekerkabel plannen

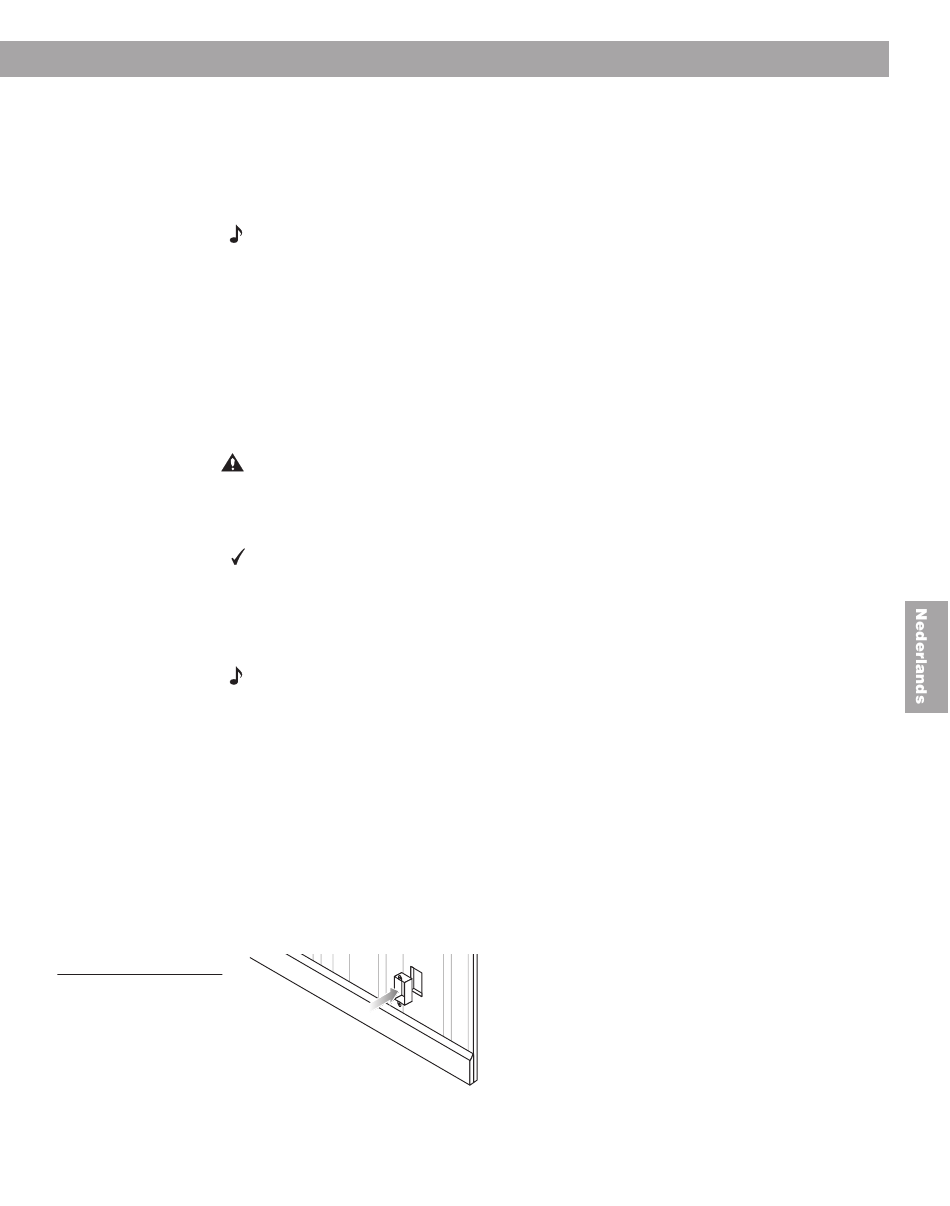

Figuur 9
Een kabeldoos met open
achterkant zodat kabel door
de wand komt in de buurt
van de receiver of versterker
Voordat u kabel snijdt, dient u te schatten hoeveel kabel u nodig hebt voor elke luidspreker.
Meet de afstand van de receiver/versterker tot de plaats waar elke luidspreker wordt
geïnstalleerd om dit te doen. Houd er rekening mee als de kabel rond hoeken of door wanden
aangelegd dient te worden en laat minstens 36 cm kabel over om uit de wand te trekken om
de aansluitingen gemakkelijk te maken.
Opmerking: Als u luidsprekers in het plafond installeert, geeft de extra kabel u meer vrijheid
om op de vloer te staan terwijl u de aansluitingen maakt.
Zorg dat u de juiste dikte kabel gebruikt, hetgeen wordt bepaald door de lengte van elk stuk.
Draadaanbevelingen
Gebaseerd op een maximum frequentieweergaveafwijking van ± 0,5 dB.
Dikte Maximumlengte
0,82 mm 2
1,3 mm 2
2
2,1 mm
WAARSCHUWING: Houd rekening met plaatselijke bouwverordeningen en
veiligheidsvoorschriften alvorens kabels door muren of onder vloeren te leggen. Neem indien
noodzakelijk contact op met een installateur van audio-/videoapparatuur of elektricien voor
deze informatie.

De kabel voorbereiden

U hebt een kniptang en draadstripper nodig voor deze taak.
Luidsprekerkabel bestaat uit twee geïsoleerde draden. De isolatie rond de ene draad is
gemarkeerd (met een streep, kraag of ribbel) om hem als positief te identificeren. De andere
draad is negatief. Het is belangrijk om elke draad op de juiste klem aan te sluiten, positief op
positief (+) en negatief op negatief (–).
Opmerking: Het is soms moeilijk om onderscheid te maken tussen draadmarkeringen.
Controleer beide draden daarom zorgvuldig.
Doe het volgende met de uiteinden van elk snoer:
• Strip ongeveer 13 mm isolatie van beide draden.
• De blanke stukjes moeten goed worden getwist; een zijwaarts uitstekend draadje kan
kortsluiting veroorzaken.
De technieken voor het aanleggen van kabel verschillen afhankelijk van de conditie van de
wanden waarmee u werkt: nieuwe, niet-afgewerkte constructie of afgewerkte constructie met
afgewerkte wanden.
In beide gevallen dient u een kabeldoos met open achterkant in de wand te monteren in de
buurt van de receiver of versterker voor kabel die uit de wand komt (Figuur 9).
6 m
9 m
15 m
Voorbereiding
