Bose 161 Handbuch

Bevor Sie beginnen

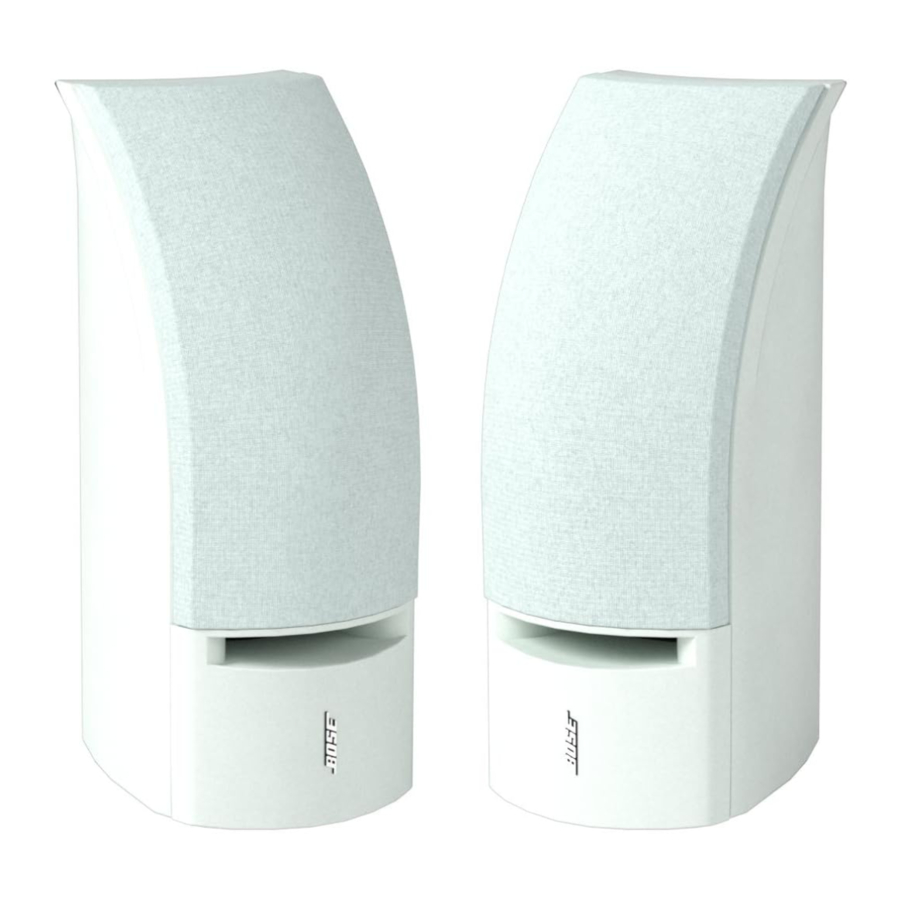

Vielen Dank für den Kauf Ihrer Bose 161 Lautsprecher. Ihr fortschrittliches Design und ihre hochwertige Konstruktion sollen Ihnen zu Hause langfristigen Hörgenuss bieten. Ihre 161 Lautsprecher wurden entwickelt, um die hochwertige Bose Lautsprecherleistung in einem einfachen, eleganten Design zu liefern. Einzigartige Bose Technologien, einschließlich Stereo Everywhere^®, liefern eine Leistung, die normalerweise mit viel größeren Lautsprechern verbunden ist.

Für Ihre Unterlagen
Seriennummern befinden sich auf dem Etikett auf der Rückseite jedes 161 Lautsprechers.
Seriennummern:
Händlername:
Telefon Händler:
Kaufdatum:
Wir empfehlen Ihnen, Ihren Kaufbeleg zusammen mit dieser Bedienungsanleitung aufzubewahren.

Einrichtung

Auspacken

Packen Sie den Karton vorsichtig aus. Bewahren Sie den Karton und das Verpackungsmaterial für eine eventuelle spätere Verwendung auf. Sollte einer der Lautsprecher beschädigt erscheinen, nehmen Sie ihn nicht in Betrieb. Verpacken Sie beide Lautsprecher im Originalkarton und benachrichtigen Sie umgehend Ihren autorisierten Bose^® Händler.

Aufstellung Ihrer Bose 161^™ Lautsprecher

Hinweis: Ihre 161 Lautsprecher sind magnetisch abgeschirmt, um Störungen bei den meisten Fernsehbildschirmen zu vermeiden.
Für die beste akustische Leistung stellen Sie den linken Kanallautsprecher auf die linke Seite des Raumes und den rechten Kanallautsprecher auf die rechte Seite, mindestens 1,5 m (5 Fuß) voneinander entfernt. (Beachten Sie das Etikett auf der Rückseite jedes Lautsprechers.) Stellen Sie sicher, dass die Rückseite jedes Lautsprechers parallel zur Vorderwand ist.
Für die Verwendung als Rückkanallautsprecher in einem Heimkino-Surround-Sound-System platzieren Sie die Lautsprecher nahe der Rückseite des Raumes, hinter oder seitlich des Hörbereichs.
Bringen Sie die mitgelieferten selbstklebenden Füße an der Unterseite jedes Lautsprechers an, um eine höhere Stabilität zu gewährleisten (Abbildung 1).
Wenn Sie Ihre Lautsprecher mit den mitgelieferten Wandhalterungen montieren möchten, lesen Sie unter "Montage Ihrer Lautsprecher an einer Wand".
Abbildung 1 Positionen zum Anbringen der Gummifüße an der Unterseite der Lautsprecher


Nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern) installieren.

Auswahl des Lautsprecherkabels

Achten Sie darauf, das richtige Kabelquerschnitt (Dicke) für das Lautsprecherkabel zu verwenden. Standard-Doppellitze (2-adriges, 18-Gauge [0,75 mm²] Kabel, erhältlich in Elektrofachgeschäften und Baumärkten) ist für die meisten Anwendungen geeignet. Wenn die Länge des Lautsprecherkabels mehr als 9 m (30 Fuß) von einem Receiver oder Verstärker beträgt, beachten Sie die "Kabelempfehlungen" oder wenden Sie sich für weitere Informationen an Ihren autorisierten Bose Händler.

Bevor Sie irgendwelche Anschlüsse vornehmen, schalten Sie Ihren Receiver oder Verstärker aus und ziehen Sie das Netzkabel aus der Steckdose (Netzspannung).

Vorbereiten des Lautsprecherkabels

Lautsprecherkabel besteht aus zwei isolierten Drähten. Die Isolierung um einen Draht ist gestreift, farbig gekennzeichnet oder gerippt. Dieser markierte Draht ist immer positiv (+). Der unmarkierte Draht ist immer negativ (–). Diese entsprechen den positiven (roten) und negativen (schwarzen) Anschlüssen auf der Rückseite jedes Lautsprechers, Receivers oder Verstärkers. Achten Sie darauf, jeden Draht mit dem richtigen Anschluss zu verbinden (+ zu +, – zu –).
Hinweis: Achten Sie darauf, genügend Kabel abzuschneiden, um vom Receiver zu jedem Lautsprecher zu reichen.
An den Enden jedes Kabels etwa 1,3 cm (1⁄2 Zoll) Isolierung von beiden Drähten abisolieren. Verdrillen Sie die blanken Enden jedes Drahtes, damit keine losen Litzen vorhanden sind.

Anschließen des Lautsprecherkabels an die Lautsprecher

Suchen Sie die Anschlüsse auf der Rückseite jedes Lautsprechers. Drücken Sie den roten Anschlussknopf (Abbildung 2), führen Sie den markierten (+) Draht ein und lassen Sie den Knopf los. Drücken Sie den schwarzen Anschlussknopf, führen Sie den unmarkierten (–) Draht ein und lassen Sie den Knopf los.
Abbildung 2 Herstellen von Lautsprecherkabelanschlüssen

Anschließen des Lautsprecherkabels an Ihren Receiver oder Verstärker

Verbinden Sie das linke Lautsprecherkabel mit dem linken Kanalausgang Ihres Receivers oder Verstärkers. Befestigen Sie den markierten Draht am roten (+) Anschluss und den unmarkierten Draht am schwarzen (–) Anschluss. Verbinden Sie auf die gleiche Weise das rechte Lautsprecherkabel mit dem rechten Kanalausgang.

Stellen Sie sicher, dass keine losen Drahtlitzen die Anschlüsse berühren. Dies könnte einen Kurzschluss verursachen, der einen Verstärker oder Receiver beschädigen kann. Sichern Sie alle losen Drähte, bevor Sie den Receiver oder Verstärker anschließen.
Hinweis: Wenn diese Lautsprecher für die hinteren Surround-Kanäle in einem Heimkinosystem verwendet werden, wählen Sie die Einstellung "SMALL SPEAKER" (KLEINER LAUTSPRECHER).

Testen der Lautsprecheranschlüsse

1. Zentrieren Sie den Balance-Regler an Ihrem Receiver oder Verstärker. Stellen Sie ihn auf MONO, falls diese Option verfügbar ist, und schalten Sie ihn ein.
2. Stellen Sie die 161^™ Lautsprecher weniger als 15 cm (6 Zoll) voneinander entfernt auf, so dass sie zueinander zeigen.
3. Spielen Sie einige Musikstücke mit tiefen Bässen ab.

Der Klang sollte aus einem Punkt zwischen den beiden Lautsprechern zu kommen scheinen. Der Bass sollte voll und natürlich sein. Ist dies nicht der Fall, könnten Ihre Anschlüsse vertauscht sein, wodurch die Lautsprecher phasenverdreht spielen. Um das Problem zu beheben, stellen Sie sicher, dass die Lautsprecherkabel + mit + und – mit – verbunden sind. Wiederholen Sie dann die Schritte 1 – 3.

Montage Ihrer Lautsprecher an einer Wand

Auf den hinteren Seiten dieser Anleitung finden Sie eine Bohrschablone und Informationen zu den Montagezubehörteilen.

Befestigen Sie die Halterungen nicht an Oberflächen, die nicht stabil genug sind, oder hinter denen sich Gefahren wie elektrische Leitungen oder Rohrleitungen verbergen. Wenn Sie unsicher sind, ob Sie die Halterung installieren sollen, wenden Sie sich an einen qualifizierten Fachinstallateur.

Hängen Sie keine Gegenstände an die Halterungen oder Lautsprecher. Die Halterungen wurden nur dazu entwickelt, das Gewicht der Lautsprecher zu tragen.
Hinweis: Für die vertikale Montage befestigen Sie Teil A mit dem Loch für Schraube C unten. Achten Sie darauf, alle Schrauben festzuziehen.
Hinweis: Für die Stereo Everywhere^® Lautsprecherleistung ist eine horizontale Montage erforderlich.
Abbildung 3 Lautsprecherhalterungs-Installation

1. Halten Sie die Montageschablone in Position und markieren Sie die Löcher für die Montageteile. Wenn Sie beabsichtigen, Kabel durch die Wand zu führen, markieren Sie auch das Vorbohrloch für das Lautsprecherkabel.
2. Bohren Sie Löcher für die ausgewählten Montageteile.
3. Montieren Sie Halterungsteil A an der Wand und Halterungsteil B an der Rückseite des Lautsprechers (Abbildung 3).
4. Befestigen Sie den Lautsprecher mit Halterungsteil B an Halterungsteil A mittels Schraube C. Um den Winkel einzustellen, lösen Sie Schraube C leicht, bewegen Sie den Lautsprecher nach oben oder unten und ziehen Sie Schraube C wieder fest.

Referenz

Reinigung Ihrer Lautsprecher

Verwenden Sie ein feuchtes Tuch zur Reinigung Ihrer 161^™ Lautsprecher. Verwenden Sie keine scharfen Chemikalien oder Haushaltsreiniger. Tragen Sie keine Flüssigkeiten direkt auf die Lautsprecher auf. Wenn Sie die Frontblende der Lautsprecher absaugen, tun Sie dies vorsichtig.

Fehlerbehebung

Sollten Probleme mit Ihren 161 Lautsprechern auftreten, können die folgenden Vorschläge hilfreich sein. Benötigen Sie weitere Hilfe, wenden Sie sich an Ihren autorisierten Bose^® Händler oder direkt an Bose.

Technische Informationen

Qualitätsstandard: Syncom^® computergesteuerte Qualitätskontrolle
Treiberbestückung: Zwei (2) 2,5" (6,3 cm) Breitbandtreiber pro Lautsprecher
Gehäuse: Abgestimmter Port, geformtes ABS-Harz
Abmessungen: 4.17"H x 10.93"W x 4.98"D (10,6 cm x 27,8 cm x 12,6 cm)
Kompatibilität: Nennleistung 50W IEC; kompatibel mit Verstärkern oder Receivern mit 10-100 Watt pro Kanal, 4-8 Ohm
Kabelempfehlungen: Basierend auf einer maximalen Frequenzgangabweichung von ±0,5 dB.

Gewicht: 8 lbs. (3,6 kg) pro Paar, im Karton

Bohrschablone

Holzwand

Mauerwerkswand

Trockenbauwand
