Technische Daten
4.5 Abmessungen/Anschlussmaße
G2
G2

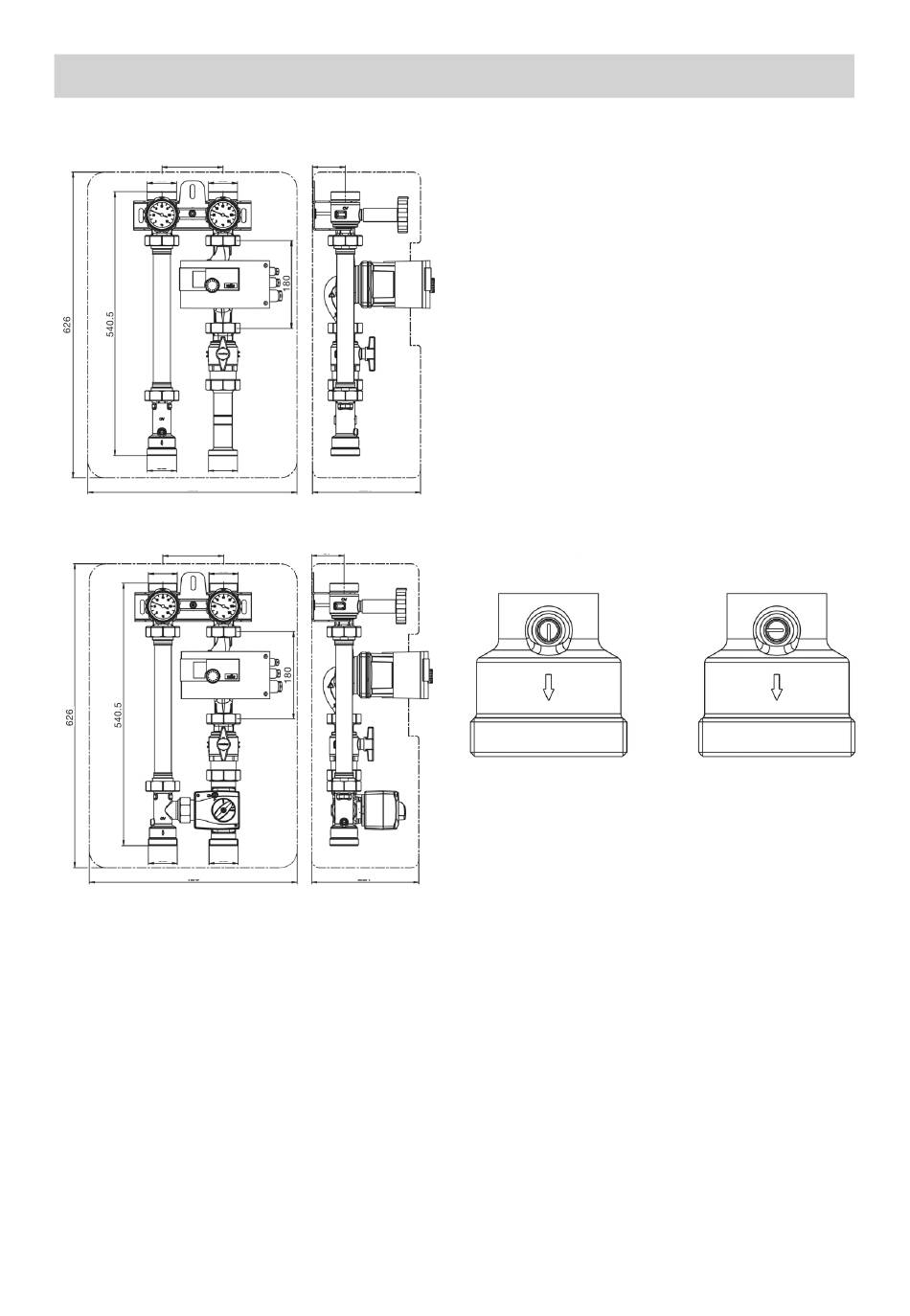

Abb. 1: „Regumat S-180 plus" DN32 mit Pumpenkugelhahn
G2
G2
Abb. 2: „Regumat M3-180 plus" DN32 mit Pumpenkugelhahn
5.
Aufbau und Funktion
5.1 Übersicht und Funktionsbeschrei-
bung
Das Heizkessel-Anbindesystem ist wahlweise
mit oder ohne Pumpe erhältlich.
Bei der Variante ohne Pumpe werden die einzel-
nen Komponenten lose zusammengeschraubt
angeliefert. Die Verbindungen sind nach Einbau
der Pumpe nachzuziehen.
Der Vorlauf ist werksseitig rechts angeordnet.
Vor- und Rücklauf können jedoch vor Ort indivi-
duell gewechselt werden (siehe 6.2).
6
125
67
G2
G2
428
125
67
G2
G2
428
221
Der „Regumat S-180 plus" ermöglicht das Ab-
sperren des Heizkreises. Er besteht aus einem
Absperr-Set mit in den Handgriffen integrierten
Thermometern und einem Distanzstück zum
Längenausgleich im Vorlauf. Das Sperrventil
im Rücklaufstrang dient zur Verhinderung von
Fehlzirkulationen.
Der „Regumat M3-180 plus" entspricht in Auf-
bau und Funktion dem „Regumat S-180 plus"
mit zusätzlichem Dreiwegemischer und Stell-
motor. Der Dreiwegemischer dient zur Vor-
lauftemperaturregelung.
5.2 Schwerkraftsperre
Die Armaturengruppe wird vormontiert gelie-
fert. Bei Betrieb der Heizungsanlage muss der
221
Schlitz der Aufstellung der Schwerkraftsperre in
waagerechter Stellung sein.
Sperrventil geöffnet
Abb. 3: Stellung Schwerkraftsperre „Regumat S"
Betriebsstellung: Sperrventil geschlossen,
Durchfluss nur in Förderrichtung möglich.
Bei Inbetriebnahme bzw. Wartungsarbeiten
(Füllen und Spülen) muss die Schwerkraftsper-
re geöffnet sein.
Sperrfunktion nicht aktiv: Sperrventil geöffnet,
Durchfluss in beide Richtungen möglich.
Im Heizbetrieb muss die Schwerkraftsperre
wieder in die Betriebsstellung gebracht wer-
den.
Bei der Ausführung „Regumat M3-180 plus"
ist die Betätigunsspindel des Sperrventils seit-
lich am Dreiwegemischergehäuse angeordnet.
„Regumat-180 plus" DN 32
Sperrventil geschlossen
