Conception et fonctionnement
6.5 Raccordement électrique du
moteur
Le moteur qui est monté sur la vanne
mélangeuse à trois voies en usine, doit être
raccordé à un régulateur de chauffage pour
l'alimentation électrique.
AVERTISSEMENT
Risque de
électrique !
Lors de travaux sur un régulateur
sous tension, il y a risque de mort
par choc électrique.
Ne faire effectuer les travaux de
raccordement électrique que par un
électricien qualifi é.
Les 5 règles de sécurité suivantes
sont à respecter lors du montage et
câblage :
• Débrancher du secteur
• Empêcher le rebranchement
• Constater l'absence de tension
• Raccorder à la terre et court-
circuiter
• (Si nécessaire) Couvrir des
composants adjacents sous
tension

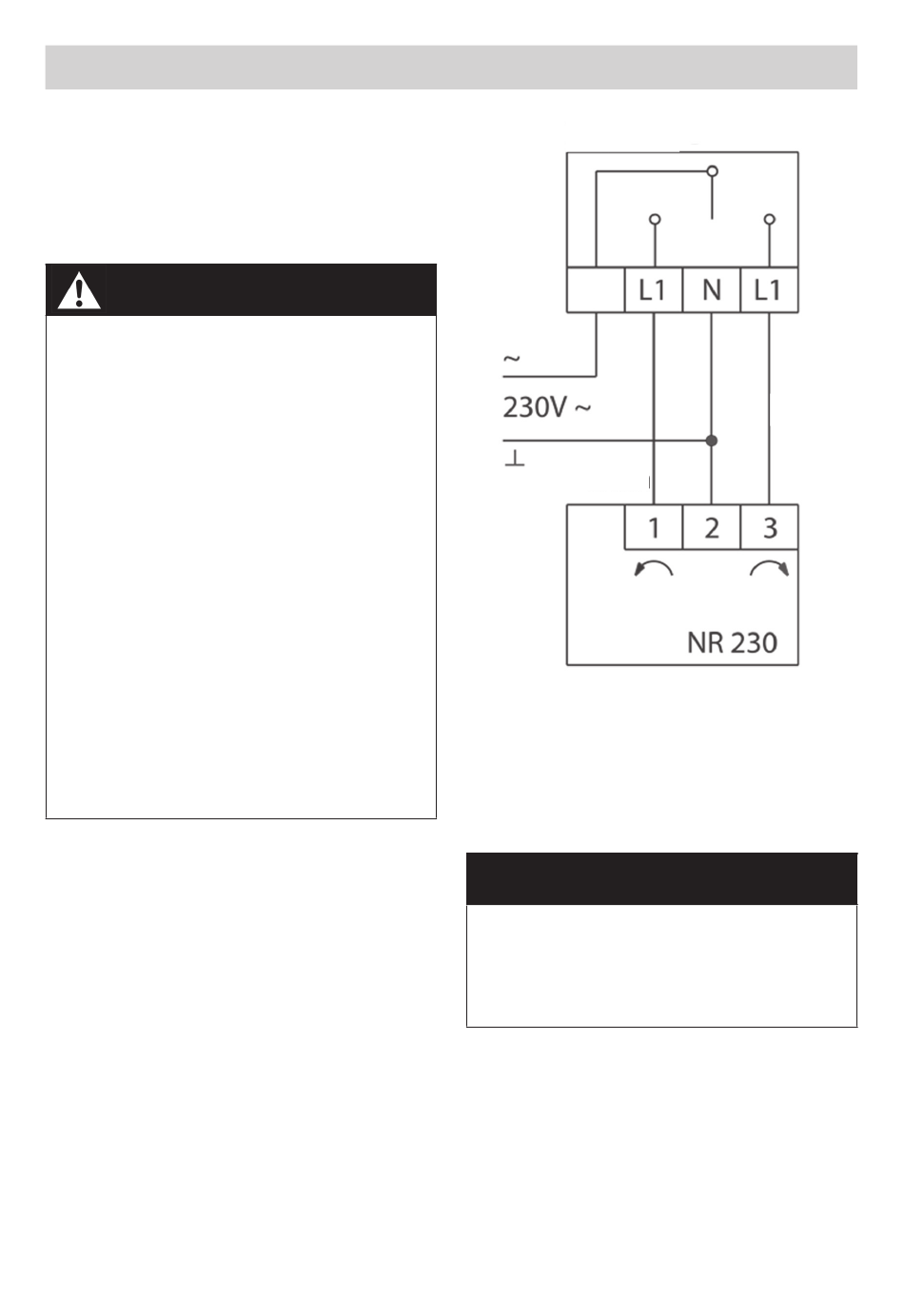

Raccorder les trois conducteurs L1 brun
(rotation dans le sens antihoraire), L1 blanc
(rotation dans le sens horaire) et bleu (neutre)
selon le schéma des connexions (fi g. 20) et
l'affectation des relais du régulateur.
Respecter la notice d'installation propre au
régulateur pour le raccordement du moteur.
mort par choc
« Regumat-180 plus » DN 32
Régulateur
brun
Fig. 20
6.6 Utilisation de circulateurs à haut
rendement
Les groupes de robinetterie « Regumat »
peuvent être utilisés avec des circulateurs à
haut rendement standards.
ATTENTION
Toute modifi cation sur l'isolation
thermique est interdite. La tête
du circulateur doit avoir un accès
direct à l'air ambiant. Respecter la
température max. du fl uide !
Les circulateurs à haut rendement sont
réglés électroniquement et offrent différentes
possibilités de réglage.
circulateur devrait être choisi selon le domaine
d'application.
bleu
blanc
Le réglage du
13
