Conception et fonctionnement
6.3 Transformation du moteur
Moteur de commande de la vanne
mélangeuse à trois voies
1. Interrupteur service automatique/manuel
2. Câble de raccordement pour l'alimentation
électrique
3. Adaptateur pour la fi xation sur le boisseau
de la vanne
4. Vis à tête plate
5. Rondelle dentelée
6. Bouton tournant avec fonction d'affi chage
7. Disque indicateur rouge/bleu
8. Arbre creux
9. Dispositif anti-torsion
1. Desserrer la vis à tête fendue à l'aide d'un
tournevis et démonter le moteur de la vanne
mélangeuse à trois voies.
2. Régler l'interrupteur (1) sur service manuel en
le tournant avec un tournevis vers la droite
de 90°, de sorte que la fente se trouve en
position horizontale, et que la fl èche pointe
sur le symbole «main» (fi g. 11).
En départ usine et en service
normal, le moteur est en service
automatique avec l'interrupteur (1)
positionné sur « A ».
3. Enlever le bouton tournant (6), la rondelle
dentelée (5) et la vis (4) de l'arbre creux (8).
10
« Regumat-180 plus » DN 32
5
6
4

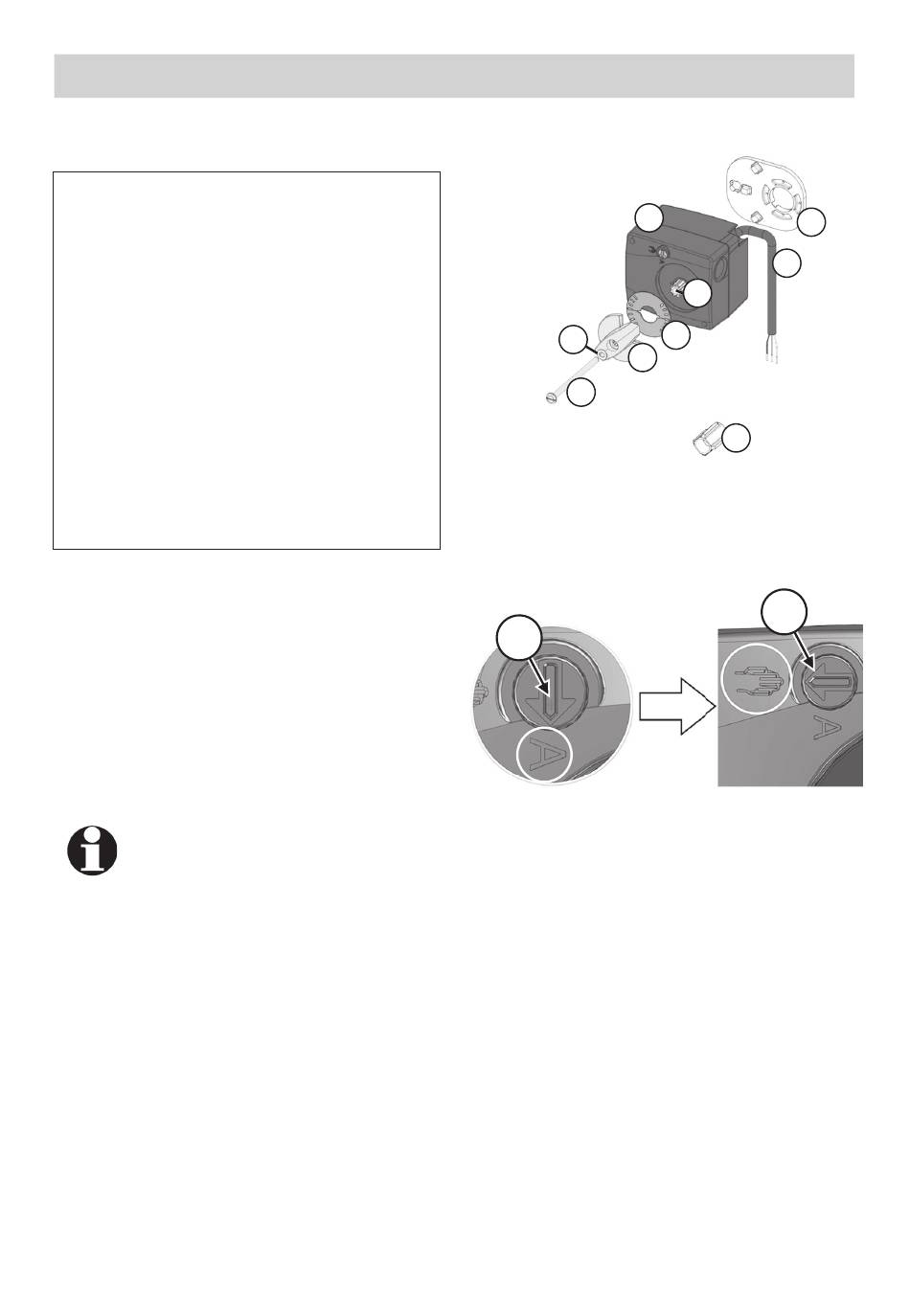

Fig. 10
