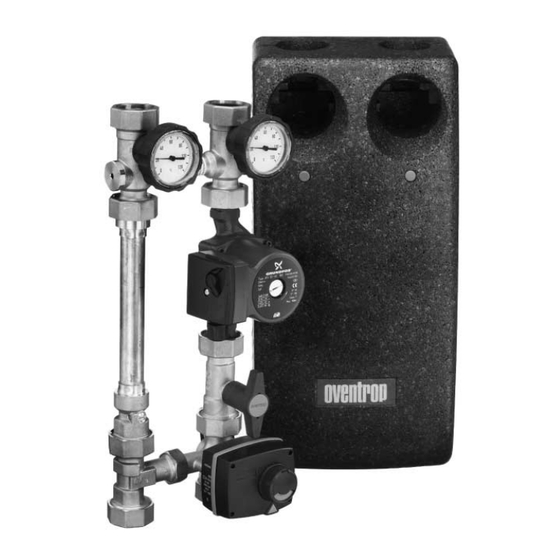

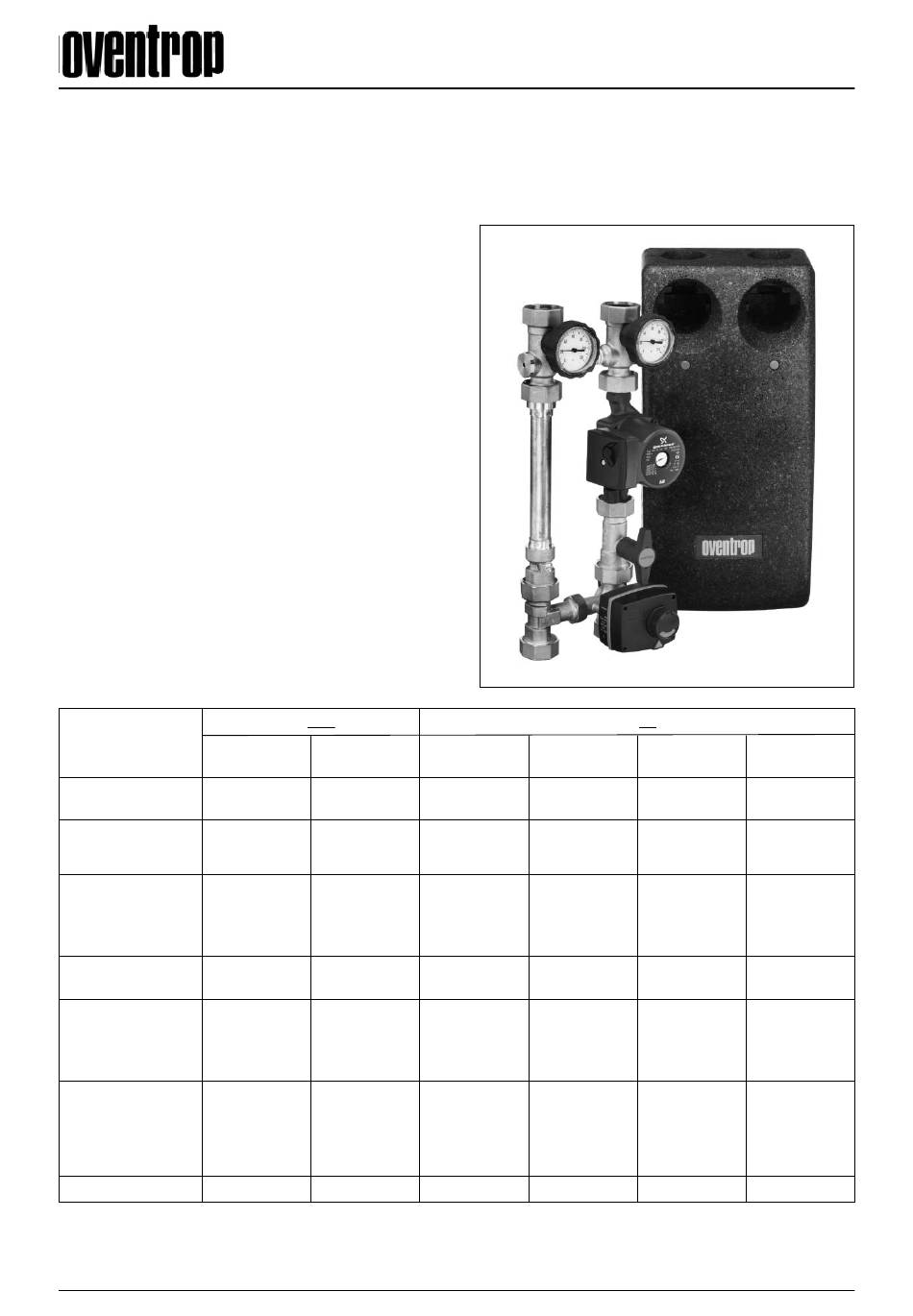

Premium Armaturen + Systeme Kessel-Anbindesystem „Regumat-180” DN 25 Das Qualitätsmanagementsystem von Oventrop ist gemäß DIN-EN-ISO 9001 mit Pumpenkugelhahn zertifiziert. vor der Pumpe Datenblatt Anwendungsbereich: Das Oventrop Heizkessel-Anbindesystem „Regumat-180” zur zeitsparenden und kostengünstigen Montage des Heiz- kessels an die Rohrleitungssysteme. Vorteile: –...
Seite 2
= 7,4 bei geschlossenem Bypass (Überströmvorrichtung) Pumpenanschluss: für Pumpen mit 1 ⁄ Außengewinde, Baulänge 180 mm. Abstand zwischen Vor- und Rücklauf: 125 mm Hinweis: im Auslieferungszustand Vorlauf rechts. Vor- und Rücklauf können jedoch vor Ort individuell gewechselt werden (siehe Einbauanleitung). „Regumat SB-180” 6.2-2 2005 Oventrop...
Seite 3
Stellantrieb: Spannung 230 V, Laufzeit bei 90° Drehwinkel 2 Minuten, Kabellänge 2,2 Meter Abstand zwischen Vor- und Rücklauf: 125 mm Hinweis: im Auslieferungszustand Vorlauf rechts. Vor- und Rücklauf können jedoch vor Ort individuell „Regumat M3B-180” gewechselt werden (siehe Einbauanleitung). 2005 Oventrop 6.2-3...
Seite 4
Stellantrieb: Spannung 230 V, Laufzeit bei 90° Drehwinkel 2 Minuten, Kabellänge 2,2 Meter Abstand zwischen Vor- und Rücklauf: 125 mm Hinweis: im Auslieferungszustand Vorlauf rechts. Vor- und Rücklauf können jedoch vor Ort individuell „Regumat M4B-180” gewechselt werden (siehe Einbauanleitung). 6.2-4 2005 Oventrop...
Seite 5
°C °C °C °C Tüllenanschluss-Sets Löttüllen 28 mm ⁄ max. 62 Tüllen mit IG 1” Schweißtüllen 1” Maße Verteilerbalken: ⁄ ” ⁄ ” für den Anschluss von zwei Regumaten G11/2 für den Anschluss von drei Regumaten 2005 Oventrop 6.2-5...
Seite 6
Durchflussdiagramm „Regumat-180”: Bei den Ausführungen mit Mischer (M3-180, M3B-180, M4-180 und M4B-180) steht der Mischer auf Position voll geöffnet. Massenstrom q m [kg/h] Durchflussdiagramm Bypass (Überströmvorrichtung): Massenstrom q m [m 6.2-6 2005 Oventrop...
Seite 7
Durchflussdiagramm Verteilerbalken: 9 10 Massenstrom q m [kg/h] 2005 Oventrop 6.2-7...
Seite 8
°C °C °C °C Für „Regumat” DN 25 Schweißtüllen Artikel-Nr. 135 05 94 Löttüllen 28 mm Artikel-Nr. 135 10 95 Tüllen mit Innengewinde 1 Artikel-Nr. 135 13 94 Technische Änderungen vorbehalten. Produktbereich 6 ti 65-0/10/MW Ausgabe 2005 6.2-8 2005 Oventrop...
