Conception et fonctionnement

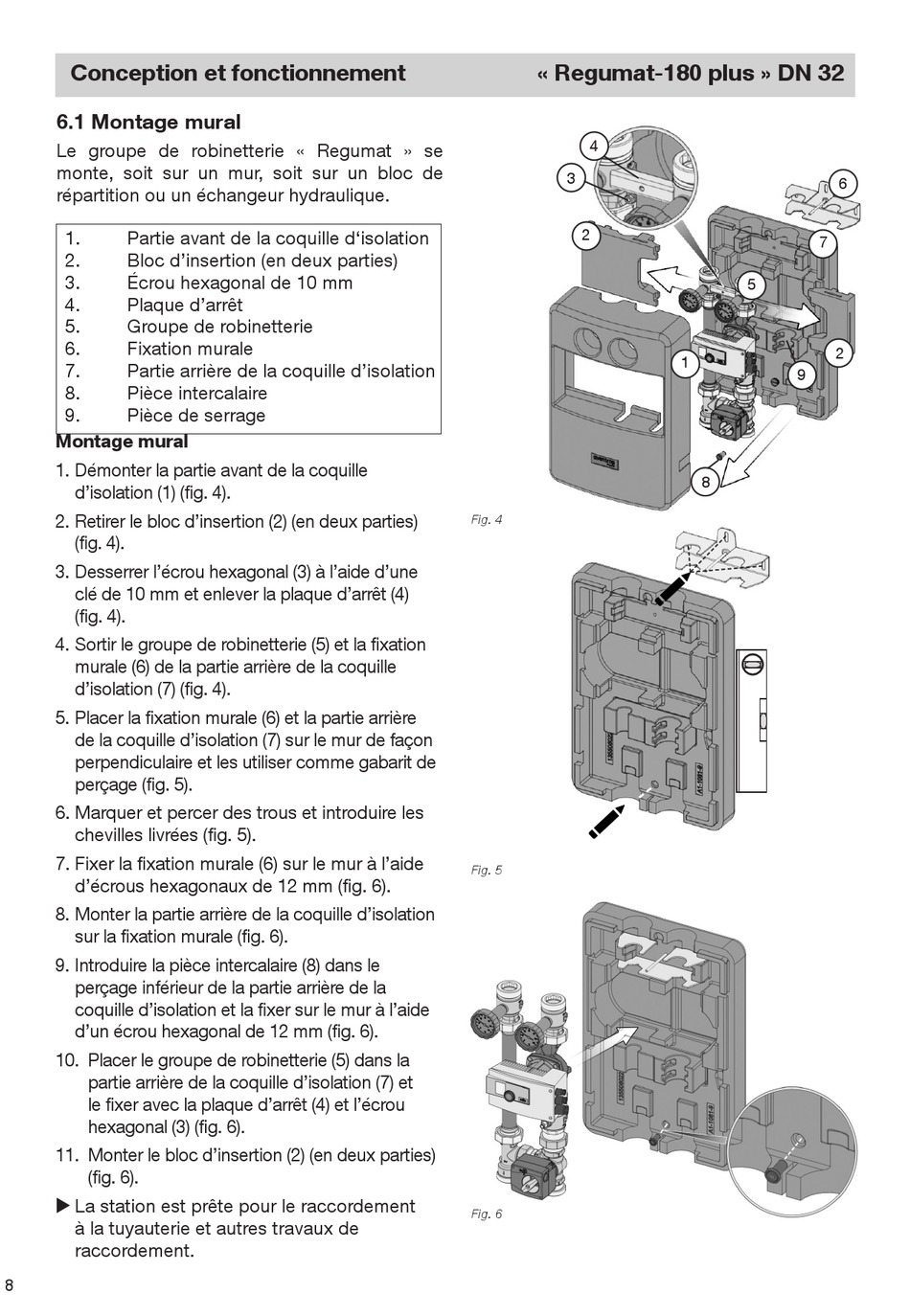

6.1 Montage mural

Le groupe de robinetterie « Regumat » se
monte, soit sur un mur, soit sur un bloc de
répartition ou un échangeur hydraulique.
1. Partie avant de la coquille d'isolation
2. Bloc d'insertion (en deux parties)
3. Écrou hexagonal de 10 mm
4. Plaque d'arrêt
5. Groupe de robinetterie
6. Fixation murale
7. Partie arrière de la coquille d'isolation
8. Pièce intercalaire
9. Pièce de serrage
Montage mural
1. Démonter la partie avant de la coquille
d'isolation (1) (fig. 4).
2. Retirer le bloc d'insertion (2) (en deux parties)
(fig. 4).
3. Desserrer l'écrou hexagonal (3) à l'aide d'une
clé de 10 mm et enlever la plaque d'arrêt (4)
(fig. 4).
4. Sortir le groupe de robinetterie (5) et la fixation
murale (6) de la partie arrière de la coquille
d'isolation (7) (fig. 4).
5. Placer la fixation murale (6) et la partie arrière
de la coquille d'isolation (7) sur le mur de façon
perpendiculaire et les utiliser comme gabarit de
perçage (fig. 5).
6. Marquer et percer des trous et introduire les
chevilles livrées (fig. 5).
7. Fixer la fixation murale (6) sur le mur à l'aide
d'écrous hexagonaux de 12 mm (fig. 6).
8. Monter la partie arrière de la coquille d'isolation
sur la fixation murale (fig. 6).
9. Introduire la pièce intercalaire (8) dans le
perçage inférieur de la partie arrière de la
coquille d'isolation et la fixer sur le mur à l'aide
d'un écrou hexagonal de 12 mm (fig. 6).
10. Placer le groupe de robinetterie (5) dans la
partie arrière de la coquille d'isolation (7) et
le fixer avec la plaque d'arrêt (4) et l'écrou
hexagonal (3) (fig. 6).
11. Monter le bloc d'insertion (2) (en deux parties)
(fig. 6).
X La station est prête pour le raccordement
à la tuyauterie et autres travaux de
raccordement.
8
« Regumat-180 plus » DN 32
4
3
2
Fig. 4
Fig. 5
Fig. 6
6
7
5
2
1
9
8
